方形凸模一览

杆部形状 材质 标准 TiCN涂覆处理 WPC®处理 HW涂覆处理
Type Type Type Type






普通型
图 相当于SKD11 HP□□   W-HP□□
相当于SKH51 HSP□□ H-HSP□□ W-HSP□□ HW-HSP□□
粉末高速钢 PHP□□ H-PHP□□ W-PHP□□ HW-PHP□□
螺纹固定型
图 相当于SKD11 HM□□   W-HM□□
相当于SKH51 HSM□□ H-HSM□□ W-HSM□□ HW-HSM□□
粉末高速钢 PHM□□ H-PHM□□ W-PHM□□ HW-PHM□□
顶料螺纹固定型
图 相当于SKD11 HJM□□   W-HJM□□
相当于SKH51 HSJM□□ H-HSJM□□ W-HSJM□□ HW-HSJM□□
粉末高速钢 PHJM□□ H-PHJM□□ W-PHJM□□ HW-PHJM□□
键槽型
图 相当于SKD11 HK□□   W-HK□□
相当于SKH51 HSK□□ H-HSK□□ W-HSK□□ HW-HSK□□
粉末高速钢 PHK□□ H-PHK□□ W-PHK□□ HW-PHK□□
顶料键槽型
图 相当于SKD11 HJK□□   W-HJK□□
相当于SKH51 HSJK□□ H-HSJK□□ W-HSJK□□ HW-HSJK□□
粉末高速钢 PHJK□□ H-PHJK□□ W-PHJK□□ HW-PHJK□□
单边凸缘型
图 相当于SKD11 HF□□   W-HF□□
相当于SKH51 HSF□□ H-HSF□□ W-HSF□□ HW-HSF□□
粉末高速钢 PHF□□ H-PHF□□ W-PHF□□ HW-PHF□□
顶料单边凸缘型
图 相当于SKD11 HJF□□   W-HJF□□
相当于SKH51 HSJF□□ H-HSJF□□ W-HSJF□□ HW-HSJF□□
粉末高速钢 PHJF□□ H-PHJF□□ W-PHJF□□ HW-PHJF□□
双边凸缘型
图 相当于SKD11 HW□□   W-HW□□
相当于SKH51 HSW□□ H-HSW□□ W-HSW□□ HW-HSW□□
粉末高速钢 PHW□□ H-PHW□□ W-PHW□□ HW-PHW□□
顶料双边凸缘型
图 相当于SKD11 HJW□□   W-HJW□□
相当于SKH51 HSJW□□ H-HSJW□□ W-HSJW□□ HW-HSJW□□
粉末高速钢 PHJW□□ H-PHJW□□ W-PHJW□□ HW-PHJW□□
凸缘厚10mm单边凸缘型
图 相当于SKD11 AHF□□   W-AHF□□
相当于SKH51 AHSF□□ H-AHSF□□ W-AHSF□□ HW-AHSF□□
粉末高速钢 APHF□□ H-APHF□□ W-APHF□□ HW-APHF□□
凸缘厚10mm双边凸缘型
图 相当于SKD11 AHW□□   W-AHW□□
相当于SKH51 AHSW□□ H-AHSW□□ W-AHSW□□ HW-AHSW□□
粉末高速钢 APHW□□ H-APHW□□ W-APHW□□ HW-APHW□□
凸缘固定型
图 相当于SKD11 HT□□
相当于SKH51 HST□□
粉末高速钢 PHT□□









普通型
图 相当于SKD11 FHP□
相当于SKH51 FHSP□ H-FHSP□
粉末高速钢 FPHP□ H-FPHP□
螺纹固定型
图 相当于SKD11 FHM□
相当于SKH51 FHSM□ H-FHSM□
粉末高速钢 FPHM□ H-FPHM□
键槽型
图 相当于SKD11 FHK□
相当于SKH51 FHSK□ H-FHSK□
粉末高速钢 FPHK□ H-FPHK□
单边凸缘型
图 相当于SKD11 FHF□
相当于SKH51 FHSF□ H-FHSF□
粉末高速钢 FPHF□ H-FPHF□
双边凸缘型
图 相当于SKD11 FHW□
相当于SKH51 FHSW□ H-FHSW□
粉末高速钢 FPHW□ H-FPHW□







直杆型
图 相当于SKD11 HPC□
相当于SKH51 HSPC□ H-HSPC□
粉末高速钢 PHPC□ H-PHPC□
直杆螺纹固定型
图 相当于SKD11 HMC□
相当于SKH51 HSMC□ H-HSMC□
粉末高速钢 PHMC□ H-PHMC□
直杆顶料螺纹固定型
图 相当于SKD11 HJMC□
相当于SKH51 HSJMC□ H-HSJMC□
粉末高速钢 PHJMC□ H-PHJMC□
直杆键槽型
图 相当于SKD11 HKC□
相当于SKH51 HSKC□ H-HSKC□
粉末高速钢 PHKC□ H-PHKC□
直杆顶料键槽型
图 相当于SKD11 HJKC□
相当于SKH51 HSJKC□ H-HSJKC□
粉末高速钢 PHJKC□ H-PHJKC□







直杆单边凸缘型
图 相当于SKD11 HFC□
相当于SKH51 HSFC□
粉末高速钢 PHFC□
直杆顶料单边凸缘型
图 相当于SKD11 HJFC□
相当于SKH51 HSJFC□
粉末高速钢 PHJFC□
直杆双边凸缘型
图 相当于SKD11 HWC□
相当于SKH51 HSWC□
粉末高速钢 PHWC□
直杆顶料双边凸缘型
图 相当于SKD11 HJWC□
相当于SKH51 HSJWC□
粉末高速钢 PHJWC□
直杆短型螺纹固定型
图 相当于SKD11 HMCDS
粉末高速钢 PHMCDS
直杆短型单边凸缘型
图 相当于SKD11 HFCDS
粉末高速钢 PHFCDS
直杆短型双边凸缘型
图 相当于SKD11 HWCDS
粉末高速钢 PHWCDS






普通型
图 相当于SKD11 HPB(H6~30)
相当于SKH51 HPB(H3~5)
粉末高速钢 PHPB
螺纹固定型
图 相当于SKD11 HMB(H6~30)
相当于SKH51 HMB(H5)
粉末高速钢 PHMB
顶料螺纹固定型
图 相当于SKD11 HJMB


键槽型
图 相当于SKD11 HKB(H6~30)
相当于SKH51 HKB(H3~5)
粉末高速钢 PHKB
顶料键槽型
图 相当于SKD11 HJKB


凸缘固定型
图 相当于SKD11 HTB(H6~30)
相当于SKH51 HTB(H3~5)
粉末高速钢 PHTB
单边凸缘型
图 相当于SKD11 HFB(H6~30)
相当于SKH51 HFB(H3~5)
粉末高速钢 PHFB
顶料单边凸缘型
图 相当于SKD11 HJFB


双边凸缘型
图 相当于SKD11 HWB(H6~30)
相当于SKH51 HWB(H3~5)
粉末高速钢 PHWB
顶料双边凸缘型
图 相当于SKD11 HJWB


短型螺纹固定型
图 相当于SKD11 HMBS
粉末高速钢 PHMBS
短型单边凸缘型
图 相当于SKD11 HFBS
粉末高速钢 PHFBS
短型双边凸缘型
图 相当于SKD11 HWBS
粉末高速钢 PHWBS

方形凸模的外形精度已提高

为满足模具的高精度化需求,于2007年重新调整了方形凸模的外形精度基准。
根据用途,有多种外形公差可供选择。 (通过追加工实现)

1)外形精度基准
项目 基准
垂直度 图 a≤0.005
平行度 图 b≤0.005
弯曲 图 c≤0.005
刃口部翘曲 图 d≤0.01
头部端面的垂直度 图 e≤0.005

2)外形公差的种类(追加工)
Code 无指定 VKC VKM VHM VHZ
外形公差 V・H图 V・H图 V・H图 V・H图 V・H±0.005

顶料型凸模的弹簧变更(追加工JVC)

方形凸模也可使用顶料型凸模的加强型弹簧了。
与以往顶料型凸模相比,弹簧常数为2倍,能更有效的顶出冲裁废料。

适用产品:所有顶料型凸模
图L≥60时适用
图H6不适用(直杆顶料型凸模为W≤6.00时不适用)

涂覆型的规格已扩充

圆杆凸模中广受好评的WPC处理、HW涂覆处理,方形凸模也可以利用了。在使用以往的TiCN涂覆产品未取得良好效果的使用条件下请使用WPC处理、HW涂覆处理产品。

图关于订货方法

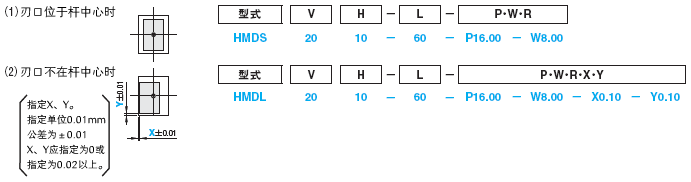

■可在杆部尺寸V、H的范围内自由设定刃口位置。

图

可自由设定键槽位置和凸缘位置。 (凸缘厚度10mm型是固定的。)

键槽型 单边凸缘型・凸缘固定型 双边凸缘型
图 图 图
键槽、凸缘一般位于标准位置(0)处。可指定位置。
图

方形图型的圆角R

通常棱边带有0.2以下的圆角R。需要R0时,请指定为R0。
图WPC处理、HW涂覆处理型不可指定R0。
图

产品页中Catalog No.的选择范例

图 材质
图 硬度
型式
Type Shape
刃口形状
B
刃口长度
(H3~5)
相当于SKH51
61~64HRC
(H6~30)
相当于SKD11
60~63HRC
HP 图 S图

L图

刃口长度(B)
L>S
相当于SKH51
61~64HRC
HSP
(H6~30)
粉末高速钢
64~67HRC
PHP
图
图P=V、W=H时,刃口公差即是P・W的公差。
(选择范例)
图
