商品分类

凹模一览

凹模种类 材质 类型 杆径
公差
标准型 防废料回跳型 防废料回跳反锥形凹模 防废料
堆积型
圆形 非圆形 圆形 非圆形 圆形 非圆形 圆形
肩型
图 相当于SKD11 普通型
Dm5 MHD HD□ SR-MHD SR-HD□ SRT-MHD SRT-HD□ SV-MHD
D图 SRA-MHD SRA-HD□ SRTA-MHD SRTA-HD□
经济
Dm5 EMHD EHD□ SR-EMHD SR-EHD□
D图 SRA-EMHD SRA-EHD□
粉末高速钢 普通型
Dm5 PMHD PHD□ SR-PMHD SR-PHD□ SRT-PMHD SRT-PHD□ SV-PMHD
D图 SRA-PMHD SRA-PHD□ SRTA-PMHD SRTA-PHD□
经济
Dm5 EPMHD EPHD□ SR-EPMHD SR-EPHD□
D图 SRA-EPMHD SRA-EPHD□
直杆型
图 相当于SKD11 普通型
Dn5 MSD SD□ SR-MSD SR-SD□ SRT-MSD SRT-SD□ SV-MSD
D图 SRA-MSD SRA-SD□ SRTA-MSD SRTA-SD□
经济
Dn5 EMSD ESD□ SR-EMSD SR-ESD□
D图 SRA-EMSD SRA-ESD□
粉末高速钢 普通型
Dn5 PMSD PSD□ SR-PMSD SR-PSD□ SRT-PMSD SRT-PSD□ SV-PMSD
D图 SRA-PMSD SRA-PSD□ SRTA-PMSD SRTA-PSD□
经济
Dn5 EPMSD EPSD□ SR-EPMSD SR-EPSD□
D图 SRA-EPMSD SRA-EPSD□
锥度肩型
图 相当于SKD11 普通型
Dm5 AHD AHD□ SR-AHD SR-AHD□ SRT-AHD SRT-AHD□
D图 SRA-AHD SRA-AHD□ SRTA-AHD SRTA-AHD□
粉末高速钢 Dm5 PAHD PAHD□ SR-PAHD SR-PAHD□ SRT-PAHD SRT-PAHD□
D图 SRA-PAHD SRA-PAHD□ SRTA-PAHD SRTA-PAHD□
锥度直杆型
图 相当于SKD11 普通型
Dn5 ASD ASD□ SR-ASD SR-ASD□ SRT-ASD SRT-ASD□
D图 SRA-ASD SRA-ASD□ SRTA-ASD SRTA-ASD□
粉末高速钢 Dn5 PASD PASD□ SR-PASD SR-PASD□ SRT-PASD SRT-PASD□
D图 SRA-PASD SRA-PASD□ SRTA-PASD SRTA-PASD□
刃口长型肩型
图 相当于SKD11 普通型
Dm5 MHDS HD□S
刃口长型直杆型
图 相当于SKD11 普通型
Dn5 MSDS SD□S
长度指定肩型
图 相当于SKD11 普通型
Dm5 S-MHD
S-MHDS
S-HD□
S-HD□S
SRS-MHD
SRS-MHDS
SRS-HD□
SRS-HD□S
SRTS-MHD
SRTS-MHDS
SRTS-HD□
SRTS-HD□S

长度指定直杆型
图 相当于SKD11 普通型
Dn5 S-MSD
S-MSDS
S-SD□
S-SD□S
SRS-MSD
SRS-MSDS
SRS-SD□
SRS-SD□S
SRTS-MSD
SRTS-MSDS
SRTS-SD□
SRTS-SD□S

指定型长度・刃长・让位孔指定・肩型
图 相当于SKD11 普通型
Dm5 FMHD
FMHDS
FHD□
FHD□S
SR-FMHD
SR-FMHDS
SR-FHD□
SR-FHD□S

指定型长度・刃长・让位孔指定・直杆型
图 相当于SKD11 普通型
Dn5 FMSD
FMSDS
FSD□
FSD□S
SR-FMSD
SR-FMSDS
SR-FSD□
SR-FSD□S

定位销止动型
图 相当于SKD11 经济
Dn5 EKSD EKD□ SR-EKSD SR-EKD□
普通型
KSD KD□ SR-KSD SR-KD□ SRT-KSD SRT-KD□
斜面逃料定位销止动型
图 相当于SKD11 普通型
Dn5 KSDS KD□S
火焰淬火用定位销止动型
图 SX105V 普通型
Dn5 HKSDS HKD□S

■关于子索引

在凹模的各产品页设置子索引后,客户在选择所需产品时更便捷。

图

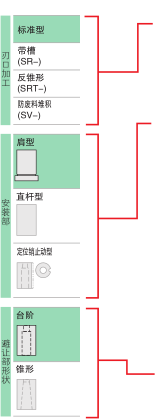

●刃口加工
标准刃口之外,还可根据用途为客户提供如下刃口加工。

· 带槽(SR-) :带防废料回跳斜槽
· 反锥形(SRT-) :带防废料回跳反锥形状
· 防废料堆积(SV-) :带防废料堆积进气孔

●安装部

图

●避让部形状

· 台阶 :避让部形状台阶型
· 锥度 :避让部形状锥度型

■关于凹模

■凹模让位孔斜角尺寸指示方法

图

■凹模L尺寸与P·W尺寸的展开宽度

图

■经济型与普通型的差别

图

● 普通型的刃口有直杆部 B(2mm),但经济型没有。因此经济型不适用于追加工 PKC( 变更刃口公差 )。

■关于防废料回跳凹模(SR-)(详见产品数据图标点击此处

● 防废料回跳凹模(SR-)的原理和特长

图

  • 1) 防废料回跳凹模的原理
  • 在凹模内侧面,将2处以上的倾斜沟从中心开始向反方向加工。在冲裁工序初期,冲裁废料会形成和凹
  • 模倾斜沟相对应的小突起。随着凸模下降,若进一步向下面压入,突起部分会被凹模侧面压缩 (压平
  • 作用) ,摩擦力增大,从而防止废料回跳。另外,倾斜沟不是以螺旋状,而是向反方向加工,所以不
  • 会随着凸模上升,引起旋转和废料回跳。
  • 2) 刃口形状以及凹模的种类
  • 本产品可以有效用于容易产生废料回跳的圆形以及各种异形,而且对和凹模之间约束力较小的边缘切割
  • 形状 (切边) 也很有效果。

● 注意事项

为了使斜沟槽对解决废料回跳问题具有最佳效果以及对产品的影响控制在最小范围内,除了一般的凹模尺寸以外,另需提供
被加工材料的板厚度以及间隙 (单侧) 的数值。

  • · 被加工板材厚度图标 :0.15mm以上(指定单位0.01mm)
  • · 间隙图标:0.01mm以上 (指定单位0.005mm)

图

图标 间隙图标超过被加工板材厚度图标的20%时,将达不到预期效果,因此请在20%以下范围内使用。

图

图标 由于防废料回跳凹模是通过在冲裁废料上形成小突起部位以防止废料回跳的,因此不适合于精密孔冲裁、下料零件为最终产品的情况。

图

■关于防废料回跳反锥形凹模(SRT-)(详见产品数据图标点击此处

● 防废料回跳反锥形凹模的原理和特长

图

  • 1) 防废料回跳反锥形凹模的原理[图2][图4]
  • 在凹模刃口Pd处设置微小的锥形E,使凹模刃口底部比冲裁废料还小些。因此,经收缩的冲裁废料受到挤压,与凹模的摩擦力增大,
  • 从而可防止废料回跳。
  • 废料的收缩量因冲裁条件而异,MiSUMi已对间隙、板厚、被加工材料的拉伸强度以及最适合指定型号的锥形宽度实现了标准化。
  • 2) 降低零件的综合成本
  • 虽然凹模的单件价格比其他凹模高,但是由于仅使用反锥形凹模就能取得防废料回跳的效果,与顶料型 凸模和防废料回跳凹模
  • (SR-□□)并用相比价格反而低了,因此可以降低零件的综合成本。尤其在冲裁高强度钢板(高强度材料)时,顶料孔不能承受载荷
  • 而发生早期损坏的情况非常突出,使用本产品单靠凹模即可 防止废料回跳,可有效降低模具维修费。
  • 而且如果使用本产品,发生废料回跳时带有压痕产品的筛选费用及报废费用以及模具的修理费用等都可以减少。

● 注意事项

  • 1.虽然加工了最适合防废料回跳措施用的锥面宽度[图2],由于废料回跳是由各种条件引起的,其效果有时也会有所差异。
  • 2.凸模的压入量请设定得比锥形深度(FH)[图5]大些,以便切实将冲裁废料压入至加工成锥形部分的底部。
  • 3.为了使锥形底部的直径设定得大于凸模直径,请指定正确的间隙。
  • 4.由于加工了锥形,进行重新研磨时刃口Pd[图2]会有所变化。变化量因锥形宽度(最大单侧0.05mm)、锥形深度及重新
  • 研磨量而异,请加注意。
  • 5.被加工材料的板厚图标 、间隙图标及拉伸强度图标可作为反锥形的锥度加工数据使用。
  • 请指定刃口尺寸(P、W、R)为凹模精加工尺寸。

图

图

图标 由于防废料回跳反锥形凹模是通过在反锥形部分挤压冲裁废料以产生尺寸变化的,因此不适合于精密孔冲裁、

下料零件等情况。

图

  • 等级

  • 拉伸强度
    (N/mm2
  • H

  • 800~
  • M

  • 600~
  • L

  • ~599
■关于防废料堆积凹模(SV-)(详见产品数据图标点击此处

● 防废料堆积凹模的原理和特长
   作为防废料堆积的一个方法,

确保废料排出阻力(废料堆积的原因)<废料排出力+冲裁废料重量

是其中之一。
米思米的防废料堆积型凹模是因为切刃附近设有进气孔,通过和吸
出装置并用,引发凹模内部方向朝下的压缩空气。该压缩空气加强了
废料排出力,起到进一步抑制废料堆积的作用。
作为吸出装置,请使用真空泵和吸尘器(提桶型吸尘器),或废料吸出
装置。[图6]

● 注意事项

  • · 防废料堆积型凹模是和真空泵等吸出装置等组合使用作为前提条件
  • 的产品。凹模本身并不能起到防废料堆积的效果。
  • · 如果凹模上部的进气孔堆积了润滑油、切屑、垃圾等,将不能起到
  • 充分的防废料堆积的效果,所以请定期对凹模进行维护。对于长期
  • 保管后的凹模,请在清除固体化了的润滑油和垃圾后再使用。
  • · 密封性较低的模具有时不能起到充分的吸出效果。
  • · 本产品主要设计用途为冲裁薄板,对于厚板冲裁有时不能起到充分
  • 的效果。
与各种吸出装置的组合范例
