导正销一览

杆部形状 前端
形状
材质 杆径
公差
标准(普通) 抛光加工 TiCN涂覆处理 HW涂覆处理 DICOAT®处理 DLC涂覆处理 DLC涂覆基底WPC®处理 HX涂覆处理
TiCN+氧化处理DICOAT
标准型
图
图
图
R 相当于SKD11 Dm5 STA□ L-STA□    T-STA□
D图 A-STA□ AL-STA□ AT-STA□
相当于SKH51 Dm5 HSTA□ L-HSTA□ H-HSTA□ HW-HSTA□   N-HSTA□ NW-HSTA□ HX-HSTA□
相当于SKH51 D图 A-HSTA□ AL-HSTA□ AH-HSTA□ AHW-HSTA□ AN-HSTA□ ANW-HSTA□ AHX-HSTA□
粉末高速钢 Dm5 PSTA□ L-PSTA□ H-PSTA□ HW-PSTA□ T-PSTA□ N-PSTA□ NW-PSTA□ HX-PSTA□
D图 A-PSTA□ AL-PSTA□ AH-PSTA□ AHW-PSTA□ AT-PSTA□ AN-PSTA□ ANW-PSTA□ AHX-PSTA□
锥形 相当于SKD11 Dm5 TPA□ L-TPA□      T-TPA□
D图 A-TPA□ AL-TPA□   AT-TPA□
相当于SKH51 Dm5 HTPA□ L-HTPA□ H-HTPA□ HW-HTPA□   N-HTPA□ NW-HTPA□ HX-HTPA□
相当于SKH51 D图 A-HTPA□ AL-HTPA□ AH-HTPA□ AHW-HTPA□ AN-HTPA□ ANW-HTPA□ AHX-HTPA□
粉末高速钢 Dm5 PTPA□ L-PTPA□ H-PTPA□ HW-PTPA□ T-PTPA□ N-PTPA□ NW-PTPA□ HX-PTPA□
D图 A-PTPA□ AL-PTPA□ AH-PTPA□ AHW-PTPA□ AT-PTPA□ AN-PTPA□ ANW-PTPA□ AHX-PTPA□
锐角 相当于SKD11 Dm5 ATA□ L-ATA□
D图 A-ATA□ AL-ATA□
相当于SKH51 Dm5 HATA□ L-HATA□ H-HATA□ HW-HATA□ N-HATA□ NW-HATA□ HX-HATA□
相当于SKH51 D图 A-HATA□ AL-HATA□ AH-HATA□ AHW-HATA□ AN-HATA□ ANW-HATA□ AHX-HATA□
粉末高速钢 Dm5 PATA□ L-PATA□ H-PATA□ HW-PATA□ N-PATA□ NW-PATA□ HX-PATA□
D图 A-PATA□ AL-PATA□ AH-PATA□ AHW-PATA□ AN-PATA□ ANW-PATA□ AHX-PATA□
定位销孔型
图
图
图
R 相当于SKD11 Dm5 STA□C 追加工SC H-STA□C HW-STA□C T-STA□C N-STA□C NW-STA□C HX-STA□C
锥形 相当于SKD11 Dm5 TPA□C H-TPA□C HW-TPA□C T-TPA□C N-TPA□C NW-TPA□C HX-TPA□C
锐角 相当于SKD11 Dm5 ATA□C H-ATA□C HW-ATA□C   N-ATA□C NW-ATA□C HX-ATA□C
指定型
图 锥形 相当于SKD11 Dm5 RTP       T-RTP
RTPE T-RTPE
螺纹固定型
图
图
图
R 相当于SKD11 Dm5 STMA□ 追加工SC
D图 A-STMA□ 追加工SC
粉末高速钢 Dm5 PSTMA□ H-PSTMA□ HW-PSTMA□ N-PSTMA□ NW-PSTMA□ HX-PSTMA□
D图 A-PSTMA□ AH-PSTMA□ AHW-PSTMA□ AN-PSTMA□ ANW-PSTMA□ AHX-PSTMA□
锥形 相当于SKD11 Dm5 TPMA□
D图 A-TPMA□ 追加工SC
粉末高速钢 Dm5 PTPMA□ H-PTPMA□ HW-PTPMA□ N-PTPMA□ NW-PTPMA□ HX-PTPMA□
D图 A-PTPMA□ AH-PTPMA□ AHW-PTPMA□ AN-PTPMA□ ANW-PTPMA□ AHX-PTPMA□
锐角 相当于SKD11 Dm5 ATMA□ 追加工SC
D图 A-ATMA□ 追加工SC
粉末高速钢 Dm5 PATMA□ H-PATMA□ HW-PATMA□ N-PATMA□ NW-PATMA□ HX-PATMA□
D图 A-PATMA□ AH-PATMA□ AHW-PATMA□ AN-PATMA□ ANW-PATMA□ AHX-PATMA□
键槽型
图
图
图
R 相当于SKD11 Dm5 STKA□ 追加工SC
D图 A-STKA□ 追加工SC
相当于SKH51 Dm5 HSTKA□ H-HSTKA□ HW-HSTKA□ N-HSTKA□ NW-HSTKA□ HX-HSTKA□
相当于SKH51 D图 A-HSTKA□ 追加工SC AH-HSTKA□ AHW-HSTKA□ AN-HSTKA□ ANW-HSTKA□ AHX-HSTKA□
粉末高速钢 Dm5 PSTKA□ H-PSTKA□ HW-PSTKA□ N-PSTKA□ NW-PSTKA□ HX-PSTKA□
D图 A-PSTKA□ AH-PSTKA□ AHW-PSTKA□ AN-PSTKA□ ANW-PSTKA□ AHX-PSTKA□
锥形 相当于SKD11 Dm5 TPKA□
D图 A-TPKA□ 追加工SC
相当于SKH51 Dm5 HTPKA□ H-HTPKA□ HW-HTPKA□ N-HTPKA□ NW-HTPKA□ HX-HTPKA□
相当于SKH51 D图 A-HTPKA□ 追加工SC AH-HTPKA□ AHW-HTPKA□ AN-HTPKA□ ANW-HTPKA□ AHX-HTPKA□
粉末高速钢 Dm5 PTPKA□ H-PTPKA□ HW-PTPKA□ N-PTPKA□ NW-PTPKA□ HX-PTPKA□
D图 A-PTPKA□ AH-PTPKA□ AHW-PTPKA□ AN-PTPKA□ ANW-PTPKA□ AHX-PTPKA□
锐角 相当于SKD11 Dm5 ATKA□
D图 A-ATKA□ 追加工SC
相当于SKH51 Dm5 HATKA□ H-HATKA□ HW-HATKA□ N-HATKA□ NW-HATKA□ HX-HATKA□
相当于SKH51 D图 A-HATKA□ 追加工SC AH-HATKA□ AHW-HATKA□ AN-HATKA□ ANW-HATKA□ AHX-HATKA□
粉末高速钢 Dm5 PATKA□ H-PATKA□ HW-PATKA□ N-PATKA□ NW-PATKA□ HX-PATKA□
D图 A-PATKA□ AH-PATKA□ AHW-PATKA□ AN-PATKA□ ANW-PATKA□ AHX-PATKA□
凸缘固定型
图
图
图
R 粉末高速钢 D图 PSTHAL 追加工SC H-PSTHAL HW-PSTHAL   N-PSTHAL NW-PSTHAL HX-PSTHAL
锥形 粉末高速钢 D图 PTPHAL H-PTPHAL HW-PTPHAL N-PTPHAL NW-PTPHAL HX-PTPHAL
锐角 粉末高速钢 D图 PATHAL H-PATHAL HW-PATHAL N-PATHAL NW-PATHAL HX-PATHAL
直杆型
图
图
图
R 相当于SKD11 STC L-STC
相当于SKH51 HSTC
L-HSTC H-HSTC N-HSTC
相当于SKH51
粉末高速钢 PSTC L-PSTC H-PSTC N-PSTC
锥形 相当于SKD11 TTC L-TTC
相当于SKH51 HTTC L-HTTC H-HTTC N-HTTC
相当于SKH51
粉末高速钢 PTTC L-PTTC H-PTTC N-PTTC
锐角 相当于SKD11 ATTC L-ATTC
相当于SKH51 HATTC L-HATTC H-HATTC N-HATTC
粉末高速钢 PATTC L-PATTC H-PATTC N-PATTC
直杆螺纹固定型
图
图
图
R 相当于SKD11 STMC 追加工SC
粉末高速钢 PSTMC 追加工SC H-PSTMC N-PSTMC
锥形 相当于SKD11 TTMC
粉末高速钢   PTTMC 追加工SC H-PTTMC N-PTTMC
锐角 相当于SKD11 ATTMC
粉末高速钢   PATMC 追加工SC H-PATMC N-PATMC
直杆键槽型
图
图
图
R 相当于SKD11 STKC 追加工SC
相当于SKH51 HSTKC 追加工SC H-HSTKC N-HSTKC
粉末高速钢 PSTKC 追加工SC H-PSTKC N-PSTKC
锥形 相当于SKD11 TTKC
相当于SKH51 HTTKC 追加工SC H-HTTKC N-HTTKC
粉末高速钢 PTTKC 追加工SC H-PTTKC N-PTTKC
锐角 相当于SKD11 ATTKC
相当于SKH51 HATKC 追加工SC H-HATKC N-HATKC
粉末高速钢 PATKC 追加工SC H-PATKC N-PATKC
卸料板固定用
图
图
图
R 相当于SKD11 Dm5 SPTP L-SPTP
D图 A-SPTP AL-SPTP
相当于SKH51 Dm5 HTFPR L-HTFPR H-HTFPR HW-HTFPR N-HTFPR NW-HTFPR HX-HTFPR
相当于SKH51 D图 A-HTFPR AL-HTFPR AH-HTFPR AHW-HTFPR AN-HTFPR ANW-HTFPR AHX-HTFPR
粉末高速钢 Dm5 PTFPR L-PTFPR H-PTFPR HW-PTFPR N-PTFPR NW-PTFPR HX-PTFPR
D图 A-PTFPR AL-PTFPR AH-PTFPR AHW-PTFPR AN-PTFPR ANW-PTFPR AHX-PTFPR
锥形 相当于SKD11 Dm5 TPTP L-TPTP
D图 A-TPTP AL-TPTP
相当于SKH51 Dm5 HTFPT L-HTFPT H-HTFPT HW-HTFPT N-HTFPT NW-HTFPT HX-HTFPT
相当于SKH51 D图 A-HTFPT AL-HTFPT AH-HTFPT AHW-HTFPT AN-HTFPT ANW-HTFPT AHX-HTFPT
粉末高速钢 Dm5 PTFPT L-PTFPT H-PTFPT HW-PTFPT N-PTFPT NW-PTFPT HX-PTFPT
D图 A-PTFPT AL-PTFPT AH-PTFPT AHW-PTFPT AN-PTFPT ANW-PTFPT AHX-PTFPT
锐角 相当于SKD11 Dm5 APTP L-APTP
D图 A-APTP AL-APTP
相当于SKH51 Dm5 HTFPA L-HTFPA H-HTFPA HW-HTFPA N-HTFPA NW-HTFPA HX-HTFPA
相当于SKH51 D图 A-HTFPA AL-HTFPA AH-HTFPA AHW-HTFPA AN-HTFPA ANW-HTFPA AHX-HTFPA
粉末高速钢 Dm5 PTFPA L-PTFPA H-PTFPA HW-PTFPA N-PTFPA NW-PTFPA HX-PTFPA
D图 A-PTFPA AL-PTFPA AH-PTFPA AHW-PTFPA AN-PTFPA ANW-PTFPA AHX-PTFPA
卸料板固定用非圆形


图
锥形 相当于SKD11 Dm5 TPDP
TPEP
D图 A-TPDP
A-TPEP
卸料板固定用直杆型
图
图
图
R 相当于SKD11 SPT L-SPT
相当于SKH51 HTFR L-HTFR H-HTFR N-HTFR
粉末高速钢 PTFR L-PTFR H-PTFR N-PTFR
锥形 相当于SKD11 TPT L-TPT
相当于SKH51 HTFT L-HTFT H-HTFT N-HTFT
粉末高速钢 PTFT L-PTFT H-PTFT N-PTFT
锐角 相当于SKD11 APT L-APT
相当于SKH51 HTFA L-HTFA H-HTFA N-HTFA
粉末高速钢 PTFA L-PTFA H-PTFA N-PTFA
卸料板固定用R・锥形一体凸缘负公差

图
R
&
锥形
相当于SKD11 Dm5 SPTPF L-SPTPF
相当于SKH51 Dm5 HTFPRF L-HTFPRF H-HTFPRF HW-HTFPRF N-HTFPRF NW-HTFPRF HX-HTFPRF
粉末高速钢 Dm5 PTFPRF L-PTFPRF H-PTFPRF HW-PTFPRF N-PTFPRF NW-PTFPRF AHX-PTFPRF
卸料板固定用直杆型R・锥形一体凸缘负公差

图
R
&
锥形
相当于SKD11 SPTF L-SPTF
相当于SKH51 HTFRF L-HTFRF H-HTFRF N-HTFRF
粉末高速钢 PTFRF L-PTFRF H-PTFRF N-PTFRF
可动式肩型


图



图
锐角 相当于SKD11 Dg6 UPTH L-UPTH
相当于SKH51 Dg6 HUPTH L-HUPTH H-HUPTH HW-HUPTH N-HUPTH NW-HUPTH HX-HUPTH
粉末高速钢 Dg6 PUPTH L-PUPTH H-PUPTH HW-PUPTH N-PUPTH NW-PUPTH HX-PUPTH
R
&
锥形
相当于SKD11 Dg6 UPTHF L-UPTHF
相当于SKH51 Dg6 HUPTHF L-HUPTHF H-HUPTHF HW-HUPTHF N-HUPTHF NW-HUPTHF HX-HUPTHF
粉末高速钢 Dg6 PUPTHF L-PUPTHF H-PUPTHF HW-PUPTHF N-PUPTHF NW-PUPTHF HX-PUPTHF
可动式
图
图
锐角 相当于SKD11 Dg6 UPT L-UPT
D图 A-UPT AL-UPT
相当于SKH51 Dg6 HUPT L-HUPT H-HUPT HW-HUPT N-HUPT NW-HUPT HX-HUPT
D图 A-HUPT AL-HUPT AH-HUPT AHW-HUPT AN-HUPT ANW-HUPT AHX-HUPT
粉末高速钢 Dg6 PUPT L-PUPT H-PUPT HW-PUPT N-PUPT NW-PUPT HX-PUPT
D图 A-PUPT AL-PUPT AH-PUPT AHW-PUPT AN-PUPT ANW-PUPT AHX-PUPT
R
&
锥形
相当于SKD11 Dg6 UPTF L-UPTF
D图 A-UPTF AL-UPTF
相当于SKH51 Dg6 HUPTF L-HUPTF H-HUPTF HW-HUPTF N-HUPTF NW-HUPTF HX-HUPTF
D图 A-HUPTF AL-HUPTF AH-HUPTF AHW-HUPTF AN-HUPTF ANW-HUPTF AHX-HUPTF
粉末高速钢 Dg6 PUPTF L-PUPTF H-PUPTF HW-PUPTF N-PUPTF NW-PUPTF HX-PUPTF
D图 A-PUPTF AL-PUPTF AH-PUPTF AHW-PUPTF AN-PUPTF ANW-PUPTF AHX-PUPTF
前端径固定型
图 R 相当于SKD11 Dm5 STAZ

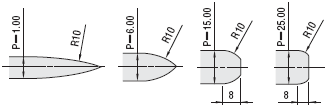

■前端R形状外观
前端R形状的外观随P尺寸而变化。
图
■追加工YC指定范围
1≤YC≤Ymax≤18
Ymax=P/2tanG-0.3
・P<2.0时,G=10
→Ymax=P×2.83-0.3
・P≥2.0时,G=15
→Ymax=P×1.86-0.3
・与追加工GC并用时
→Ymax=P/2tanGC-0.3
图
