硬质合金凹模一览

凹模种类 材质 外径公差 普通型 防废料回跳型 防废料堆积型
圆形 非圆形 圆形 非圆形 圆形
硬质合金肩型
图 V40(HIP) Dm5 WHD WHD□ SR-WHD SR-WHD□ SV-WHD
D图 A-WHD A-WHD□ SRA-WHD SRA-WHD□ SVA-WHD
硬质合金直杆型
图 V40(HIP) Dn5 WSD WSD□ SR-WSD SR-WSD□ SV-WSD
D图 A-WSD A-WSD□ SRA-WSD SRA-WSD□ SVA-WSD
硬质合金锥度肩型
图 V40(HIP) Dm5 WAHD WAHD□ SR-WAHD SR-WAHD□ SV-WAHD
D图 A-WAHD A-WAHD□ SRA-WAHD SRA-WAHD□ SVA-WAHD
硬质合金锥度直杆型
图 V40(HIP) Dn5 WASD WASD□ SR-WASD SR-WASD□ SV-WASD
D图 A-WASD A-WASD□ SRA-WASD SRA-WASD□ SVA-WASD

防废料回跳凹模(产品数据 图点击此处

●适用范围
1.孔径・・・・・・φ1.0~φ16
2.被加工材料材质・・・・・・适用于拉伸强度1177N/mm2(120Kgf/mm2)以下的被加工材料。
3.被加工材料的厚度・・・・・・0.15mm以上均可。
4.单侧间隙(C)超过被加工板材厚度(MT)的20%时,将达不到预期效果,请在20%以下范围内使用。
单侧间隙(C)<被加工板材厚度(MT)×20%
图由于防废料回跳凹模是通过在冲裁废料上形成小突起部位以防止废料回跳的,因此不适合于精密孔冲裁、下料零件等情况。

防废料堆积凹模(产品数据图点击此处

凹模让位孔斜角尺寸表示

图
图表示相对于50mm的距离加宽1mm的锥度。
锥度值 1/50 1/100 1/150
角度(A゜) 1.146° 0.573° 0.382°
■关于防废料堆积凹模(SV-)(详见产品数据图标点击此处

● 防废料堆积凹模的原理和特长
   作为防废料堆积的一个方法,

确保废料排出阻力(废料堆积的原因)<废料排出力+冲裁废料重量

是其中之一。
米思米的防废料堆积型凹模是因为切刃附近设有进气孔,通过和吸
出装置并用,引发凹模内部方向朝下的压缩空气。该压缩空气加强了
废料排出力,起到进一步抑制废料堆积的作用。
作为吸出装置,请使用真空泵和吸尘器(提桶型吸尘器),或废料吸出
装置。[图1]

● 注意事项

  • · 防废料堆积型凹模是和真空泵等吸出装置等组合使用作为前提条件
  • 的产品。凹模本身并不能起到防废料堆积的效果。
  • · 如果凹模上部的进气孔堆积了润滑油、切屑、垃圾等,将不能起到
  • 充分的防废料堆积的效果,所以请定期对凹模进行维护。对于长期
  • 保管后的凹模,请在清除固体化了的润滑油和垃圾后再使用。
  • · 密封性较低的模具有时不能起到充分的吸出效果。
  • · 本产品主要设计用途为冲裁薄板,对于厚板冲裁有时不能起到充分
  • 的效果。

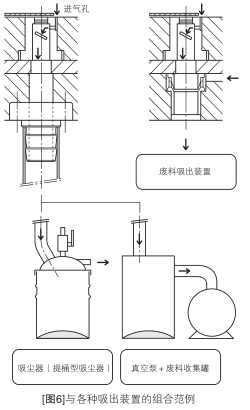

与各种吸出装置的组合范例
