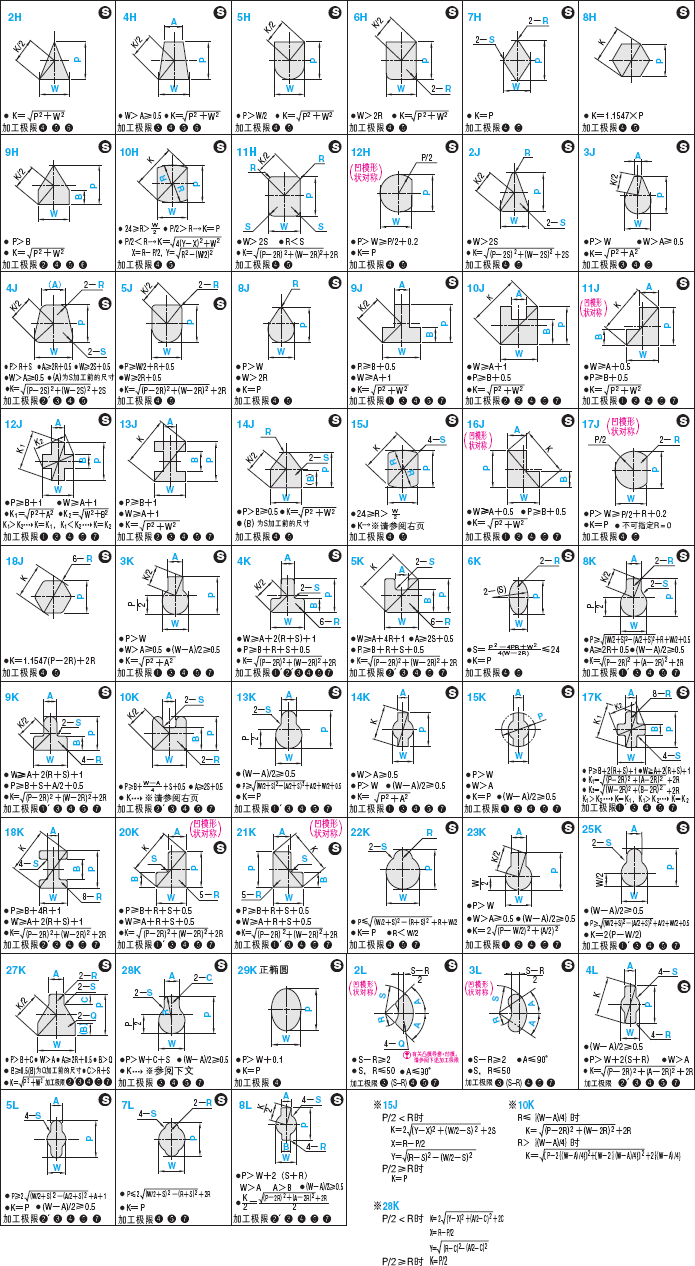

异形状凸模&凹模刃口形状
各刃口形状的中心位置为P尺寸、W尺寸的中分点。与形状的重心位置不同。(但12H、17J、23K、25K、2L、3L形状除外)
※8L适用于SP－C・SJ－C・KLP・KD・KDS。
※29K不适用于直杆型凸模。
带
标记的形状适用于TiCN涂覆处理、WPC®处理、HW涂覆处理。
参考1、参考2、参考3、参考4凸模加工极限
 切口的宽度和进深极限 |
′切口的宽度和进深极限 |
 槽口和宽度及进深极限 |
′槽口和宽度及进深极限 |
 宽度和刃口长度极限 |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 1.0≤a≤30 0.5≤T≤10 |
 直线长度ℓ≥0.5 a≤30 T≤10 |
 T≥0.5
|
 直线长度 ℓ≥0.5
|
计算2L和3L形状的最小壁厚时，请使用(S-R)。 |
||||||||||||||||||||||||||||||||||
 顶料孔壁厚极限 |
 内角・外角极限 |
 倒角处理造成的尺寸减小 |
 刃口尺寸极限 |
|||||||||||||||||||||||||||||||||||
|
 R＝0 or 0.2≤R≤40 0.2≤S≤40 没有注明尺寸的角部作R0.2以下的倒角处理。 不需倒角处理时，请指定R＝0。但内角S不能指定。 |
 由于角部作倒角处理，因此实际测量值会减小。 不需倒角处理时，请指定R＝0。 |
P・Wmax＝30.00 | |||||||||||||||||||||||||||||||||||
指定单位
尺寸 公差 |
指定单位 |
|---|---|
| W±0.01 | 单位0.01mm |
| P±0.01 | 单位0.01mm |
| A±0.01 | 单位0.01mm |
| B±0.01 | 单位0.01mm |
| C±0.01 | 单位0.01mm |
| Q | 单位0.01mm |
| R | 单位0.01mm |
| S | 单位0.01mm |
| C(R部) | 单位0.01mm |
| A°(角度) | 0.1゜单位 |
■凸模导套・凹模・方形凹模加工极限
12H・11J・16J・17J・20K・21K・2L・3L形状在凹模・方形凹模中为对称形状。要使2L相对于凸模形状达到均匀的间隙，请指定角度A的基准点B。(参阅下图)● 凸模导套
● 凹模・方形凹模
0≤B≤2.00 指定单位0.01mm
| 槽口和进深极限 | 内角・外角 |
|---|---|
 |
 0.2≤R≤40 0.2≤S≤40 没有注明尺寸的角部 带有0.2以下的R。 |
指定单位
| 尺寸公差 |
指定单位 |
|---|---|
| W±0.01 | 单位0.01mm |
| P±0.01 | 单位0.01mm |
| A±0.01 | 单位0.01mm |
| B±0.01 | 单位0.01mm |
| C±0.01 | 单位0.01mm |
| Q | 单位0.01mm |
| R | 单位0.01mm |
| S | 单位0.01mm |
| C(R部) | 单位0.01mm |
| A°(角度) | 0.1°单位 |
