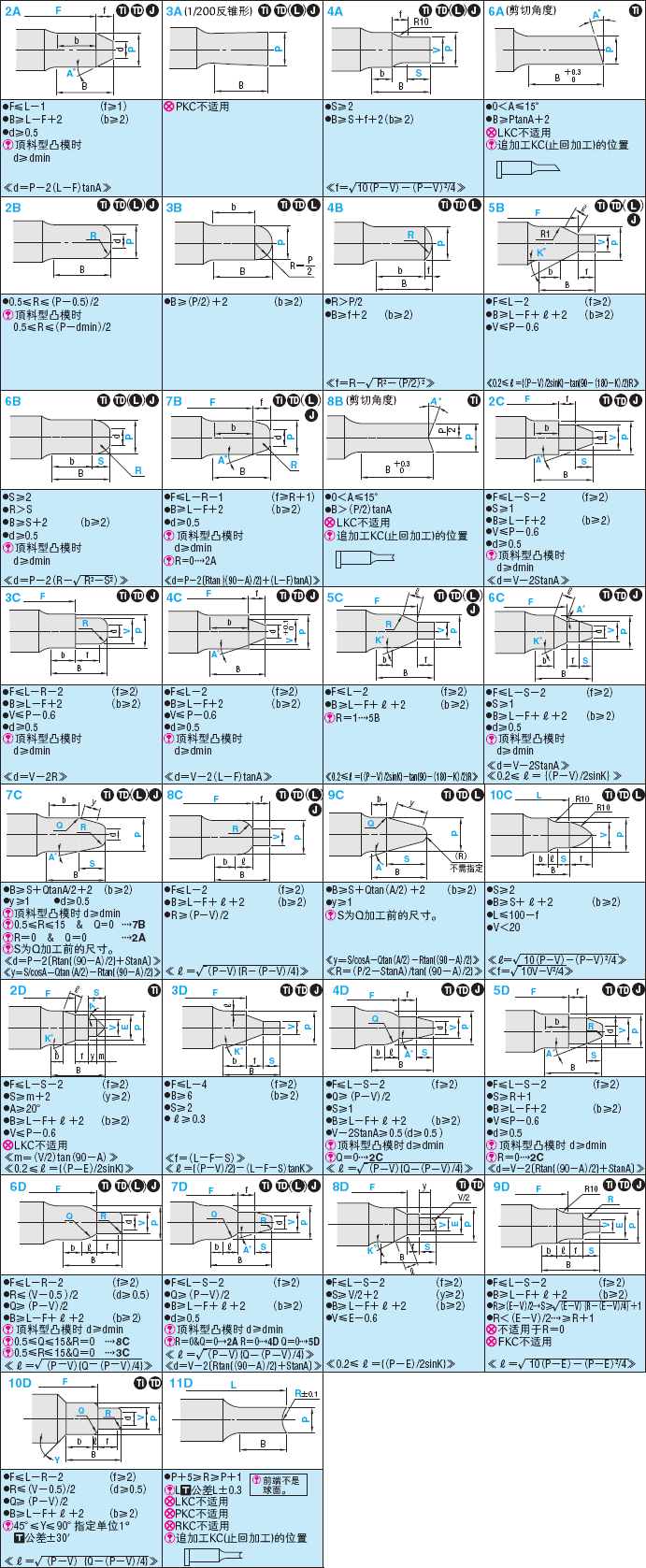

拉深凸模 -前端形状-


7C・9C
   7C・9C时,S尺寸为Q加工前的尺寸。

标记的形状适用于TiCN涂覆处理。( 参考1参考2)
标记的形状适用于 DICOAT®处理。( 参考1 参考2)
标记的形状适用于抛光加工。( 参考1 参考2)
   但()形状的凸模端面不进行抛光加工。
标记的形状也有顶料型可对应。( 参考1 参考2)

内角均带有0.3以下的R。


指定单位

公差 指定单位
F 单位0.1mm
S 单位0.1mm
V 单位0.01mm
E 单位0.01mm
P 单位0.01mm
A ±30′ 单位1°(0°<A<90°)
K ±30′ 单位1°(0°<A<90°)
R ±0.5 单位0.1mm
R=0 or 0.5≤R≤15
Q ±0.5 单位0.1mm
Q=0 or 0.5≤Q≤15
即使是抛光加工型(L-)凸模,各部位尺寸公差、指定单位也不变。
