前端加工扁推杆形状图

斜面加工·指定角度

・1°≤G≤45°
斜面加工·指定角度

・1°≤G≤45°
部分斜面加工·指定角度

・45°≤G≤90°
・0.3≤V<P
部分斜面加工·指定角度

・45°≤G≤90°
・0.3≤V<W
L形加工

・0.5≤C≤5
・0.3≤A<P
不可指定R
L形加工

・0.5≤C≤5
・0.3≤A<W
不可指定R
梯形加工

・0.5≤C≤5
・0.1≤V≤A
・A<P
不可指定R
梯形加工

・0.5≤C≤5
・0.1≤V≤A
・A<W
不可指定R
L形加工·带锥度

・0.5≤C≤5
・0.3≤A<P
不可指定R
L形加工·带锥度

・0.5≤C≤5
・0.3≤A<W
不可指定R
L形加工·指定R

・0.3≤C≤5
・0.1≤V≤
・0.5≤R≤15
L形加工·指定R

・0.3≤C≤5
・0.1≤V≤
・0.5≤R≤15
R槽加工

・P×1.2≤R≤P×2
R槽加工

・W×1.2≤R≤W×2

返回页首


型号 肩部厚度 P・W公差 页码
ERV□□ 4mm(T4)  点击此处
ERVJ□□ 4・6・8mm(JIS)
ER□□ 4mm(T4)  点击此处
ERJ□□ 4・6・8mm(JIS)



■指定单位
公差 指定单位
G ±10 ′ 单位1°
R±0.05 单位0.1mm
A ±0.02 单位0.01mm
V ±0.02 单位0.01mm
C ±0.02 单位0.01mm

返回页首

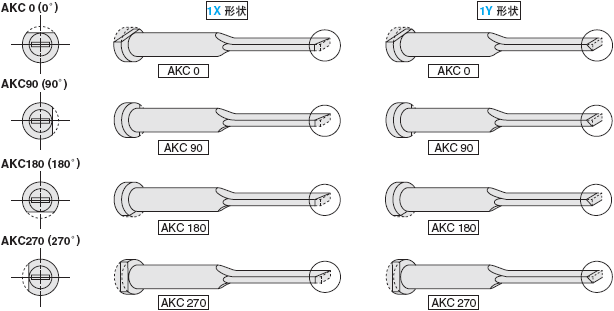

前端加工扁推杆·止转面位置
