直推杆一览表
直推杆
分类 | 形状 | ||||||
---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
||||
材质 | 肩部厚度 (T) |
轴径 (P) 公差 |
全长 (L) 公差 |
型号 | 型号 | 型号 | 型号 |
SKH51 | 4mm (T4) |
![]() |
![]() |
- | EPV-L | EPV-G | EPVB |
![]() |
- | EPH-LV | - | EPHVB | |||
![]() |
![]() ![]() · L≤200时 L ![]() · 200<L≤ 500时 L ![]() · 500<L L ![]() ![]() ![]() L ![]() ![]() 根据前端形 状的不同, 其公差范围 也会有所变 化,详情请 参照各规格 章节。 |
EPH | EPH-L | EPH-G | EPHB | ||
![]() |
EPHE-B | EPHE-L | EPHE-G | EPHBE | |||
4mm (T4)小径 |
![]() |
- | EPY-L | EPY-G | EPYB | ||
6・8mm (JIS) |
![]() |
EPHJ | EPHJ-L | EPHJ-G | EPHJB | ||
![]() |
EPHJE | EPHJE-L | EPHJE-G | EPHJBE | |||
SKH51 + TiN 涂层 |
4mm (T4) |
![]() |
- | ※ N-EPT-L | - | ※ N-EPTB | |
6・8mm (JIS) |
![]() |
- | ※ N-EPTJ-L | - | ※ N-EPTJB | ||
SKH51 + 硬质镀铬 |
4mm (T4) |
![]() |
- | - | - | C-EPHB | |
![]() |
- | - | - | C-EPHBE | |||
4mm (T4)小径 |
![]() |
- | - | - | C-EPYB | ||
6・8mm (JIS) |
![]() |
- | - | - | C-EPHJB | ||
![]() |
- | - | - | C-EPHJBE | |||
SKD61 | 4mm (T4) |
![]() |
EPDS | EPDS-L | EPDGS | EPDBS | |
![]() |
EPD | EPD-L | EPDG | EPDB | |||
SKD61 + 氮化处理 |
4mm (T4) |
*代表 公差 ![]() |
EPN | EPN-L | EPNG | EPNB | |
6・8mm (JIS) |
EPJ | EPJ-L | EPJG | EPJB | |||
SKD61 预硬化 |
4・6・8mm (JIS) |
*代表 公差 ![]() |
EPAJ | EPAJ-L | EPAJG | EPAJB | |
SUS440C | 4mm (T4) |
![]() |
EPW | EPW-L | EPWG | EPWB | |
6mm (JIS) |
![]() |
EPWJ | EPWJ-L | EPWJG | EPWJB |
排气直推杆

分类 | 形状 | ||||||
---|---|---|---|---|---|---|---|
![]() |
![]() |
||||||
类型 | 材质 | 肩部厚度(T) | 轴径(P)公差 | 型号 | 型号 | ||
平面切割 | SKH51 | 4mm (T4) |
![]() |
GW□-EPH-L | GW□-EPHB | ||
![]() |
GW□-EPHE-L | GW□-EPHBE | |||||
排气(指定 前端直径) |
![]() |
GVB-EPH-L | GVB-EPHB | ||||
![]() |
GVB-EPHE-L | GVB-EPHBE | |||||
排气 | ![]() |
GV-EPH-L | GV-EPHB-L | ||||
![]() |
GV-EPHE-L | GV-EPHBE-L |
直推杆-前端面抛光型/前端R加工型-

分类 |
形状 | ||||
---|---|---|---|---|---|
![]() |
![]() |
||||
类型 | 材质 | 肩部厚度(T) | 轴径 (P)公差 |
型号 | 型号 |
前端面 简单抛光 |
SKH51 | 4mm (T4) |
![]() |
EPHF-L | EPHFB |
![]() |
EPHFE-L | EPHFBE | |||
前端 R加工 |
SKH51 | 4mm (T4) |
![]() |
EPHR-L | EPHRB |
![]() |
EPHRE-L | EPHRBE |
前端加工直推杆 · 刻印直推杆
分类 |
形状 | ||||||
---|---|---|---|---|---|---|---|
![]() |
![]() |
||||||
材质 | 肩部厚度 (T) |
轴径 (P) 公差 |
全长 (L) 公差 |
型号 | 型号 | 型号 | 型号 |
SKH51 | 4mm (T4) |
![]() |
![]() |
- | - | - | - |
![]() |
- | - | - | - | |||
![]() |
![]() ![]() · L≤200时 L ![]() · 200<L≤ 500时 L ![]() · 500<L L ![]() ![]() ![]() L ![]() ![]() 根据前端形 状的不同, 其公差范围 也会有所变 化,详情请 参照各规格 章节。 |
EPH□A | EPHB□A |
EPH□M・
EPH1MR (连号)・ EPH□T |
EPHB□M・
EPHB1MR (连号)・ EPHB□T |
||
![]() |
EPHE□A | EPHBE□A |
EPHE□M・
EPHE1MR (连号)・ EPHE□T |
EPHBE□M・
EPHBE1MR (连号)・ EPHBE□T |
|||
4mm (T4)小径 |
![]() |
- | - | - | - | ||
6・8mm (JIS) |
![]() |
EPHJ□A | EPHJB□A | EPHJ□M | EPHJB□M | ||
![]() |
EPHJE□A | EPHJBE□A | EPHJE□M | EPHJBE□M | |||
SKD61 | 4mm (T4) |
![]() |
EPDS□A | EPDBS□A | - | - | |
![]() |
EPD□A | EPDB□A | - | - | |||
SKD61 + 氮化处理 |
4mm (T4) |
*代表 公差 ![]() |
EPN□A | EPNB□A | - | - | |
6・8mm (JIS) |
EPJ□A | EPJB□A | - | - |

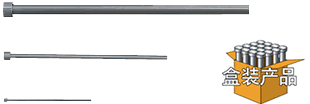

盒装直推杆

分类 | 形状 | |||
---|---|---|---|---|
![]() |
||||
材质 | 肩部厚度(T) | 轴径(P)公差 | 型号 | 型号 |
SKH51 | 4mm (T4) |
![]() |
50PACK-EPH | 100PACK-EPH |
![]() |
50PACK-EPHE-B | 100PACK-EPHE-B | ||
SKD61 + 氮化处理 |
4mm (T4) |
![]() |
50PACK-EPN | 100PACK-EPN |
6・8mm (JIS) |
50PACK-EPJ | 100PACK-EPJ | ||
SKD61 | 4mm (T4) |
![]() |
50PACK-EPD | 100PACK-EPD |
直推杆的材料特性
![]() |
高速钢 SKH51 |
模具钢 SKD61 |
模具钢 SKD61 + 氮化处理 |
预硬化 模具钢 SKD61 |
不锈钢 SUS440C |
|
---|---|---|---|---|---|---|
![]() |
58~60 | 50~55 | 表面:900HV~ 材料:40~45 |
40~45 | 56~60 | |
加工 特性 |
耐磨性 | 5 | 4 | 4 | 3 | 4 |
镜面抛光性 | 4 | 4 | 3 | 3 | 4 | |
韧性 | 3 | 5 | 4 | 4 | 3 | |
耐腐蚀性 | 3 | 3 | 3 | 3 | 5 | |
物理 特性 |
密度 [g/cm3] | 8.2 | 7.75 | 7.75 | 7.75 | 7.78 |
纵向弹性系数 [kgf/mm2] | 22300 | 21000 | 21000 | 21000 | 20400 | |
热膨胀系数 [×10-6/℃] | 10.1 | 10.8 | 10.8 | 10.8 | 10.2 | |
导热率 [cal/cm・sec・℃] | 0.051 | 0.061 | 0.061 | 0.061 | 0.058 | |
机械 特性 |
拉伸强度 [kgf/mm2] | 235 | 135 | 135 | 135 | 200 |
摆锤冲击值 [kgf・m/cm2] | 2 | 6 | 4 | 4 | 1.5 |

换算公式
1kgf/mm 2=9.81N/mm2
1cal/cm・sec・℃=418.6W/M.K
1kgf・m/cm 2=9.81J/cm2
