直中心销一览表

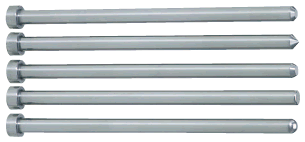

前端加工直中心销



中心销轴径公差 适用推管孔径
(V)公差
材质 肩部厚度
(T)
轴径公差 轴径(D)固定型 轴径(P)
指定单位0.01mm
SKH51 4mm
(T4)
CPH-5L□ CPHG-5L□
CPHE-5L□ CPHGE-5L□
或H7
6・8mm
(JIS)
CPHJ-5L□ CPHJG-5L□
CPHJE-5L□ CPHJGE-5L□
或H7
SKD61

氮化处理
4mm
(T4)
*代表值
CPN-5L□ CPNG-5L□
(轴径指定单位0.1mm)

或H7
6・8mm
(JIS)
CPJ-5L□ CPJG-5L□
(轴径指定单位0.1mm)
*轴径公差为代表值。公差范围因轴径尺寸,全长而异,详情请参阅各规格页。

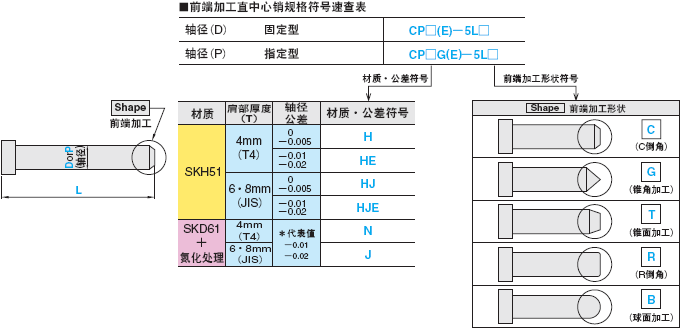

前端加工直中心销选择方法

中心销的材料特性

材 质 高速钢
SKH51
模具钢
SKD61+氮化处理
硬 度    HRC 58~60 表面:900HV~
材料:40~45
加工
特性
耐磨性 5 4
镜面抛光性 4 3
韧性 3 4
耐腐蚀性 3 3
物理
特性
密度 [g/cm3 8.2 7.75
纵向弹性系数 [kgf/mm2 22300 21000
热膨胀系数 [×10-6/℃] 10.1 10.8
导热率 [cal/cm・sec・℃] 0.051 0.061
机械
特性
拉伸强度 [kgf/mm2 235 135
摆锤冲击值 [kgf・m/cm2 2 4
加工特性

换算公式
1kgf/mm 2=9.81N/mm2
1cal/cm・sec・℃=418.6W/M.K
1kgf・m/cm 2=9.81J/cm2

左侧表仅为参考数据,具体情况会因热处理和使用条件等不同而发生变化。
