浇口套・定位环一览表

浇口套一览表

(高效型浇口套)
类别 形 状 类型 材质
相当于HPM1 SKD61
专用螺栓型
(法兰厚10mm)
直杆型 SBBME SBBDE
锥面型 SBGME SBGDE
通用螺栓型
(法兰厚10mm)
直杆型 SBBPE SBBKE
锥面型 SBGPE SBGKE
带肩型 直杆型 SBSME SBSDE
锥面型 SBTME SBTDE
旧JIS A型 直杆型 SJAME SJADE
锥面型 SJGME SJGDE

(螺栓型)
类别 形 状 材质 相当于HPM1 SKD61
类型 普通型 防拉丝型 普通型 防拉丝型
通用螺栓型
(法兰厚8mm)
直杆型 SBBZ SBBV
锥面型 SBBZT SBBVT
通用螺栓型
(法兰厚10mm)
(P3.5、SR11)
直杆型 SBBP-B SBBPH-B SBBK-B SBBKH-B
通用螺栓型
(法兰厚10mm)
直杆型 SBBP SBBPH SBBK SBBKH
直杆型经济型 C-SBBP C-SBBK
锥面型 SBGP SBGPH SBGK SBGKH
通用螺栓型
(法兰厚10mm)
(板厚选择型)
直杆型 SBBJH SBBYH
通用螺栓型
(法兰厚15mm)
直杆型 SBBH SBBHH SBBT SBBTH
锥面型 SBGH SBGHH SBGT SBGTH
通用螺栓型
(法兰厚20mm)
直杆型 SBBR SBBRH
锥面型 SBGR SBGRH
专用螺栓型
(法兰厚10mm)
直杆型 SBBM SBBMH SBBD SBBDH
锥面型 SBGM SBGMH SBGD SBGDH
旧JIS
A型
直杆型 SJAM SJAMH SJAD SJADH
直杆型经济型 C-SJAD
锥面型 SJGM SJGMH SJGD SJGDH

(带肩型)
类别 形 状 材质 相当于HPM1 SKD61
类型 普通型 防拉丝型 普通型 防拉丝型
带肩型 直杆型 SBSM SBSMH SBSD SBSDH
直杆型经济型 C-SBSD
锥面型 SBTM SBTMH SBTD SBTDH
旧JIS
B型
直杆型 SJBM SJBMH SJBD
C-SBBKN
SJBDH
锥面型 SJTM SJTMH SJTD SJTDH

(短流道型)
类别 形 状 材质 相当于HPM1 SKD61
类型 普通型 普通型
小口径喷嘴型 直杆型 SXM SXD
锥面型 SXTM SXTD
大口径喷嘴型 直杆型 SXDM SXDD
锥面型 SXGM SXGD
特殊喷嘴型 直杆型 SXCM SXCD
锥面型 SXSM SXSD

(冷却浇口套)
类别 形 状 类型 材质
相当于SUS420J2 SKD61
通用螺栓型
(法兰厚10mm)
普通型 SBCK
SBCS
SBCD
防拉丝型 SBCKH
SBCSH
SBCDH

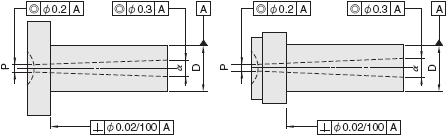

同轴度·垂直度

定位环一览表

适用浇口套 类别
材质 S45C
标准型 大口径型 JIS型 拉料销压紧型 可逆型 定位用衬环
螺栓型用 LRBS
LRBF
LRBD
LRK LRJS LRJST LRBW LAR
带肩型用 LRSS
LRSD

定位环和浇口套材质表

材质 硬度 备注
S45C (生材)
相当于HPM1 37~43HRC 时效处理预硬钢
SKD61 48~52HRC 淬火·回火处理
回火温度:550℃以上

通用螺栓固定型配套使用范例

型号 两板模用 三板模用
定位环
LRBS
LRBF
浇口套
SBB□
SBG□
定位环
LRBS
LRBF
浇口套
SBB□
SBG□
定位环
LRBD
浇口套
SBB□
SBG□
定位环
LRK
浇口套
SBB□
SBG□
定位环
LRK
浇口套
SBB□
SBG□

旧JIS型配套使用范例

型号 两板模用 三板模用
定位环
LRJS
浇口套
SJA□
SJG□
定位环
LRJS
浇口套
SJB□
SJT□

带肩型配套使用范例

型号 两板模用 三板模用
定位环
LRSS
浇口套
SBS□
SBT□
定位环
LRSD
浇口套
SBS□
SBT□

浇口套颈部

有的浇口套肩颈部加工了避让槽(范围3mm)。
因圆弧R大于避让槽的深度,请对安装孔进行倒角。
(详情请于各规格页确认。)
