拉料销一览表

拉料销 材质SKH51 硬度58~60HRC

型号
标准肩径型 大肩径型 适用
衬套
L
尺寸
固定
L尺寸指定 L尺寸指定
B
尺寸
固定
B尺寸固定 B
尺寸
指定
B
尺寸
固定
B
尺寸
指定
类型 *前端形状 P·Y尺寸固定 P·Y尺寸固定 P·Y尺寸指定 P·Y尺寸指定
直杆型 标准型 常用
类型
RLR RLRL RLRB RLRBF RLRG RLRGF RLBST
RLBS
锁料型 锁料力高于标准型的类型 RLH RLHL RLHB RLHBF RLHG RLHGF
锁料强化型   RLEL
带导入部 用于含玻璃纤维的树脂,可防止拉料部粉屑崩裂 RLRSB RLRSBF
前端锐边型 适合于热塑性、弹性体等软性树脂 RLREB RLREBF
前端笔锥型 适用于短流道场合 RLKL
RLKS
RLKB RLKBF RLKG RLKGF
锥度型 标准型 常用类型 RLTB RLTBF RLTG RLTGF RLBT
锁料型 锁料力高于标准型 RHTB RHTBF RHTG RHTGF

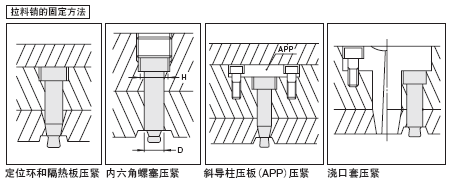

■适用的内六角螺塞
内六角螺塞的规格请参照参照1 参照2
D 标准肩径型 大肩径型
H 适用的内六角螺塞 H 适用的内六角螺塞
2 4 MSW 6 4 MSW 6
3 5 MSW 8 6 MSW 8
4 6 MSW 8 7 MSW10
5 7 MSW10 8 MSW10
6 8 MSW10 9 ※MSW12
8 10 ※MSW12 11 ※MSW14
10 13 ※MSW16 15 ※MSW18
※细牙(螺矩1.5)

拉料销衬套 材质SKD11 硬度60~63HRC

类型 特点 形状 型号 使用范例
直杆适用·无锥度加工型 衬套已进行锥度形状加工,
因此模板无需锥度加工
RLBST
直杆适用型 直杆型导入部拉料销适用 RLBS
锥度适用型 锥度型导入部拉料销适用 RLBT

流道转向销 材质SKD61 硬度48~52HRC

类型 特点 形状 型号 使用范例
L
尺寸
固定
L
尺寸
指定
动模侧用 推杆
适用型
带拉料功能。
与前端形状不加工
的推杆组合使用。
RCPN RCPL
Z形推杆
适用型
与Z形推杆组合使
用实现拉料功能。
点击此处
RCPNZ RCPLZ
流量
调整型
与挡块组合使用,
可从分型面对流道
流量进行微调。
RFAN RFAL
定模侧用 用于定模侧安装,无需
与推杆配合使用。
RCPK
