锁模器组件概要

特点

1.产品结构紧凑、体积较小。
2.正确开模,无反作用力。
3.完全没有锁模负载,可适用于低压锁模成形。
4.其动作与合模顺序无关。
5.若流道推板先于分型面闭合,锁紧块会自行后缩,故无需担心干涉现象。


No. H*
PLS 约50mm
PLM 约68mm
PLL 约86mm

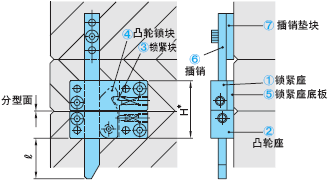

(图1)合模时


(图2)开模中



No. S*
PLS 约2mm
PLM 约11mm
PLL 约15mm

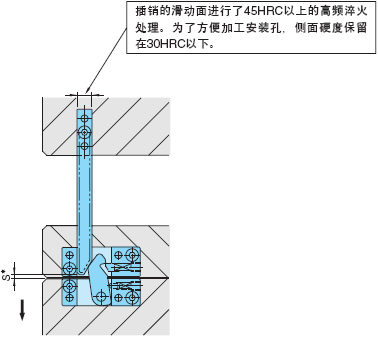

(图3)凸轮锁块打开的位置

脱模点是指插销端面比凸轮座上端面高S*之处。
*S尺寸仅为参考值。建议对照实物确认实际打开的时机后,再进行安装。


(图4)分型面打开时的状态

注意点

请务必对称使用2套以上该组件。
   价格表中的价格为1套组件的单价。
有关锁模组件的适用负载:
   PLS…1.0t以下/2套
   PLM…1.8t以下/2套
   PLL…4.0t以下/2套
   视安装方法的合理性,以上数值仅供参考。
