加热相关零件一览表
发热 部分 |
类别 | 形状 | 型号 | 直径 选择 |
适用规格 | 特点 | ||||
---|---|---|---|---|---|---|---|---|---|---|
形状图 | 凸缘形状 | 导线 保护套 |
L尺寸 | 功率W (瓦数) |
||||||
中间 (常规) |
凸缘选择· 功率 指定型· 传感器 一体型 |
![]() |
无 | - | C-MTSJCHN | Φ6~Φ12 | 指定 单位 1mm |
指定 单位 10W |
简式加热器和温度传感器合为一体产品 | |
MTSJCHN | ||||||||||
![]() |
A | ![]() |
C-MTSJCHA | |||||||
MTSJCHA | ||||||||||
![]() |
B | ![]() |
C-MTSJCHB | |||||||
MTSJCHB | ||||||||||
凸缘选择· 功率 指定型 |
![]() |
无 | - | 无 | MRCHN | Φ8~Φ16 | 指定 单位 1mm |
指定 单位 10W |
通过滚花外盖,更好的保护导线。 | |
![]() |
A | ![]() |
MRCHA | |||||||
![]() |
B | ![]() |
MRCHB | Φ8~Φ12 | ||||||
凸缘选择· 功率 指定型 |
![]() |
无 | - | 无 | MLCHN | Φ8~Φ16 | 指定 单位 1mm |
指定 单位 10W |
方便安装,有效保护导线。 | |
![]() |
A | ![]() |
MLCHA | |||||||
![]() |
B | ![]() |
MLCHB | Φ8~Φ12 | ||||||
![]() |
C | ![]() |
MLCHC | Φ8~Φ16 | ||||||
标准型 | ![]() |
无 | - | 无 | C-MCH | Φ6.5~Φ16 | 选择 | 选择 | 导线长度固定 | |
MCHV | Φ6~Φ14 | |||||||||
凸缘型 | ![]() |
A | ![]() |
C-MFCH | Φ6.5~Φ12 | 选择 | 选择 | 凸缘固定, 安装方便 |
||
MFCH | Φ6.5~Φ16 | |||||||||
凸缘选择· 功率 指定型 |
![]() |
无 | - | C-MSCHN | Φ4~Φ16 | 指定 单位 1mm |
指定 单位 10W |
凸缘形状选择、导线长度/功率指定 | ||
MSCHN | Φ6~Φ16 | |||||||||
![]() |
A | ![]() |
C-MSCHA | Φ6.5~Φ16 | ||||||
MSCHA | Φ6~Φ16 | |||||||||
![]() |
B | ![]() |
C-MSCHB | Φ6.5~Φ16 | ||||||
MSCHB | Φ8~Φ12 | |||||||||
凸缘导线 保护型 |
![]() |
A | ![]() |
有 | C-MCHJ | Φ6.5~Φ12 | 选择 | 选择 | 凸缘固定, 导线长度固定 |
|
MCHJ | Φ8~Φ12 | |||||||||
凸缘导线 保护·功率 指定型 |
![]() |
无 | - | C-MJCHN | Φ6.5~Φ16 | 指定 单位 1mm |
指定 单位 10W |
凸缘形状选择、导线保护,导线长度/功率指定 | ||
MJCHN | Φ8~Φ16 | |||||||||
![]() |
A | ![]() |
C-MJCHA | Φ6.5~Φ16 | ||||||
MJCHA | Φ8~Φ16 | |||||||||
![]() |
B | ![]() |
C-MJCHB | Φ6.5~Φ16 | ||||||
MJCHB | Φ8~Φ12 | |||||||||
均热 | 凸缘 均热型 |
![]() |
无 | - | 无 | C-MKCHN | Φ4~Φ16 | 发热范围指定,均分热量,设计自由 | ||
MKCHN | Φ8~Φ16 | |||||||||
![]() |
A | ![]() |
C-MKCHA | Φ6.5~Φ16 | ||||||
MKCHA | Φ8~Φ16 | |||||||||
![]() |
B | ![]() |
C-MKCHB | Φ6.5~Φ16 | ||||||
MKCHB | Φ8~Φ12 | |||||||||
凸缘导 线保护 均热型 |
![]() |
无 | - | 有 | C-MKJCHN | Φ6.5~Φ16 | 凸缘形状选择、导线保护,导线长度/功率/发热范围指定 | |||
MKJCHN | Φ8~Φ16 | |||||||||
![]() |
A | ![]() |
C-MKJCHA | Φ6.5~Φ16 | ||||||
MKJCHA | Φ8~Φ16 | |||||||||
![]() |
B | ![]() |
C-MKJCHB | Φ6.5~Φ16 | ||||||
MKJCHB | Φ8~Φ12 | |||||||||
前端 | 凸缘前端 加热型 |
![]() |
无 | - | 无 | C-MTCHN | Φ4~Φ16 | 根据产品及模具结构 需要选择加热器 仅前端部分发热 |
||
MTCHN | Φ8~Φ16 | |||||||||
![]() |
A | ![]() |
C-MTCHA | Φ6.5~Φ16 | ||||||
MTCHA | Φ8~Φ16 | |||||||||
![]() |
B | ![]() |
C-MTCHB | Φ6.5~Φ16 | ||||||
MTCHB | Φ8~Φ12 | |||||||||
中间 (常规) |
凸缘导线 根部 强化型 |
![]() |
无 | - | C-MNCHN | Φ6.5~Φ16 | 导线接线端内存,防止接线端因弯曲断裂等 | |||
MNCHN | Φ8~Φ16 | |||||||||
![]() |
A | ![]() |
C-MNCHA | Φ6.5~Φ16 | ||||||
MNCHA | Φ8~Φ16 | |||||||||
![]() |
B | ![]() |
C-MNCHB | Φ6.5~Φ16 | ||||||
MNCHB | Φ8~Φ12 |

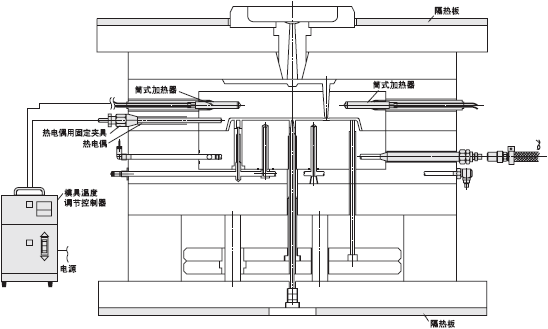

使用范例
