小型抽芯组件概要

类型 组件 组成零件 抽芯行程 滑块复位
机构
方形斜导块 侧抽芯滑块 导轨形式
标准型 MSCNG
MSCC

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)
3mm
6mm
10mm
MSCKG

材质 SKD11
硬度 58~60HRC
MSCMG

材质 SKD11
硬度 58~60HRC
MSCNB

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)
3mm
6mm
10mm
MSCKB

材质 SKD11
硬度 58~60HRC
MSCMB

材质 SKD11
硬度 58~60HRC
紧凑型 MSCSG
MSCC

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)

材质 SKD11
硬度 58~60HRC

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)
3mm
MSCSGM

材质 SKD11
硬度 58~60HRC
MSCSB

材质 SKD11
硬度 58~60HRC

材质 DH2F
硬度 40±2HRC
表面处理 氮化处理
(1000HV~)
3mm
6mm
10mm
MSCSBM

材质 SKD11
硬度 58~60HRC

小型侧抽芯滑块组件特点

节省空间
・通过方形斜导块和楔紧块整体化的特殊构造,使整体结构变得更紧凑,可缩小模具尺寸。

侧抽芯滑块锁紧结构
・通过球头柱塞使侧抽芯滑块稳定运动。

侧抽芯滑块复位结构
・主体导向部位内置弹簧组件,重力方向也可以放心使用。

削减总成本
・方形斜导块、侧抽芯滑块、导轨为一套组件,无需加工斜导柱安装孔等,故可降低加工成本。(侧型芯部分请用户自行加工)
・无需进行滑块行程等繁琐的计算。

规格齐全
・滑动量ST: 可从3、6、10mm中选择。
・侧抽芯滑块可从以下3个种类选择。
:侧型芯部可自由加工
:可安装大型侧型芯
:侧型芯更容易加工
・导轨形式 : 从分离型(紧凑型)、整体型(无需调整导轨)中选择。

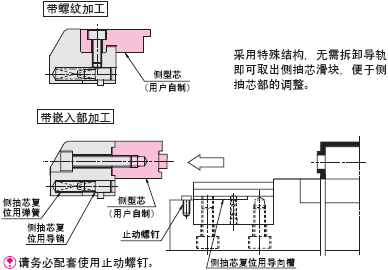

便于维修保养
・对模板进行如右图所示的加工,便于对侧型芯部进行调整。

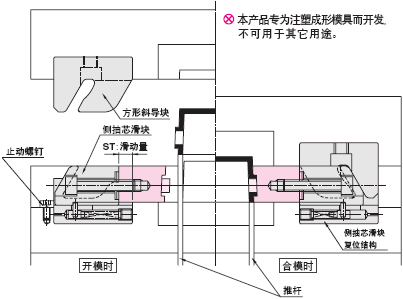

使用范例

侧抽芯滑块复位结构(已取得专利)

安装部位加工尺寸






“L2”尺寸仅限ST=10时适用。
ST W 定模侧 动模侧 紧凑型
L L1 L2 Ma R A A1 GL GL1 GL2 Mb R C GL GL1 GL2 Mc R
3 12 20 10 M4 3 28 22 20 15 5 M3 3 12 20 15 M4用 3
6 20 34 18 M5 4 40 30 34 28 6 M4 4 20 34 28 6 M5用 4
10 22 50 26 10 M6 5 42 32 50 40 10 5
32 52 42 32 50 40 10 M6用 5
“Mc”为螺栓用沉头孔。
