导轨、滑板一览表

侧抽芯滑块、导轨、自润滑板

侧抽芯滑块为侧抽芯机构的常用零件,主要适用于成形产品的外侧面有凹凸形状或侧孔的场合。
导轨是指安装在侧抽芯滑块两侧,用以确保侧抽芯滑块按一定轨迹往返运动的零件。因其同侧抽芯滑块为面接触,所以需要加工良好的精度及表面粗糙度。
为防止滑动部位烧结,建议在侧抽芯滑块的底面使用自润滑滑板。

● 无导槽的导轨和侧抽芯滑块


● 导槽型导轨和侧抽芯滑块

无导槽导轨

形 状 材质
(硬度)
类型
标准型
无油槽
相当于SKS3
(53~56HRC)
GRS
带油槽
相当于SKS3
(53~56HRC)
GRSM
自润滑
铜合金
+
固体润滑剂
GRZ
C-GRZ
铜合金为高强度黄铜(CAC304)。

导槽型导轨

形 状 材质
(硬度)
导槽高度 类型
标准型
无油槽
相当于SKS3
(53~56HRC)
5 GR5SC
GR5S
8 GR8S
15 GR15S
带油槽
相当于SKS3
(53~56HRC)
5 GR5SCM
GR5SM
8 GR8SM
15 GR15SM
无油槽
相当于SKS3
(53~56HRC)
8 GT5S
11 GT8S
带油槽
相当于SKS3
(53~56HRC)
8 GT5SM
11 GT8SM

导槽型自润滑导轨

形 状 材质
(硬度)
导槽高度 类型
标准型
自润滑
铜合金

固体润滑剂
5 GR5Z
8・10 GR8Z
C-GR8Z
15
铜合金为高强度黄铜(CAC304)。

导槽型导轨(V尺寸基准)

形 状 材质
(硬度)
导槽高度 类型
标准型
相当于SKS3
(53~56HRC)
5 GR5SV
8 GR8SV
10 GR10SV
12 GR12SV
15 GR15SV

中心导轨

形 状 材质
(硬度)
类型
标准型
无油槽
相当于SKS3
(53~56HRC)
CGS
带油槽
相当于SKS3
(53~56HRC)
CGSM
自润滑
铜合金

固体润滑剂
C-CGZ

调整滑板

形 状 材质
(硬度)
类型
标准型
无油槽
相当于SKS3
(53~56HRC)
SAS
带油槽
相当于SKS3
(53~56HRC)
SASM

自润滑滑板

形 状 材质
(硬度)
类型
厚度10mm
铜合金

固体润滑剂
C-SAPZ
铜合金为高强度黄铜(CAC304)。
•无导槽导轨和侧抽芯滑块的装配方法

•导槽型导轨和侧抽芯滑块的装配方法

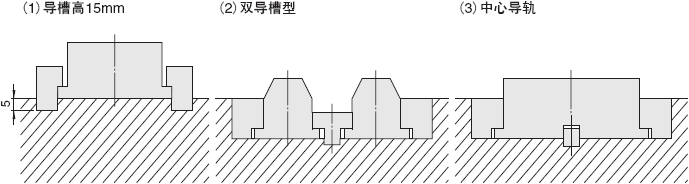

• 导槽高8mm的导轨和凸缘厚5mm的侧抽芯滑块的装配方法
•侧抽芯滑块的嵌入结构范例(节省空间)
•其它
