推板相关零件一览表

■推板导柱一览表

形 状 型号 适用导套
嵌入型
(带螺孔)
EGH 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
销定位型
(带螺孔·
锁定孔)
EGHC 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
销定位型
(带定位孔)
EGHN 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
C形环型 EGHR 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
沉孔螺栓固定型 EGZA 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
通孔型 EGHA 油槽型
自润滑型
铜合金·
自润滑型
直线
滚珠型
滚珠配合
组件
螺栓孔型 EGPDHE
EGPDHF
油槽型
自润滑型
铜合金·
自润滑型
单端台阶
单端螺孔型
EGPP 油槽型
自润滑型
铜合金·
自润滑型
双端
台阶型
EGPD 油槽型
自润滑型
铜合金·
自润滑型
大型模具用
双端台阶型
EGPDX 油槽型
自润滑型
铜合金·
自润滑型

■推板导套一览表

形 状 型号 类型
油槽型 EGBX 紧凑型
EGBH 标准型
EGBN S尺寸加长型
自润滑型 EGBHZ 标准型
EGBNZ S尺寸加长型
铜合金·
自润滑型
EGBZS 标准型
EGBZ S尺寸加长型
EGBSK 高温用
S尺寸加长型
铜合金 EGBPK 标准型
烧结合金型 EGBM 紧凑型
直线型 EGBL
EGBLT
EGBLS
滚珠配合型
带开口环
滚珠导承
EGBT 组件
EGBTB 导套
EGBTR 钢珠衬套
钢珠衬套型 EGBB 专用导套
(钢珠型)
EMBS 钢珠衬套

■复位杆一览表

形 状 T
(肩部
厚度)
D尺寸
公差
型号
4 Df6 RP4TH
RP4TJ
4 C-RP4TL
4 RP4TL
RP4TV
RP4TZ
8 RP8TH
RP8TJ
8 C-RP8TL
8 RP8TL
RP8TV
RP8TZ
10 Df6 RP10TL
4 C-RP4TLM
4 RP4TLM
RP4TVM
RP4TZM
8 C-RP8TLM
8 RP8TLM
RP8TVM
RP8TZM
10 RP10TLM

■支承柱一览表

形 状 适用 型号
带螺孔型 Φ12~Φ120 SPL
带螺孔型
经济型
C-SPL
销定位型 Φ20~Φ 50 SPLG
螺栓孔型 Φ16~Φ 80 DSPL
螺栓孔型
经济型
Φ16~Φ120 DSF
整体淬火型 Φ 6~Φ 20 HSP
HSPL
台阶型 Φ20~Φ 50 SPLF

推板导柱·导套使用范例

●嵌入式

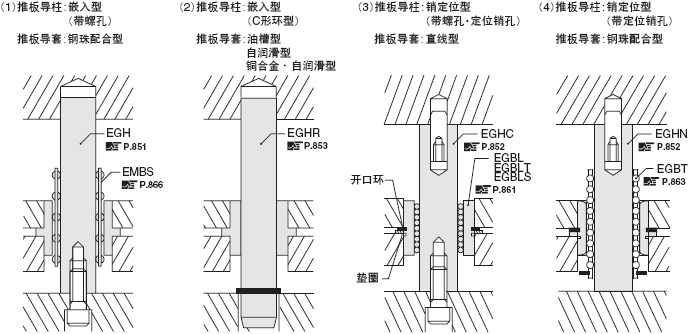

推板导柱采用嵌入型时,需使推板的导套孔和支承板(模板)的嵌入孔对齐后,配作精密加工。
●销定位式
1.推杆较长时,可防止顶出时发生弯曲。
2.可兼作支承柱,从而节省空间。
