商品分类

隔热板一览表

特点

隔热性·耐用性优良
   MiSUMi的隔热板(胶木板类除外)材质由玻璃纤维材料的主体和高耐热性的粘接剂构成,可靠性高。
成分环保
   没有对人体有害的石棉成分。
产品丰富,适用于各种用途
   为满足客户的各种用途,本公司备有丰富的品种以供选择。

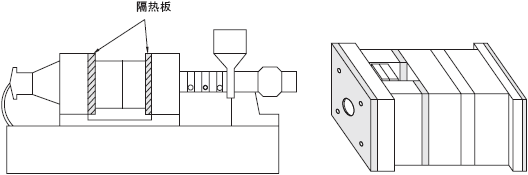

MiSUMi隔热板的种类、特性比较及使用环境

特性值
类别 标准型 耐热型 高强度型
型号 HIP
HIPS

HIPS-□
高性能型
C-HIPS
C-HIPS-□
经济型
C-HIPGS
经济型
HIPHHIPHS
HIPHS-□H
高性能型
C-HIPHS
C-HIPHS-□
经济型
HIPXHIPXS
HIPXTS
HIPXS-□H
HIPXTS-□H
高性能型
C-HIPXS
C-HIPXS-□
经济型
C-HIPFS
经济型
破坏温度
(注1)
400℃ 300℃ 280℃ 700℃ 700℃ 300℃ 300℃ 260℃
推荐使用
温度(注2)
220℃
以下
200℃
以下
200℃
以下
500℃
以下
500℃
以下
180℃
以下
200℃
以下
170℃
以下
耐热性 5 4 4 9 9 4 4 4
隔热性 5 5 5 2 2 6 6 9
弯曲强度 5 5 6 3 3 10 9 9
压缩强度 5 5 5 3 3 10 10 10
冲击强度 5 9 4 10 9
加工性 5 5 5 5 5 3 3 3
经济性 5 7 8 7 8 3 4 6

类别 高温耐久型 纸胶木板型 布胶木板型 电木板型
型号 HIPLSHIPGTS
HIPLS-□H
HIPGTS-□H
高性能型
C-HIPLS
C-HIPLS-□
经济型
C-HIPLSA
C-HIPLSA-□
经济型
C-HIPSS
经济型
HIPPHIPPS
HIPPS-□H
高性能型
C-HIPPS
C-HIPPS-□
经济型
HIPCHIPCS
HIPCS-□H
高性能型
C-HIPCS
C-HIPCS-□
经济型
C-HIPWS

经济型
破坏温度
(注1)
500℃ 300℃ 350℃ 420℃ 180℃ 180℃ 180℃ 180℃ 150℃
推荐使用
温度(注2)
400℃
以下
250℃
以下
300℃
以下
350℃
以下
100℃
以下
120℃
以下
100℃
以下
110℃
以下
130℃
以下
耐热性 9 7 8 8 3 3 3 3 3
隔热性 7 7 8 8 9 9 8 8 9
弯曲强度 6 6 5 8 5
压缩强度 8 8 7 7 6 6 5 5 5
冲击强度 9 6 9 5 6 6
加工性 5 5 5 5 9 9 9 9 9
经济性 2 3 3 5 9 10 8 9 10
(注1)“破坏温度”表示碳化开始、破坏、熔融时的温度。请务必低于“推荐温度”使用。
(注2)“推荐使用温度”表示长期使用一段时间后,特性亦不会急剧下降的温度。

材料物理性质

隔热板材料类别 标准型 耐热型 高强度型
项目 单位 HIP
HIPS

HIPS-□
高性能型
C-HIPS
C-HIPS-□
经济型
C-HIPGS
经济型
HIPHHIPHS
HIPHS-□H
高性能型
C-HIPHS
C-HIPHS-□
经济型
HIPXHIPXS
HIPXTS
HIPXS-□H
HIPXTS-□H
高性能型
C-HIPXS
C-HIPXS-□
经济型
C-HIPFS
经济型
一般性质 比重 2.0

2.2
1.8 2 2.0

2.2
2.1 1.8 1.9 2
吸水率 % 2~5 0.3 0.07~0.12 4~6 0.8 0.03 0.3 0.07~0.12
电解性 体积电阻率 Ω-cm 4h/
150℃
2.0×
1014
  1.0×
1012
2.0×
1015

100h/
25℃/
90%RH
3.0×
109
  1.0×
107
1.0×
1014

金属层破坏电压 kV/mm 5~7 10.1 不含金属 3 25 27 30 不含金属
表面电阻 Ω   2.0×
1015

机械性 弯曲强度 (国际单位)MPa 98

147
140 230 44~54 200 400

500
380 386
kgf/cm2 1000

1500
1400 2300 450

550
2000 4000

5000
3800 3860
压缩强度 (国际单位)MPa 147

294
330 191 117

147
400 500

580
600 176
kgf/cm2 1500

3000
3300 1910 1200

1500
4000 5000

5800
6000 1760
冲击强度(摆锤冲击) (国际单位)J/cm2 1.4~1.5 7 14.7 1.0~1.1 9~10 11.5
kgf-cm/cm2 14~15 70 147 10~11 90~100 115
耐热性

I/℃ 6.6×
10-6
18×
10-6
9.0×
10-6
10×
10-6
160×
10-6
13×
10-6


(国际单位)W/m・K 0.71 0.18 0.333 1.21 0.35 0.59 0.19 0.333
cal/cm・sec・℃ 1.7×
10-3
0.43×
10-3
2.9×
10-3
0.8×
10-3
1.4×
10-3
0.45×
10-3
kcal/h・m・℃ 0.61 0.16 1.04 0.3 0.50 0.16
对电
弧性
sec 180 ≥180 240 >420 180
主要成分 主要材料 无机材料
(硼酸系列胶合物)
耐高温聚酯 不饱和树脂 无机
材料
(磷酸系列胶合物)
硅树脂 有机材料(超耐热环氧树脂) 超耐热环氧树脂 环氧树脂
主要基底材料 玻璃
纤维
玻璃
纤维
玻璃
纤维毡
玻璃
纤维
云母 玻璃纤维 玻璃
纤维
玻璃
纤维布

隔热板材料类别 高温耐久型 纸胶木板型 布胶木板型
项目 单位 HIPLS
HIPLS-□H
高性能型
C-HIPLS
C-HIPLS-□
经济型
HIPGTS
HIPGTS-□H
高性能型
C-HIPLS
C-HIPLSA-□
经济型
C-HIPSS
经济型
HIPPHIPPS
HIPPS-□H
高性能型
C-HIPPS
C-HIPPS-□
经济型
HIPCHIPCS
HIPCS-□H
高性能型
C-HIPCS
C-HIPCS-□
经济型
C-HIPWS
经济型
一般性质 比重 1.95

2.05
1.85 2.0

2.1
1.8 2 1.4 1.4 1.4 1.4 1.45
吸水率 % 0.05

0.06
0.1 0.1 0.1 ≤0.16 0.5

0.6
5.2 0.9

1.4
0.8 0.7

0.16
电解性 体积电阻率 Ω-cm 4h/
150℃
5.7×
1016
1.0×
1015
    3.0×
109
4.0×
108

100h/
25℃/
90%RH
8.2×
1015
1.0×
1013
    9.0×
108
5.0×
107

金属层破坏电压 kV/mm 9~10 30 不含金属 24~30 10 13~20 1.5 不含金属
表面电阻 Ω 3.0×
1016
    5.0×
1010
9.0×
108

机械性 弯曲强度 (国际单位)MPa 147 400 120

130
120 380 135 100 170
kgf/cm2 1400

1500
4000 1200

1300
1200 3800 1350 1000 1700
压缩强度 (国际单位)MPa 440

461
560 420

480
400 356 294

392
300 245

294
320 185
kgf/cm2 4500

4700
5600 4200

4800
4000 3560 3000

4000
3000 2500

3000
3200 1850
冲击强度(摆锤冲击) (国际单位)J/cm2 6.0 2.5 142

152
85 1.88 2.10 5.5
kgf-cm/cm2 61.7 25.5 1420

1520
850 18.9 21.2 55
耐热性

I/℃ 26×
10-6
15×
10-6
23×
10-6
16×
10-6
160×
10-6
30×
10-6
60×
10-6
30×
10-6


(国际单位)W/m・K 0.24 0.23 0.3 0.25 0.25 0.21 0.2 0.38 0.2 0.533
cal/cm・sec・℃ 0.58×
10-3
0.55×
10-3
0.7×
10-3
0.60×
10-3
0.5×
10-3
0.48×
10-3
0.9×
10-3
0.48×
10-3
kcal/h・m・℃ 0.21 0.2 0.26 0.21 0.18 0.17 0.32 0.17
对电
弧性
sec 345
主要成分 主要材料 无机材料(硅酸系列胶合物) 耐高温树脂 有机材料(超耐热环氧树脂) 无机材料(硅酸系列胶合物) 高性能环氧树脂 有机材料(酚醛树脂) 有机材料(酚醛树脂) 有机材料(酚醛树脂) 有机材料(酚醛树脂) 酚醛树脂
主要基底材料 玻璃
纤维
玻璃
纤维
玻璃纤维 玻璃
纤维
玻璃
纤维毡
牛皮纸 纤维纸 棉布 棉布 漂白木浆纸
注)表中数值为一个测量值的范例,并非保证值。
※ 体积电阻率的上段值是在4h/150℃之后、下段值是在100h/25℃/90%RH之后常温下测定的。

隔热板的加工方法和注意点


加工时请用集尘器吸粉尘,注意不要让粉尘飞散。因含有玻璃纤维,因人而异有时会对皮肤带来影响,使人感到瘙痒。
   此外,如粘附到机械上,会影响机器精度。
用钻头等钻孔时隔热板易发生破裂,请多加注意。
因是积层成形产品,不适用于螺纹加工、3维加工。

加工条件
车削加工 铣削加工 钻孔
工具 超硬
(K-10)
超硬
(K-10)
超硬
(K-10)
切削速度V(m/min) 大刀具~小刀具
45~200
大刀具~小刀具
100~300
大刀具~小刀具
120~350
转速 (rpm) 大刀具~小刀具
50~1000
大刀具~小刀具
300~1000
Φ2钻头 1000~1500
Φ5钻头 500~1000
切深量(mm) 0.5~0.3 0.5~2.0
进给量 (mm/转) 0.1~0.2 0.1~0.2 0.1~0.5
所记载的数值仅为参考值。

使用注意事项


使用螺栓时请务必使用垫片。过于拧紧会导致破裂。
尽量不要在有水的地方使用。含有水分的隔热板随着温度上升,会出现裂缝或是导致性能显著降低。
超过300℃使用(耐热型)时,初始使用时会冒烟及有些异味,但不影响质量。

返回页首

帮助

本网站仅向法人组织(包含学校、个体工商户)提供专用服务。
