台阶中心销一览表

一阶中心销

中心销轴径公差 适用推管孔径
(V)
公差
前端形状部分
(A,V)
公差±0.02
(参考值)
前端形状部分
(A,V)
公差±0.01
(参考值)
前端形状部分
(A,V)
公差±0.005
(参考值)
材质 肩部
厚度
(T)
轴径公差 轴径
(D)
固定型
轴径
(P)
指定单位0.01mm
轴径
(D)
固定型
轴径
(P)
指定单位0.01mm
轴径
(D)
固定型
轴径
(P)
指定单位0.01mm
SKH51 4mm
(T4)
CPH-5□□ CPHG-5□□ CPV-5□□ CPVG-5□□
CPXE-5□□ CPXGE-5□□ CPHE-5□□ CPHGE-5□□ CPVE-5□□ CPVGE-5□□

H7
4・6・8mm
(JIS)
CPHJ-5□□ CPHJG-5□□ CPVJ-5□□ CPVJG-5□□
CPXJE-5□□ CPXJGE-5□□ CPHJE-5□□ CPHJGE-5□□ CPVJE-5□□ CPVJGE-5□□

H7
SKD61

氮化处理
4mm
(T4)
*代表值
CPN-5□□ **
CPNG-5□□
CPNK-5□□ **
CPNKG-5□□


H7
4・6・8mm
(JIS)
CPJ-5□□ **
CPJG-5□□
CPJK-5□□ **
CPJKG-5□□
SKD61 4mm
(T4)
CPP-5□□ CPPG-5□□
CPD-5□□ CPDG-5□□

H7
前端形状部分公差因形状而异,详情请参阅规格页。
*轴径公差为代表值。公差范围因轴径尺寸,全长而异,详情请参阅各规格页。
**的轴径尺寸指定单位0.1mm。

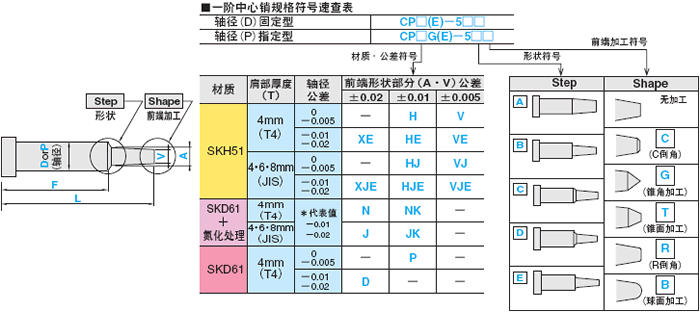

一阶中心销选择方法

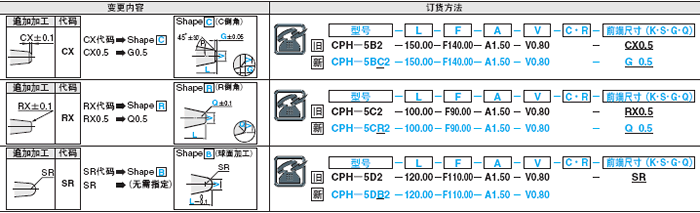

前端形状 的订货方法变更

自2009年目录起,取消一阶中心销的前端形状追加工(CX·RX·SR),改为在规格表上选择前端形状。同时,订货方法也做了相应的变更,请在确认的基础上进行订货。

中心销的材料特性

材 质 高速钢
SKH51
模具钢
SKD61+氮化处理
模具钢
SKD61
硬 度    HRC 58~60 表面:900HV~
材料:40~45
50~55
加工
特性
耐磨性 5 4 4
镜面抛光性 4 3 4
韧性 3 4 5
耐腐蚀性 3 3 3
物理
特性
密度 [g/cm3 8.2 7.75 7.75
纵向弹性系数 [kgf/mm2 22300 21000 21000
热膨胀系数 [×10-6/℃] 10.1 10.8 10.8
导热率 [cal/cm・sec・℃] 0.051 0.061 0.061
机械
特性
拉伸强度 [kgf/mm2 235 135 135
摆锤冲击值 [kgf・m/cm2 2 4 6
加工特性

换算公式
1kgf/mm2=9.81N/mm2
1cal/cm・sec・℃=418.6W/M.K
1kgf・m/cm2=9.81J/cm2

表中数据作为参考基准,具体情况会因热处理和使用条件等不同而发生变化。
