油压部品磁感应概要
行程 ST>20 5≤ST≤20
油缸类型 薄型 标准型 薄型 标准型
型号 C-MT-30R C-MT-30RXH C-MT-20R C-MT-20RXH C-MT-65R-PNP
C-MT-65R-NPN
C-MT-20R-PNP
C-MT-20R-NPN
米思米型号 C-MCXSSMG-SD
M-MGCXHC-A-SD
C-MCXSQOSMG-SD
M-MGCXHC-MF-FC-SD
M-MGCXHC-MF-RC-SD
C-MCXRSMG-LA
M-MGCXHC-A-LA
C-MCXRSOSMG-SD
C-MCXVBMMS1
C-MCXVBMMS3
C-MCXVBMMS8
C-MHOBSMG
M-MGHC-A-140
C-MCXSSMG-SD
M-MGCXHC-A-SD
C-MCXSQOSMG-SD
M-MGCXHC-MF-FC-SD
M-MGCXHC-MF-RC-SD
C-MCXRSMG-LA
M-MGCXHC-A-LA
C-MCXRSOSMG-SD
C-MCXRSOKMG-LA
C-MCXVBMMS1
C-MCXVBMMS3
C-MCXVBMMS8
C-MHOBSMG
M-MGHC-A-140
配线方式 配线方式01 配线方式02
配线方式 2-Wire Type 2-Wire Type 3-Wire Type 3-Wire Type
开关逻辑 有接点 有接点 无接点PNP/NPN 无接点PNP/NPN
使用电压范围 5~240V DC/AC 5~240V DC/AC 5~30V DC 5~30V DC
最大开关电流 100mA max 100mA max 200mA max 200mA max
接点容量 10W max 10W max 6W max 6W max
内部消耗电流 - - 15mA@24V DC max 15mA@24V DC max
内部电压降 3.5V max
0.3V max
3.5V max 0.3V max 1.5V max 2V max
泄漏电流 - - - - 0.01mV max 0.01mV max
指示灯颜色 红色LED 绿色LED 绿色LED 绿色LED
最大
切换工作频率
200Hz 200Hz 1000Hz 1000Hz
感应磁场强度 30高斯 35高斯 50高斯 55高斯 40高斯 40高斯
使用温度范围 -10℃~70℃ -20℃~150℃ -10℃~70℃ -20℃~150℃ -10℃~70℃ -10℃~70℃
感应线长度 2M 1M/2M 2M 1M/2M 2M 2M
※注
1.不可超过接点容量(P=V×I)。
2.测量使用的标准磁石:Φ15.5×Φ8×5t(异方性橡胶磁石)。
注意事项

①在使用二线式的磁性开关时,一定要串接负载后才能够使用,否则会因电流过大导致磁性开关烧毁。

②在使用(DC)直流电源时,棕色线要接在高电位(+),蓝色线接在低电位(-),否则指示灯不会亮。若是接线非上述的情形,并不会损坏磁性开关,只要将两条接线对调,指示灯即可正常指示。

③使用磁性开关时,应尽量远离强磁场或周边有导磁金属的环境,以避免干扰。

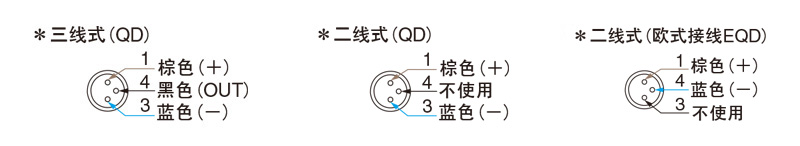

M8公头接线
M8公头接线

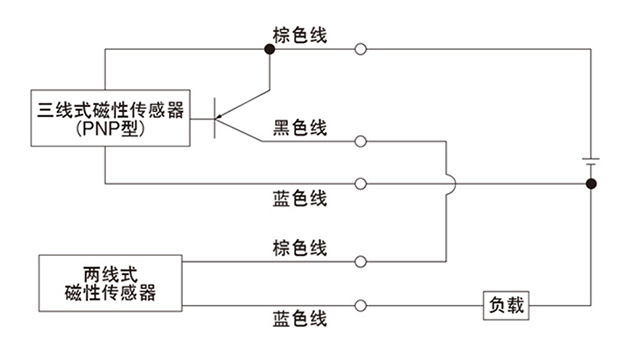

三线式(PNP型)与两线式磁性传感器串联接线方式
三线式
