缸径尺寸选定计算公式
缸径尺寸选定一览表假设负荷率=1
缸径DD 推出受压面积(cm²) 活塞杆径D 拉力受压面积(cm²) 140kgf/(cm²)
推力F1 拉力F2
20 3.14 12 2.0 440 281
25 4.91 14 3.4 687 472
32 8.04 20 4.9 1,126 686
40 12.57 25 7.7 1,759 1,072
50 19.63 30 12.6 2,749 1,759
63 31.17 35 21.6 4,364 3,017
80 50.27 40 37.7 7,037 5,278
100 78.54 50 58.9 10,996 8,247
125 122.72 60 94.4 17,181 13,222
※ 标准品的推力F为140kgf/cm2,70kgf/cm2・210kgf/cm2的产品也可作为特注品来订购。
计算公式

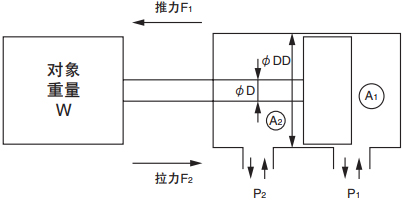

【推力】

● F1=A1×P1×B

● A1:推侧活塞受壁面积(cm²)



● DD:油缸缸径

● D:油缸活塞杆径内径

● P1:推侧作动壁力kgf/cm²

● B:负荷率

【拉力】

● F2=A2×P2×B

● A1:拉侧活塞受壁面积(cm²)



● DD:油缸缸径

● D:油缸活塞杆径内径

● P1:拉侧作动壁力kgf/cm²

● B:负荷率

【例题】

用140kgf的油缸驱动500kg的滑块时,应该用多少内径的油缸?

[条件]

滑块重量:500kg

油缸作动压力:140kgf/cm²

负荷率=1(※假定以1来计算)

【推力计算范例】

【拉力计算范例】

根据左侧的一览表,拉侧活塞受壁面积为3.6以上时,内径必须为32mm以上。

关于弯曲强度最大行程的计算例

缸径:DD=100mm

杆径:D=56mm

压力:140kgf/cm²

纵弹性系数:E=21000

末端系数:n=¼

在上述的条件下,保证弯曲符合不超过承受最大压力的容许弯曲负重的安全系数设为n=4时

根据欧拉公式,这时最大的行程为

答案:S=L-L0

标准型油缸安装方式及尺寸
Code 名称 图纸 使用条件 末端系数
LA 径向脚座型 1/4
4
FA 前法兰型 1/4
4
FB 后法兰型 1/4
4
S=L-L0   S:行程mm   L:伸长时固定孔距mm   L0缩回时固定孔距mm

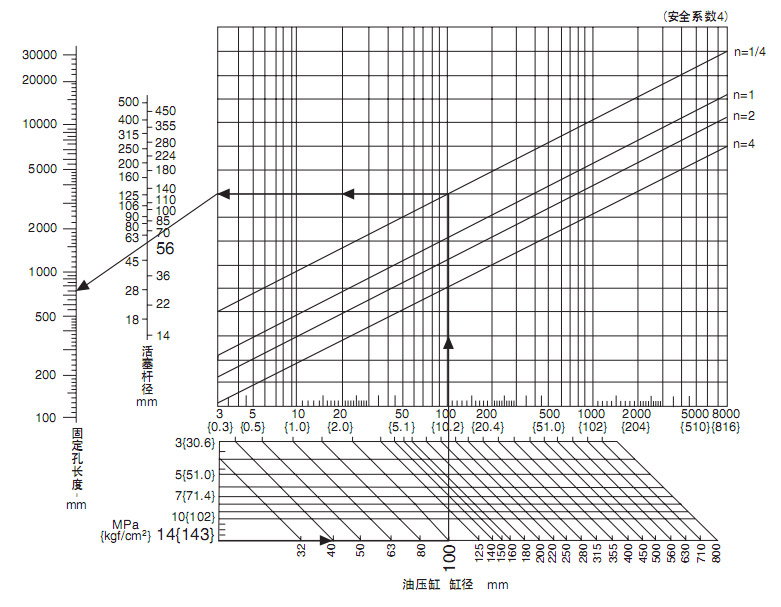

弯曲强度最大行程一览表
