革新中的MiSUMi直线轴承

紧凑型直线轴承

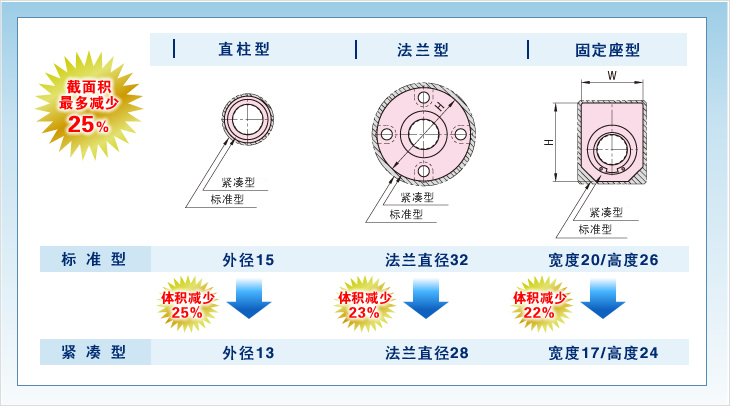

  • ・与标准型相比而言,截面积最多减少25%!
  • ・滚珠列数制成6列,确保基本动态额定负载的平均值为标准型的90%!
LMK12 代表示例1
代表型号 LMK12
交货期 第9天发货

参阅产品详情

LHCKW12 代表示例2
代表型号 LHCKW12
交货期 第9天发货

参阅产品详情

紧凑型直线轴承


(dr)
直柱型/
法兰型
法兰型 固定座型 基本动态额定负载(CN)
外径(D) 法兰直径(H) 宽度(W) 高度(H) 单衬型 双衬型
紧凑型 标准型 紧凑型 标准型 紧凑型 标准型 紧凑型 标准型 紧凑型 标准型 紧凑型 标准型
8 13 15 -2 28 32 -4 17 20 -3 24 26 -2 235 265 383 431
10 17 19 -2 35 40 -5 23 26 -3 30 32 -2 368 372 585 588
12 19 21 -2 38 42 -4 25 28 -3 32 34 -2 381 412 608 657
16 26 28 -2 44 48 -4 33 36 -3 43 49 -6 608 775 965 1230
有100种可供选择!!

规格:dr8/10/12/16四种规格 长度:单衬型双衬型2种
形状 :直柱型/标准法兰型/嵌入式法兰型/加高方型5种
材质 :外壳SUJ2/带无电解镀镍SUJ2两种

产品种类

类型 轴承外壳材质
SUJ2
- 无电解镀镍
形 状 长 度 保持器材质
树 脂
直柱型 单衬型 LMK -
双衬型 LMKW -
标准法兰型 单衬型 LH□K LH□KM
双衬型 LH□KW LH□KWM
嵌入式法兰型 单衬型 LHI□K -
双衬型 LHI□KW -
中间法兰型 双衬型 LHM□KW -
加高方型 单衬型 LHSSK -
双衬型 LHSSKW -
不景气更需要重新思考!换成MiSUMi制直线轴承可大幅削减经费!!
参阅产品一览
