寿命

滚珠丝杠的寿命是指滚珠滚动面或任一滚珠因交变应力而产生疲劳,直至开始产生剥落现象时的总旋转次数。滚珠丝杠的寿命可由基本动额定负载求得,可按下面的公式计算。

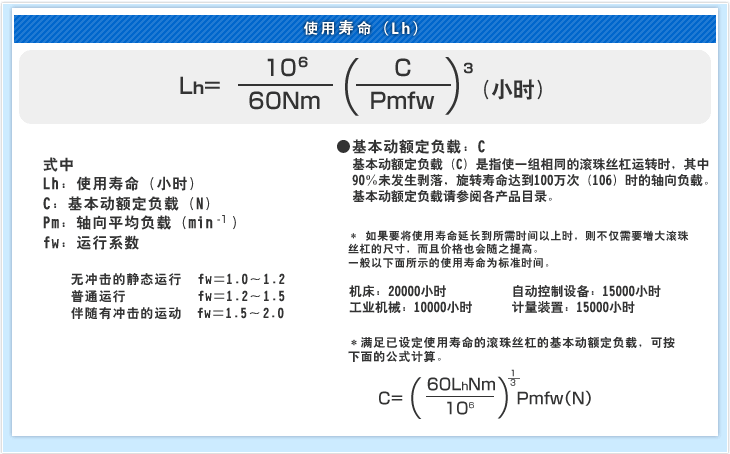

使用寿命(Lh)

寿命时间计算范例

使用条件

・滚珠丝杠型式 BSS1520(Φ15、螺距 5)
・轴向平均负载Pm 250N
・平均转速 Nm 2118(min-1)
・运行系数fw 1.2

计算内容

BSS1520的基本动额定负载C为4400N,

寿命时间计算范例

因此,使用寿命为24824小时。

轴向负载

加速时、低速时、减速时等的各种运行模式下,丝杠轴所承受的轴向负载各不相同,可由下面的公式计算。

-轴向负载的计算公式-
A匀速时・・・轴向负载(Pb)=μWg
B加速时・・・轴向负载(Pa)=Wα+μWg
C减速时・・・轴向负载(Pc)=Wα-μWg

*垂直安装时,应去除“μ”后再计算。
μ:直线导向摩擦系数(直线导轨为0.02)
W:移动部分重量N
g:动力加速度9.8m/s2
α:加速度(*
(*)加速度(α)=(Vmax/t)×10-
    Vmax:快速进给速度mm/s
    t:加减速时间s

轴向平均负载和平均转速的计算公式

轴向平均负载和平均转速可通过各种运行模式的运行时间比列计算。

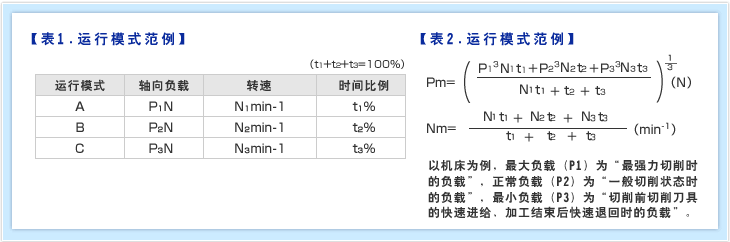

表1.的运行模式,可通过公式2计算轴向平均负载和平均转速。

运行模式范例,运行模式范例

轴向平均负载和平均转速的计算范例

使用条件

运行模式 轴向负载 转速 时间比例
A 343N 1500mim 29.4%
B 10N 3000mim 41.2%
C 324N 1500mim 29.4%

计算内容

①轴向平均负载

轴向平均负载

因此,轴向平均负载Pm为250N。

②平均转速

平均转速

因此,平均转速Nm为2118min。
