容许转速

滚珠丝杠的转速由所需的进给速度和滚珠丝杠的螺距确定,不可超过容许转速。
容许转速可由转轴的危险速度和在螺帽内循环的滚珠的极限转速DmN值这2项条件而定。

危险速度

将滚珠丝杠的转速与丝杠轴所具有的固有振动相一致的危险速度的80%以下设为容许转速。

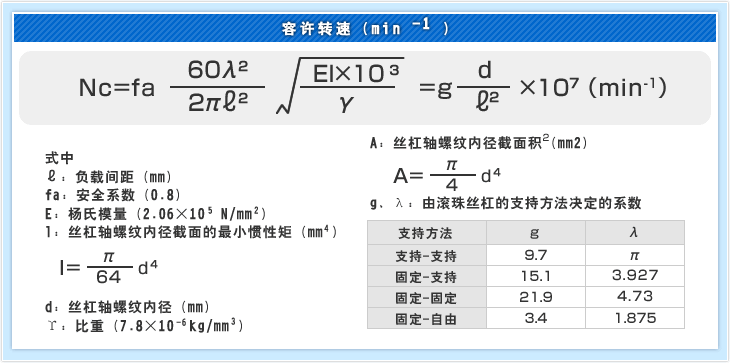

容许转速可由下面的公式算得。

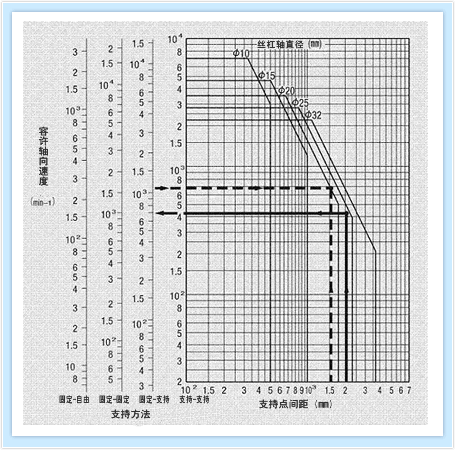

并且,通过表2.容许转速线图,也可方便地确认各丝杠轴直径所对应的容许转速值。

容许转速(min-1)

容许转速的计算范例

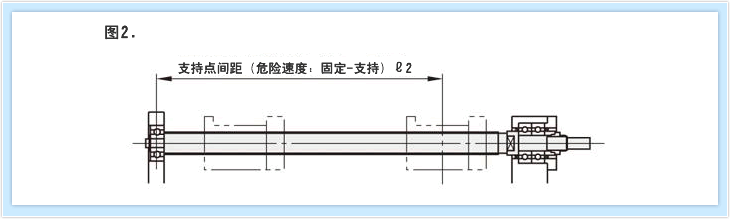

求图2.的条件下的容许转速。

使用条件

  • ・丝杠轴直径 Φ15、螺距 5
  • ・安装方法 固定-支持
  • ・负载作用点间距ℓ2 790mm

计算方法

安装方法为固定-支持,g=15.1,因此容许转速(Nc)

容许转速的计算范例

因此,转速不可超过3024-min-1。

容许转速的计算范例

■表1.容许轴向负载线图

容许轴向负载线图

符合使用条件的丝杠轴直径计算范例

使用条件

  • ・丝杠外径 20
  • ・支持点间距 1500mm
  • ・安装方法 固定-支持

计算内容

  • ①在表1.上求取从支持点间距1500mm起的铅垂线和丝杠轴外径Φ的交点。
  • ②该交点起作水平线,与固定-支持的容许转速标尺相交,交点的读数即容许转速。

使用条件

  • ・支持点间距 2000mm
  • ・最高转速 1000min-1
  • ・安装方法 固定-固定

计算内容

  • ①在表2上,从支持点间距2000mm起作铅垂线,从固定-固定标尺的容许转速1000min-1点起作水平线,求出该2条直线的交点。
  • ②以该交点为容许范围的轴径25mm,即能满足1000min-1的最高转速。

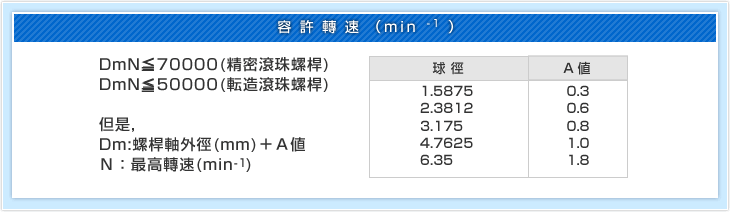

DmN值

螺帽内部滚珠的公转速度过高时,其冲击力会损伤循环部。该极限值即DmN。

容许转速
