容许轴向负载

对于可能导致丝杠轴发生压曲破坏的压曲负载,能确保安全使用的负载,称为轴向容许负载。
丝杠轴承受的轴向最大负载必须小于容许轴向负载。

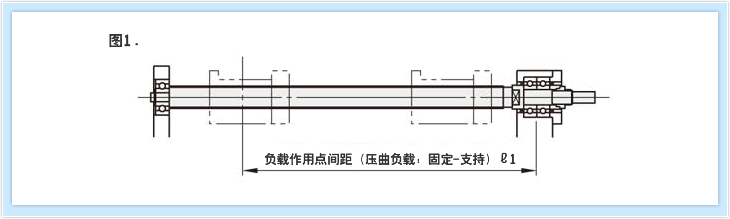

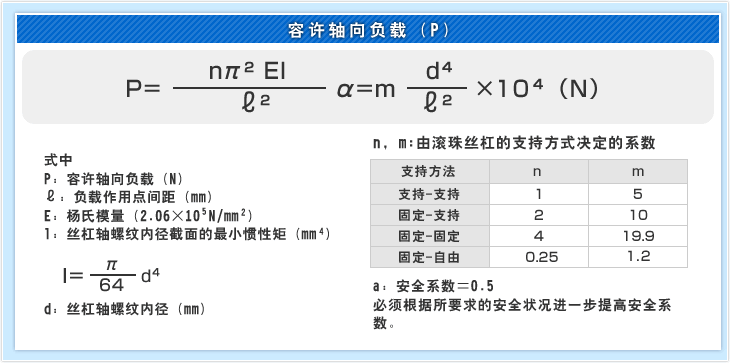

容许轴向负载可由下面的公式算得。
并且,通过表1.容许轴向负载线图,也可方便地确认各丝杠轴直径所对应的容许轴向负载值。

容许轴向负载(P)

容许轴向负载的计算范例

使用条件

  • ・丝杠轴直径 Φ15 螺距 20
  • ・安装方法 固定-支持
  • ・负载作用点间距ℓ1 820mm
  • ・丝杠轴螺纹内径d 12.5

计算内容

安装方法为固定-支持,m=10,因此容许轴向负载(P)

容许轴向负载的计算范例
容许轴向负载的计算范例

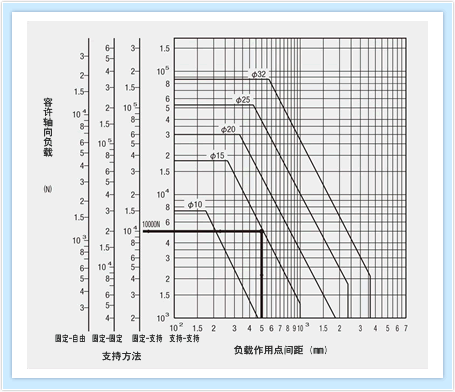

■表1.容许轴向负载线图

容许轴向负载线图

符合使用条件的丝杠轴直径计算范例

使用条件

  • ・负载作用点间距 500mm
  • ・安装方法 固定-支持
  • ・轴向最大负载 10000N

计算内容

  • ①在表1上,从负载作用点间距的500mm点起作铅垂线,从固定-支持标尺的容许轴向负载10000N点起作水平线,求出该2条直线的交点。
  • ②选择以该交点为容许范围的轴径:15mm以上。
