滚珠丝杠的螺距精度

滚珠丝杠的螺距精度由JIS规格的特性项目(ep、vu、v300、v2π)所规定。
各种特性的定义和容许值如下所示。通常,确认滚珠丝杠的代表移动量误差未超过所需的定位精度范围后,选定所用滚珠丝杠的精度等级。

滚珠丝杠的螺距精度

■表1.定位用(C系列)的代表移动量误差(±ep)和
 变动(Vu)的容许值

单位:µm

螺纹部有效长度
(mm)
精度等级
C3 C5
大于 以下 代表移动量误差 变动 代表移动量误差 变动

315
400
500
630
800
1000
1250
315
400
500
630
800
1000
1250
1600
12
13
15
16
18
21
24
29
8
10
10
12
13
15
16
18
23
25
27
30
35
40
46
54
18
20
20
23
25
27
30
35

■表2.定位用(C系列)相对于位移300mm的变动
(V300)和螺距周期性误差(V2π)的标准值

单位:µm

精度等级 C3 C5
项目 V300 V2π V300 V2π
标准值 8 6 18 8

■表3.传送用(Ct系列)相对于位移300mm的变动
(V300)的标准值

单位:µm

精度等级 Ct7 Ct10
V300 52 210

[!]传送用(Ct系列)的代表移动量误差(ep)可根据ep=2·Lu/300·V300计算。

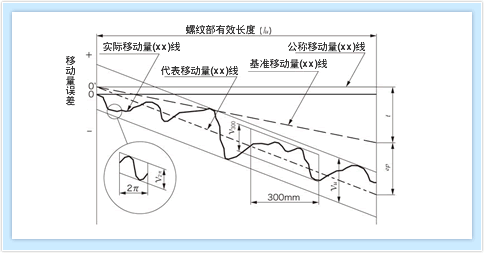

术语 符号 意义
代表移动量误差 ep 代表移动量减去基准移动量后的数值。
变动


V300
V2π
  • 根据与代表移动量平行的2条直线所截取的最大实际移动量,规定了以下3个项目。
  • 螺纹部有效长度相对应的最大实际移动量
  • 相对于螺纹部有效长度之间任意300mm的最大实际移动量
  • 相对于螺纹部有效长度之间任意1转(2πrad)的最大实际移动量
基准移动量 ls 相对于公称移动量(lo),对因温度上升或负载所产生的位移量作了修正的轴向移动量
基准移动量目标值 t 螺纹部有效长度对应的基准移动量减去公称移动量后的数值。
考虑因温度变化和外部负载导致丝杠轴伸缩时,需补偿位移量后再确定。其值可由实验或经验得出。
实际移动量 la 实际测量所得的移动量
代表移动量 lm 代表实际移动量倾向的直线。
根据表示实际移动量的曲线,用最小二乘法或简单适当的近似方法计算出的直线。

滚珠丝杠轴向间隙

轴向间隙虽然对朝一个方向进给时的定位精度无影响,但是当进给方向相反时,或者轴向负载方向相反时,即形成背隙,对定位精度产生不良影响。应根据所需的定位精度选择滚珠丝杠的轴向间隙。

■表4.压轧滚珠丝杠的轴向间隙

种类 代表Type 丝杠轴直径 螺距 轴向间隙(mm)
标准型螺帽
精度等级C7
BSST 8 2 0.003以下
10 4
12 4
15 5
10
20
20 5
10 0.005以下
20 0.003以下
25 5
10 0.005以下
标准型螺帽
精度等级C10
BSSZ
BSSR
8 2 0.005以下
4
10 2
4
10
12 4
10 0.10以下
14 5
15 5
10
20
20 5
10 0.15以下
20 0.10以下
25 5
10 0.20以下
25 0.12以下
28 6 0.10以下
32 10 0.20以下
32 0.15以下
紧凑型螺帽
精度等级C10
BSSC 8 2 0.05以下
10 2
12 4
15 5 0.10以下
10
20 5
10
25 5
块状螺帽
精度等级C10
BSBR 15 5 0.10以下
20
25
15 10
20
25

■表5.精密滚珠丝杠的轴向间隙

种类 代表Type 丝杠轴直径 螺距 轴向间隙(mm)
标准型螺帽
精度等级C3
BSX 6 1 0
(预压)
8 1
2
10 2
12 2
5
15 5
8 2 0.005以下
12 2
4
5
标准型螺帽
精度等级C5
BBS
(BSL)
10
15 5
10
20
40 0.010以下
20 5 0.005以下
10
20
40
25 5
10
20
标准型螺帽
精度等级C7
BSSE 8 2 0.030以下
10 2
4
12 2
5
10
15 5
10
20
20 5
10
20
25 10
20

螺距精度的选择范例

使用条件

  • ・丝杠轴直径 Φ15 螺距 20
  • ・行程 720mm
  • ・定位精度 ±0.05mm/720mm

选择内容

求取符合使用条件的滚珠丝杠的螺距精度后,选择精度等级。

①考虑螺纹部长度
行程+螺帽长度+余量=720+62+60+=842mm
*余量为万一发生超程时的保险措施,通常设定为螺距的1.5~2倍。
 螺距20×1.5×2(两端)=60
②考虑螺距精度
利用P■■■表1.求取与螺纹部分长度842mm相对应的代表移动量误差±ep的容许值。
C3…±0.021mm/800~1000mm
C5…±0.040mm/800~1000mm
③确定螺距精度
已知要满足使用条件的定位精度±0.05mm/720mm,
合适的螺纹精度等级为C5(±0.040/800~1000mm)。

轴向间隙的选择范例

使用条件

  • ・丝杠轴直径 Φ15 螺距 5
  • ・容许的背隙量 ±0.01mm

使用条件

从表5.可知,丝杠轴直径Φ15规格、轴向间隙0.005mm以下的精度等级C5,可满足容许背隙量±0.01mm的条件。
