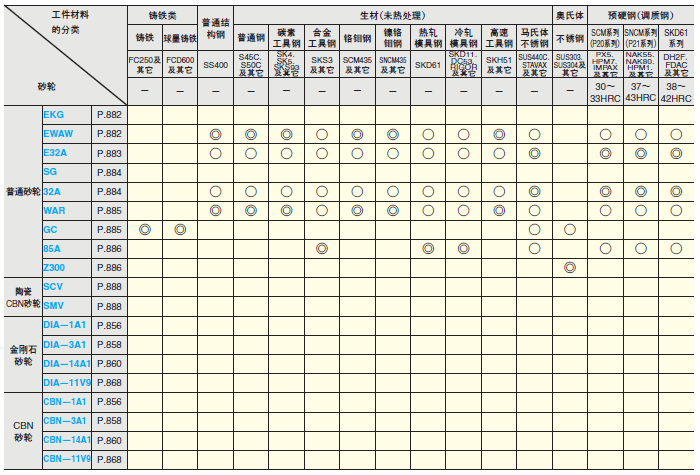

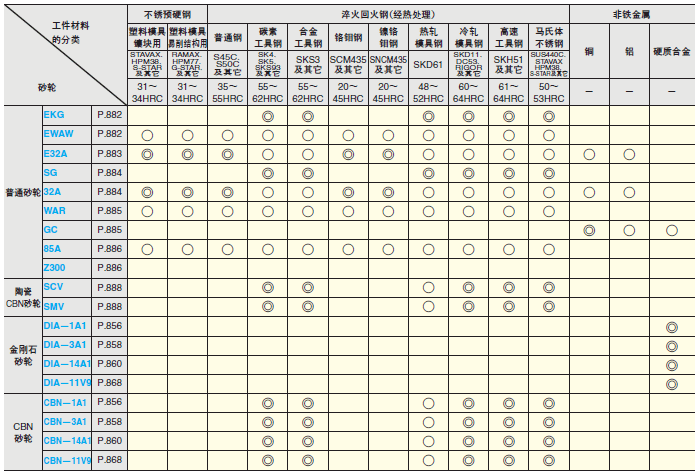

普通砂轮 DIA/CBN砂轮・普通砂轮选定表

普通砂轮・金刚石/ CBN砂轮的选择方法



普通砂轮的特点

砂轮磨粒种类 颜色 特点
KG 蓝色 微晶性磨削材料,磨削性能优于WA磨粒,可进行高效磨削的高级别砂轮。
WA 白色 脆性白色氧化铝磨料,含Al2O3 99%以上。
适用于淬火钢、合金钢、高速钢、高碳钢等材料的磨削,也可用于螺纹、齿轮及薄壁零件加工的最常用的砂
轮。
32A 白色 单结晶氧化铝磨料,具有良好的硬度和韧性,适合难磨削的合金工具钢、不锈钢的加工,在成型加工等精密
加工中能发挥很好的效果。
GC 绿色 绿色碳化硅磨料,含SiC 99%以上,可在硬质合金、非铁金属以及非金属加工中发挥奇效。
85A砂轮 粉色 可用于普通钢至合金钢等任意一种钢材的加工,并在合金钢、工具钢以及淬火钢的加工中发挥出高性能。
SG砂轮 蓝色 可用于普通钢至合金钢等任意一种钢材的加工,并可实现高效磨削加工的顶尖的陶瓷砂轮。
Z300砂轮 淡黄色 在不锈钢SUS300系列难切削材料的磨削中可发挥出奇效。

普通砂轮的粒度与“表面粗糙度”和磨削条件;结合度和磨削条件的关系

粒度(#) 表面粗糙度
#46 用于加工表面粗糙度在Ra3.2 μm(Rz12.5 μm)左右的粗磨加工。
#60 用于加工表面粗糙度在Ra1.6 μm(Rz6.3 μm)左右的磨削加工。
#80 用于加工表面粗糙度在Ra0.8 μm(Rz3.2 μm)左右的磨削加工。
#100~220 用于加工表面粗糙度在Ra0.2 μm(Rz0.8 μm)以下的精磨加工。


  粗#46 细#220 详细说明
磨削量 磨削量大 磨削量小 磨削量较大时,请选择粒度更粗的砂轮。
工件材料 韧性材质 脆性材质 工件材料较柔软、较有韧性时,请选择粒度更粗的砂轮。
软材质 硬材质
磨削加工表面粗糙度 粗磨加工 精磨加工 磨削加工表面粗糙度较粗时,请选择粒度更粗的砂轮。
砂轮接触面积 面积大 面积小 砂轮的接触面积较大时,请选择粒度更粗的砂轮。



H I J K
详细说明
工件材料 脆性材质 韧性材质 工件材料较脆时,请选择更软的砂轮结合度。
硬材质 软材质 工件材料较硬时,请选择更软的砂轮结合度。
磨削量 磨削量小 磨削量大 磨削量较大时,请选择更硬的砂轮结合度。
砂轮接触面积 面积大 面积小 接触面积较大时,请选择更软的砂轮结合度。
砂轮线速度 快速线速度 慢速线速度 线速度较快时,请选择更软的砂轮结合度。
砂轮进给速度 快速进给 慢速进给 进给速度较快时,请选择更软的砂轮结合度。
机械振动 振动大 振动小 机械振动较大时,请选择更软的砂轮结合度。

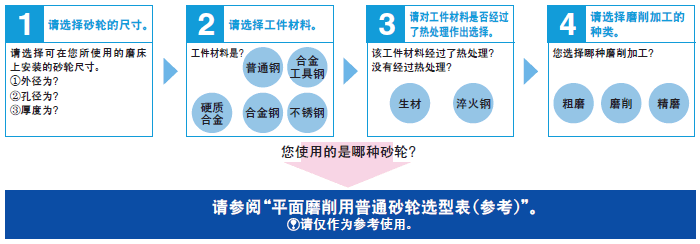

普通砂轮的选择方法(参考)

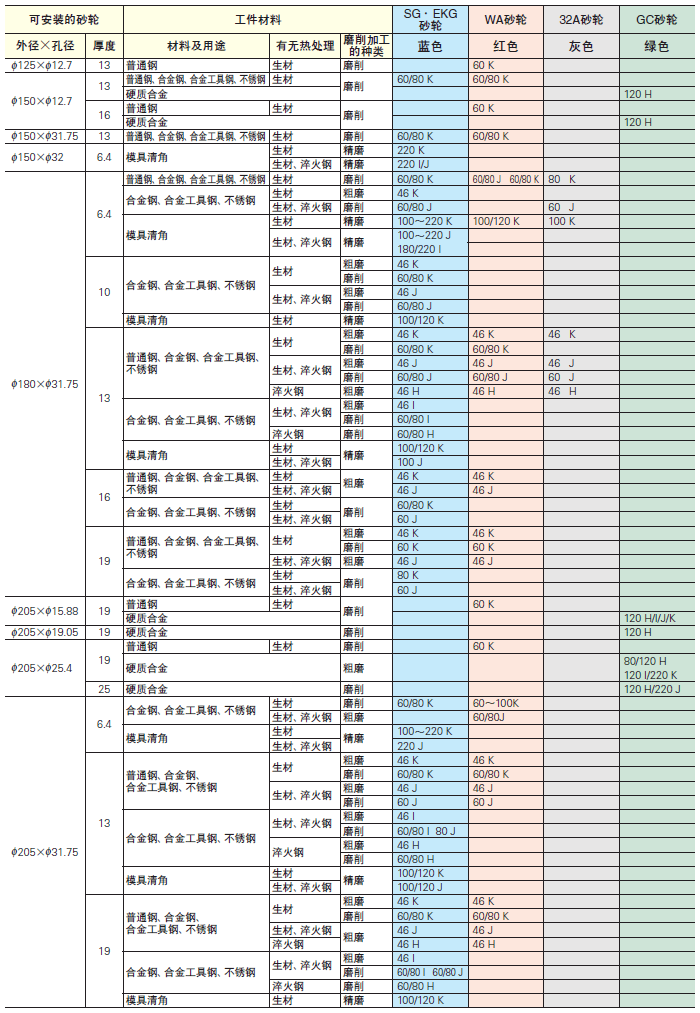

平面磨削用普通砂轮选型表(参考)
