DIA/CBN砂轮 DIA/CBN砂轮选定表

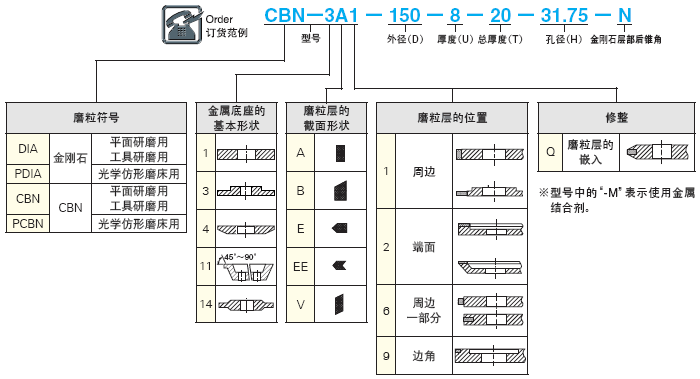

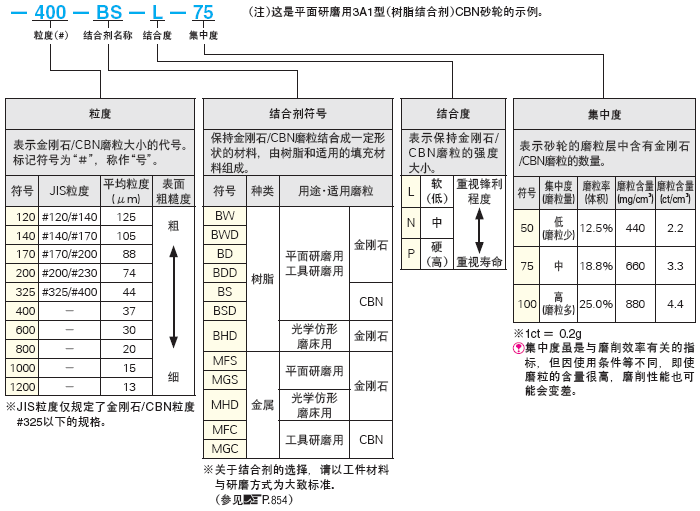

MiSUMi金刚石/CBN砂轮的代号说明

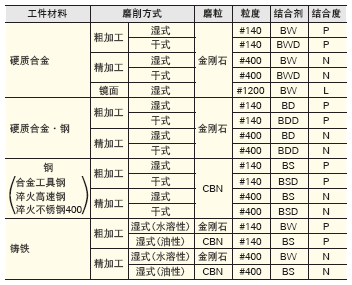

平面研磨用、工具研磨用金刚石/CBN砂轮的选择方法(参考)

■树脂结合剂(1A1/3A1/14A1/11V9)


■金属结合剂(1A1/3A1/14A1)


■金属结合剂(11V9)

树脂结合剂不适用于生材、预硬模具钢。基本适用于高硬度钢。
树脂结合剂不适用于不锈钢300。
树脂结合剂不适用于干式镜面加工。
湿式加工时,根据水溶性或油性磨削液而选择不同的树脂结合剂。
树脂结合剂适合硬质合金的平面、外圆和内圆加工。

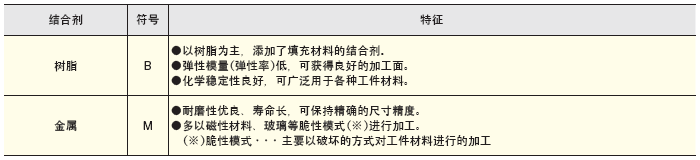

结合剂(BOND)

·使金刚石/CBN的磨粒结合,形成轮状,在受到切削反力时,保持磨粒不易脱落,由树脂和填充材料组成。
金刚石/CBN砂轮的结合剂,有陶瓷、树脂、金属和电镀4种。MiSUMi为您备有树脂(热固树脂)结合剂和金属结合剂两种。

※结合剂符号在JIS标准中规定了首字母(树脂时为“B”),其后的符号由各厂家自行决定。

结合度

·结合度表示结合剂(BOND)保持磨粒的强度大小。按英文字母分为26类。A类表示结合度低, Z类表示结合度高。换句话说,如果要重视锋利度,则选用A类,如果要重视使用寿命,则选择Z类。
·MiSUMi为您准备了L(软)、N(中)、P(硬)3种类型的常用结合剂。如果要重视锋利度, 则选用L类, 如果要重视使用寿命, 则选择P类。

集中度

·集中度表示金刚石/CBN砂轮的磨粒层中含有的磨粒数量(体积比例)。在磨粒层中,磨粒所占体积为25%(4.4ct/cm3)时,集中度被定义为100。集中度越高,磨粒越多,价格也越高。一般使用的集中度多为75。

CBN的特点

CBN即氮化硼立方晶体(Cubic Boron Nitride)的简称,硬度仅次于金刚石,热稳定性好,因遇铁呈惰性,适用于金刚石难以加工的淬火特种钢的磨削。

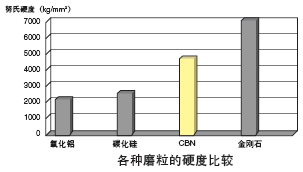

CBN的硬度

CBN的硬度仅次于金刚石,约为普通砂轮氧化铝磨粒或碳化硅磨粒的2倍。
