刀具与适用的刀柄

铣刀刀柄的种类

主要用于立铣刀加工。
立铣刀的刀柄以直柱型的产品为对象,强力夹持柄部。
根据刀具夹持方法的不同,其种类也不同。

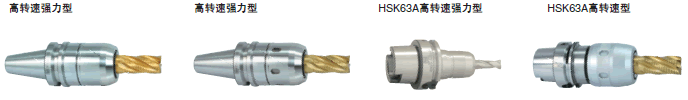

(1) 强力锁紧式
型号
BT□□-ASGBT□□-ASCHSK63A-ASGHSK63A-ASC
■和铣刀刀柄弹簧夹头式不同,夹头和柄部为连体型构造。
■圆筒式的直柱型套筒的外径稍微呈锥形,如果使锁定环向夹紧方向旋转,滚针将以螺旋状移动,通过夹头弹性变形的收缩来夹持刀具。
■特点在于夹持力好,精度高,最适用于立铣刀的半精加工、精加工等切削加工。


(2) 精密夹头式
型号
BT□□-CTMBT□□-CTBT□□-CTHHSK63A-ASKBT□□-ASC□□BT□□-ASK□□
BT□□-ER□□C□□-ER□□C□□M-ER□□

■由夹头本体、弹簧套筒、紧固螺帽3部分构成。
■将夹头本体套入夹头外周的锥部,一边将紧固螺帽旋入夹头本体,一边紧固夹头,夹紧刀具。
■其难点在于夹持力比滚珠锁定式夹头小,但因具有切削加工必要的高刚性,所以最适用于从粗加工到半精加工的立铣刀、钻头加工。
■特点是夹头的种类繁多,弹簧套筒的夹持范围较广。从机械主轴端面到刀具的尺寸较短,可进行稳定切削。
