车削刀具 CBN刀片说明・切削条件

BNC200材质说明


■概要
最大限度提高了CBN烧结体的强度和韧性,并结合耐磨损性优异的TiARN基底的特殊陶瓷涂层,使刀片兼备高水平的耐崩损性和耐磨损性。
从精加工到粗加工、断续切削、强力切削的广阔应用领域,都具有稳定的耐久性。

■特点
● 在所有淬火钢零件的加工中均可发挥最优越的性能。
● 用于高效加工及断续加工,具有稳定的长寿命。
● 在去除渗碳层等大切深量的粗加工中,具有稳定的长寿命。

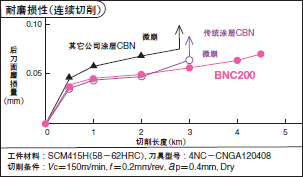

切削性能


CBN材质说明

材质名称 材质 特点
BNC200 韧性优异的高强度母材
耐磨损性优良的涂膜处理。
最适用于大切深量的高效加工和渗碳层去除加工。
MBN25 CBN粒子通过陶瓷而紧密结合 适用于淬火钢的连续切削和断续切削,同时具有耐磨损性与耐崩损性的优良材质。
MBN60 CBN相互结合,含有大量的CBN粒子 切削性良好、可使烧结部件的切削毛刺变得很小。
适用于铸铁的高速切削。

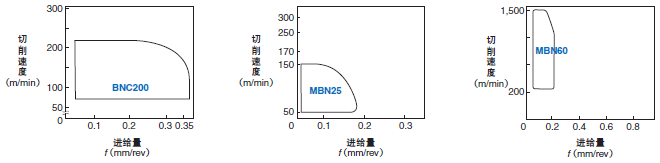

CBN推荐切削条件

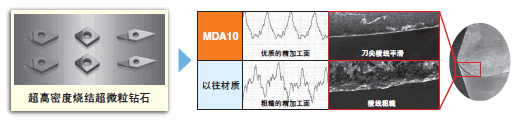

烧结钻石MDA10材质说明


● 加工面的面粗度大幅提高
● 适用于所有的铝合金和非铁合金的加工

MDA10推荐切削条件

被削材 切削速度Vc 进给f 切深ap
铝合金 ~3,000 ~0.2 ~3
铜合金 ~1,000 ~0.2 ~3
强化塑料 ~1,000 ~0.4 ~2
木质、无机板材(切断等) ~4,000 ~0.4
石墨 100~600 1 ~2
硬质合金 10~30 ~0.2 ~0.5

CBN是什么呢?

CBN是Cubic Boron Nitride的缩写。金刚石主成分是炭元素。
CBN是由在化学中两个位置相邻的化学元素硼和氮,以类似于金刚石的构造结合起来的物质。它的硬度仅次于金刚石。与金刚石不同之处在于,这种物质在自然界是不存在的,并且具有耐热等比金刚石更优越的特性。

CBN是怎么做成的呢?

CBN是CBN的粉末和特殊的陶瓷混合后,在一千几百度、五万个大气压的高温高压下烧制加固而成的。顺便说一下,这种烧制加固被称为[烧结],因此CBN也可以称为[CBN烧结体]。
说起5万个大气压可能一下子想象不出来,其大小几乎等同与地球深层的地幔处的压力。

为什么可以用来切削淬火钢呢?

说起刀具材料,一般认为其硬度应该是工件材料的4倍。但仅仅硬度是不行的。比如金刚石和铁容易发生化学反应,因此不适合作为切削淬火钢的材料。而CBN和铁很难发生化学反应,而且耐热性强的CBN和特殊陶瓷的绝妙组合,不仅仅是硬度,其耐崩损性和耐磨性也实现了最适化,所以用来切削淬火钢并不难。

并且……
切削淬火钢不难的秘密除了材料以外还有其他原因。切削如淬火钢那样硬的材料必须在刀具的刃口上也要下功夫。为了在切削受到很大负载的情况下刀尖不会崩损,CBN刀具每个品种都进行了最合适的刃口设计(如左图所示),保持了锋利度和耐崩损性的平衡。[材料和刃口的完美组合]才是切削淬火钢的秘决。
