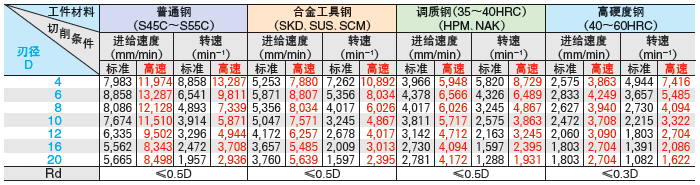

硬质合金立铣刀 推奖切削条件 高进给用圆弧角型

用XCP涂层·TS涂层硬质合金圆弧角型4刃立铣刀进行切削


●请使用刚性好,精度高的设备和夹具。
●当使用的设备不能提高转速时,请将进给速度和转速按相同的比例下调。
●铣刀装夹时,请将刃尖的跳动控制在0.01mm以内。
●请选择适用于工件材料的切削液。
●在进行高速加工时,请避免使用可燃性强的切削液,并同时使用鼓风机或MQL。
●TSC-CR-HFEM3B/TSC-CR-HFEM3S的进给速度请以下述条件的75%使用。
●TSC-CR-HFEM3PB/TSC-CR-HFEM4PB/TSC-CR-LS-HFEM4S的进给速度、转速请以下述条件的50%使用。
●使用由标准立铣刀经追加可选项目加工而成的立铣刀进行切削时,请降低使用条件。
●颈部避让型立铣刀请以切削条件表的数值乘以下表中的比例使用。



型号
XCP-CR-HFEM4S/TSC-CR-HFEM4S/TSC-CR-HFEM4B/TSC-SHP-CR-HFEM4B/TSC-CRLN-HFEM4S


用XCP涂层·TS涂层硬质合金圆弧角型4刃侧面无刀刃型立铣刀进行槽切削


●请使用刚性好,精度高的设备和夹具。
●当使用的设备不能提高转速时,请将进给速度和转速按相同的比例下调。
●铣刀装夹时,请将刀尖的跳动控制在0.01mm以内。
●请选择适用于工件材料的切削液。

型号
XCP-CR-HFEM4N/TSC-CR-HFEM4N

用TS涂层硬质合金复合圆弧角型立铣刀进行切削


●请使用刚性好,精度高的设备和夹具。
●当使用的设备不能提高转速时,请将进给速度和转速按相同的比例下调。
●铣刀装夹时,请将刃尖的跳动控制在0.01mm以内。
●请选择适用于工件材料的切削液。
●在进行高速加工时,请避免使用可燃性强的切削液,并同时使用鼓风机或MQL。
●TSC-MCR-HFEM3S 的进给速度请以下述条件的75%、TSC-MCR-LS-HFEM4S 的进给速度请以下述条件的80%、TSC-MCR-LS-HFEM3S 的进给速度请以下述条件的60%使用。

型号
TSC-MCR-HFEM4S

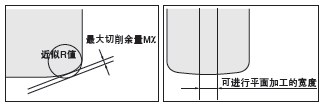

通过CAM定义刀具形状时,为使切削余量为最小,请指定以下的刃径、近似R值。其次,在后续工序中设定切削余量时,请留意最大切削余量M

底面加工时,如将步距设定为小于底刃可加工平面的宽度,就不会出现未切削的残留部分。

为了取得复合圆弧角的效果,请在Ad的最小值~最大值范围内设定加工条件。

加工高硬度钢时,请将切入量Ad设定为最小值。
