丝锥 螺纹底孔用钻头的直径/螺纹啮合率算出方法/切削速度和切削油

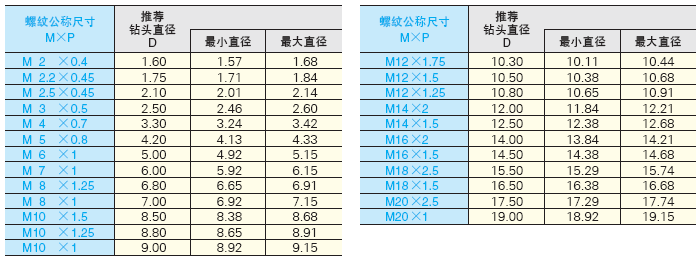

公制螺纹


推荐钻头直径为原JIS2级内螺纹用。
推荐钻头直径请根据钻头材质、形状以及工件材料,选择合适的直径。

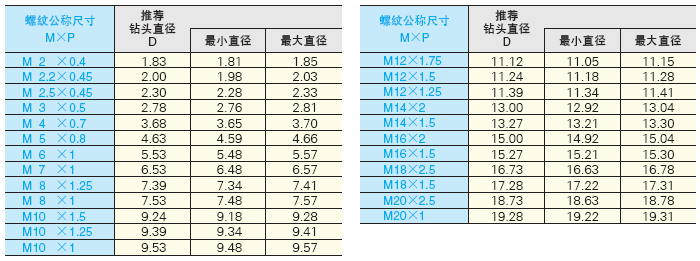

公制螺纹(使用挤压丝锥时)


推荐钻头直径为原JIS2级内螺纹用。
推荐钻头直径请根据钻头材质、形状以及工件材料,选择合适的直径。
底孔直径因工件材料材质、硬度以及形状尺寸等因素,其凸起量会不同,请在试加工的基础上,选择合适的直径。

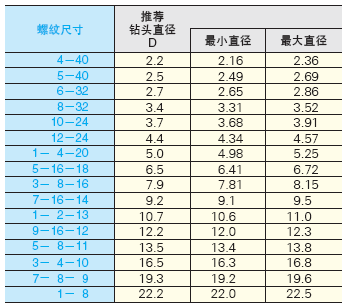

美制螺纹

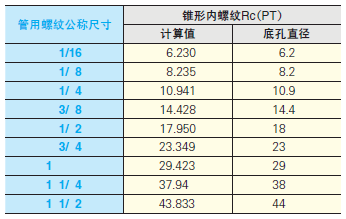

锥管螺纹丝锥(JIS B 0203)


以接头端面为基准,允许有效螺纹部的小直径部螺牙为不完全螺牙时,计算值为直孔尺寸。

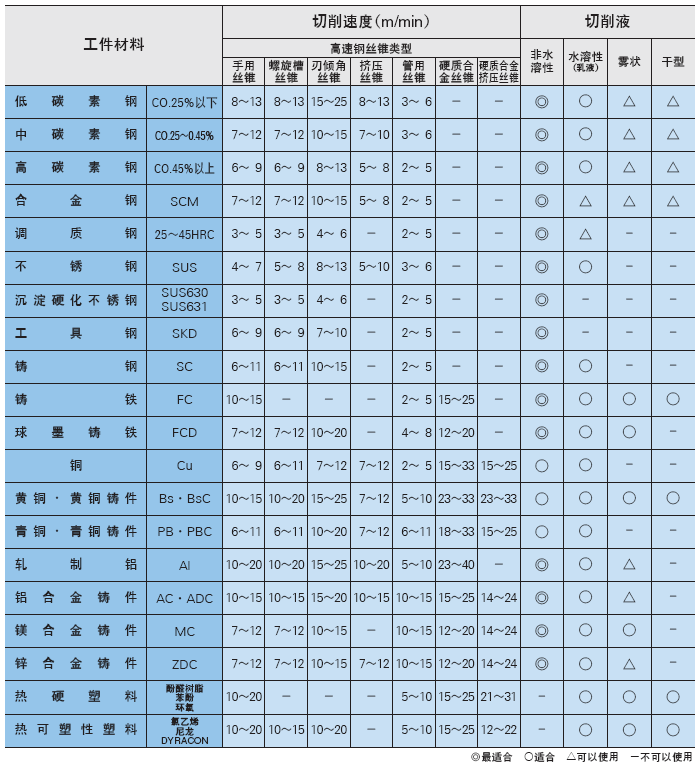

■标准切削速度和适用切削液

该表为一般选择标准,应根据使用条件进行变更。

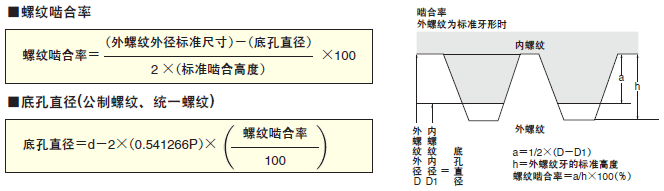

■螺纹啮合率
外螺纹的螺纹牙与内螺纹的螺纹槽的啮合高度和标准牙形高度的比率称为啮合率,公式如下。

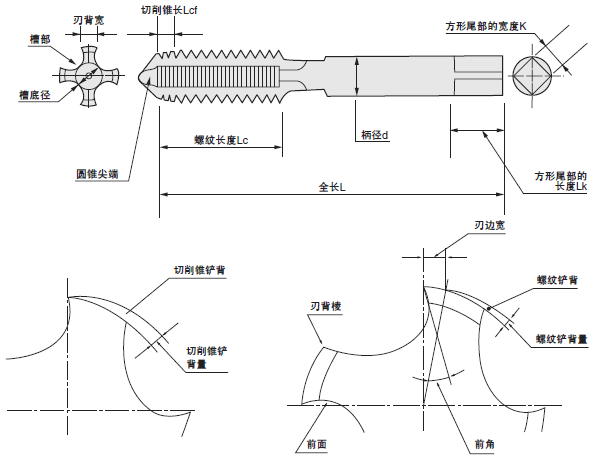

各部分名称


螺纹加工的工具分类

分 类 用 途 特 点
■螺纹铣刀

·通孔、盲孔的螺纹切削
·易熔附难切削材料的螺纹切削
·利用加工中心的弧形切削进行加工
·细化断屑后排出
■挤压丝锥

·通孔、盲孔的螺纹切削
·高精度的螺纹切削
· 利用工件的塑性对其进行挤压加工,不易折损
·不排屑
·可实现稳定的内螺纹加工
■螺旋槽丝锥

·盲孔的螺纹切削 ·将切屑经螺旋槽向孔的入口方向排出
·可切削至盲孔最下端
·对底孔具有良好的切削性
·切削锋利
■刃倾角丝锥

·通孔的螺纹切削 ·将切屑向孔的出口方向排出,不堵塞且不易折损。
·切削锋利
■手用直槽丝锥

·通孔、盲孔的螺纹切削 ·刃尖强度高
·切削选择简便
