硬质合金立铣刀 硬质合金系列别被削材适用范围

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”

MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
XCP TiAN 铜褐色 4,000 1,200 1.0~3.0 0.25~0.40 调质钢(~45HRC)
高硬度钢(~65HRC)
XAC TiAN 紫红色 3,800 900 2.5~3.5 0.35~0.40 普通钢·调质钢(~52HRC)
ALC ACrN 金属灰 3,200 1,100 1.0~6.0 0.30~0.35 普通钢(~45HRC)
非铁材 (铝·铜)
SAC TiAN 紫红色 3,500 800 2.5~3.5 0.35~0.40 普通钢(~39HRC)
非铁材 (铝·铜)
TSC
(高硬度钢用)
TiAN 铜褐色 4,000 1,300 3.0~4.0 0.25~0.30 调质钢(~45HRC)
高硬度钢(~65HRC)
MRC MR 兰灰色 3,500 1,100 2.0~3.0 0.30~0.40 调质钢(~45HRC)
高硬度钢(~60HRC)
TSC TiAN 铜褐色 4,000 1,300 3.0~4.0 0.25~0.30 普通钢·调质钢(~45HRC)
XSC TiAN 紫红色 3,400 900~1,000 1.0~3.0 0.35~0.40 普通钢·调质钢(~45HRC)
DLC DLC 金属黑 4,000 300 1.0~2.0 ≤0.10 铝合金
CRN CrN 银色 2,200 550 2.0~3.0 0.25~0.30 铜合金
DAC DIA 金属黑 9,000 600 7.0~9.0 0.15 石墨

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

涂层特性

覆膜表面硬度约为4,000Hv,气化开始温度约为1,200°C的耐久性优异的涂层,在调质钢(~45HRC)及高硬度钢(~65HRC)的高速加工、干式加工中表现出超群的耐磨损性能,可实现长寿命加工。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
XCP TiSiN 铜褐色 4,000 1,200 1.0~3.0 0.25~0.40 调质钢(~45HRC)
高硬度钢(~65HRC)

涂层颜色随制造批次会有所差异,但质量、性能完全不受影响,尽可放心使用。

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

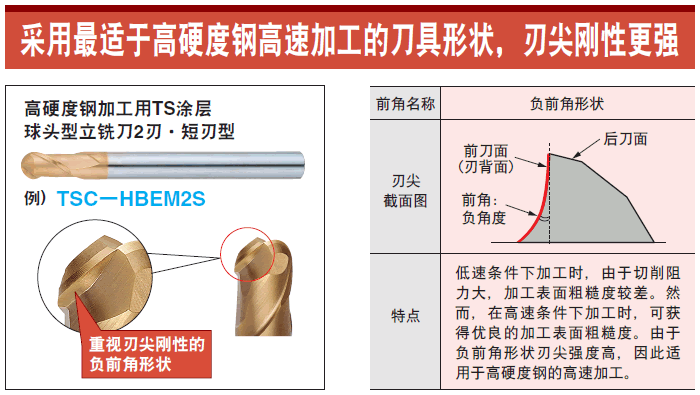

采用呈完整晶体结构的氮化物类复合保护膜,结合力强,耐热性、硬度高。
在调质钢(~45HRC)及高硬度钢(~65HRC)的高速加工、干式加工中刀具的耐磨损性更高,是一种能实现长寿命加工的新一代涂层。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
TSC
(高硬度钢用)
TiSiN 铜褐色 4,000 1,300 3.0~4.0 0.25~0.30 调质钢(~45HRC)
高硬度钢(~65HRC)

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

由于含有CrN成分,润滑性能优良,在非铁金属和软质材料的加工中可发挥稳定的耐磨损性能,最大限度地防止切屑熔敷,保持工件的形状精度。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
ALC ACrN 金属灰 3,200 1,100 1.0~6.0 0.30~0.35 普通钢(~45HRC)
非铁材(铝·铜)

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

覆膜硬度、耐热性高的TiAN涂层,由于增强了覆膜与硬质合金母材的结合力,使刀具更耐磨损,可实现长寿命加工。是一种可适用于多种工件材料加工的全能型涂层。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
XAC TiAN 紫红色 3,800 900 2.5~3.5 0.35~0.40 普通钢·调质钢(~52HRC)

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性


采用呈完整晶体结构的氮化物类复合保护膜,结合力强,耐热性、硬度高。
在普通钢至调质钢的高速加工中刀具的耐磨损性更高,是一种能实现长寿命加工的新一代涂层。

采用以TiAN为基材的涂层,覆膜硬度约为3400Hv,气化开始温度约为1000°C。特性优异。
在普通钢至调质钢的加工中,耐磨损性、润滑性更强。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
TSC TiSiN 铜褐色 4,000 1,300 3.0~4.0 0.25~0.30 普通钢·调质钢(~45HRC)
XSC TiAN 紫红色 3,400 900~1,000 1.0~3.0 0.35~0.40 普通钢·调质钢(~45HRC)
形状 平头型 长颈·锥颈
平头型
大螺旋角型 球头型 长颈·锥颈
球头型
种类数
(标准品)
51 5 4 12 5
可应对的
指定尺寸
刃径(D)
0.01mm
·颈长
·锥颈角度
·颈长
·锥颈角度
颈部避让
追加工
登载页 P.158~P.183
(钛用P.251)
P.184~P.189 P.190
(SUS用P.248)
P.191~P.197
(SUS用P.249)
P.198~P.209

形状 圆弧角型 长颈·锥颈
圆弧角型
粗加工型 其它
锥型 / 倒角型
种类数
(标准品)
29 6 9 14
可应对的
指定尺寸
圆弧角
0.1mm
·圆弧角 ·颈长
·锥颈角度
颈部避让
追加工
登载页 P.210~P.226
(SUS用P.249)
P.227~P.231 P.232~P.235
(SUS用P.250)
P.240~P.248
(SUS用P.250)

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

耐磨损性和耐熔敷性优异,用于铝合金加工可获得良好的精加工表面。
与采用耐磨损性、结合力强的CrN涂层,对铜合金的摩擦系数小,耐熔敷性优异。
与硬质合金母材结合力优良的DIA涂层,可在非铁金属材料的加工中发挥强大威力。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
CRN CrN 银色 2,200 550 2.0~3.0 0.25~0.30 铜合金
DAC DIA 金属黑 9,000 600 7.0~9.0 0.15 石墨
DLC DLC 金属黑 4,000 300 1.0~2.0 ≤0.10 铝合金
●立铣刀的涂层种类·特点
涂层种类 XCP TS MRC TiAN ALC DLC CrN DIA
特性 表面硬度
Hv
3,500~4,000 3,500~4,000 3,500 3,000~3,800 3,000~3,200
3,000~4,000 1,800~2,200
9,000
涂层厚度
μm
1.0~3.0 3.0~4.0 2.0~3.0 2.5~3.5 1.0~6.0 1.0~2.0 2.0~3.0 7.0~9.0
耐氧化温度
1,100~1,300 1,200~1,300 1,100 750~900 1,000~1,100 250~300 500~550 600
涂层粗糙度
Ra: μm
0.10~0.20 0.10~0.20 0.10 0.08~0.10 0.10~0.20 0.03~0.04 0.10~0.20 1~2
摩擦系数
μ
0.25~0.40 0.25~0.30 0.30~0.40 0.35~0.40 0.30~0.35 ≤0.10 0.25~0.30 0.15
颜色 铜褐色 铜褐色 蓝灰色 紫红色 金属灰色 金属黑 银色 金属黑
工件材料
(硬度数值为
估计值)
·调质钢
·高硬度钢
~65HRC
·调质钢
·高硬度钢~65HRC
·调质钢
·高硬度钢~60HRC
·普通钢
·调质钢
~52HRC
·普通钢
·调质钢
~45HRC
铝合金 ·铜合金
·铝合金
·石墨
·树脂
·铝合金
奥氏体不锈钢
切削
方法
干式
湿式
※符号说明:◎最适合 ○适合 △较适合
切削方法的适用基准为一般选定基准,根据使用条件可能会有不同。

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

以铝(A)为主要成分,覆膜硬度和耐热性均得到提高的TiAN涂层与硬质合金母材的结合力增强,使刀具更耐磨损,可实现长寿命加工。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
SAC TiAN 紫红色 3,500 800 2.5~3.5 0.35~0.40 普通钢(~39HRC)
非铁材(铝·铜)

返回页首

各种工件材质的适用范围

最适合:加工效率最高
适合:加工效率低于“最适合”
MiSUMi系列名称 普通钢 调质钢 高硬度钢 不锈钢钛合金 非铁材
~39HRC ~45HRC ~52HRC ~54HRC ~65HRC 石墨
CBN
XCP
XAC
ALC
SAC
TSC
(高硬度钢用)
MRC
TSC/XSC
(专用工具)
DLC/CRN/DAC
DLC/
DAC

CRN

DAC

加工不锈钢、铁合金时,建议使用TSC系列(专用工具)。

涂层特性

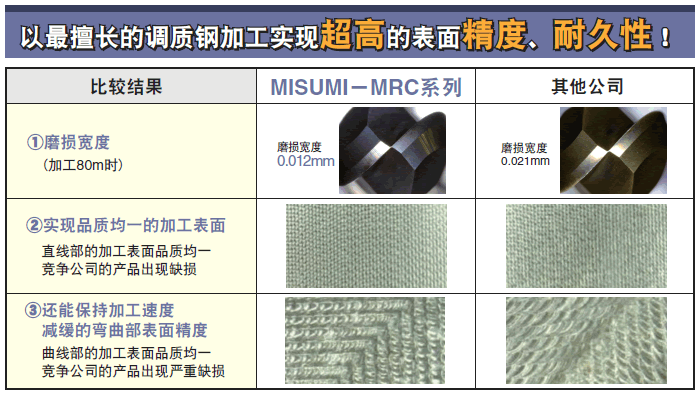

润滑性、耐久性优异,是专用于调质钢及高硬度钢(~60HRC)加工的涂层。
MiSUMi
系列名称
成分
代号
颜色 表面硬度
Hv
气化开始温度
°C
标准膜厚
μm
摩擦系数
μ
最适合的工件材料
MRC MR 兰灰色 3,500 1,100 2.0~3.0 0.30~0.40 调质钢(~45HRC)
高硬度钢(~60HRC)
涂层颜色随制造批次会有所差异,但质量、性能完全不受影响,尽可放心使用。
