案例No.0082
案例名称: 升降机构

凸轮轴承随动器

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
CFUR12-32

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No82中，单个零件编号为CFUR12-32时)
装置总成 案例No_CAD形状 No0082_ASSY
单个零件 案例No_CAD形状_米思米型号 No0082_PARTS_CFUR12-32

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

由于是弧形摆动输出

返回页首

可选的尺寸

■凸轮轴承随动器(带内六角孔型、圆弧型)

用途 主体 螺帽
材质 密封圈 材质 表面处理
无 有
普通型 SUJ2 ○ ○ S45C 四氧化三铁保护膜
相当于SUS440C ○ ○ SUS304 -
低尘 - ○
重载 SUJ2 - ○ S45C 四氧化三铁保护膜
双头螺栓直径 螺纹 外圈直径 外圈宽度 全长
φ8 M8x1.25 φ19 11 32
φ10 M10x1.25 φ22 12 36
φ26
φ12 M12x1.5 φ30 14 40
φ32
φ16 M16x1.5 φ35 18 52

返回页首

精度信息

■凸轮轴承随动器的精度/p>

  • 双头螺栓直径公差：　h7
  • 外圈直径公差：　0/-0.05
  • 外圈宽度公差：　0/-0.12

返回页首

速度·负载（负载信息）

■凸轮轴承随动器参考数据

双头螺栓直径
-外圈直径		 普通型
基本额定动负载C（kN） 基本额定静负载Cor（kN） 最大容许负载（kN） 轨道负载容量（圆弧型）(kN) 极限转速（rpm）
有粘胶型 无密封圈
8-19 4.17 4.65 4.73 1.37 14000 20000
10-22 5.33 6.78 5.81 1.67 11900 17000
10-26 2.06
12-30 7.87 9.79 9.37 2.45 9800 14000
12-32 2.74
16-35 12.00 18.30 17.30 3.14 7000 10000
双头螺栓直径
-外圈直径		 重载
基本额定动负载C（kN） 基本额定静负载Cor（kN） 最大容许负载（kN） 轨道负载容量（圆弧型）(kN) 极限转速（rpm）
有粘胶型
8-19 8.13 11.20 4.73 1.37 3480
10-22 9.42 14.30 5.81 1.67 2880
10-26 2.06
12-30 13.40 19.80 9.37 2.45 2320
12-32 2.74
16-35 20.60 37.60 17.30 3.14 1800

返回页首

关节接头

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
NJTM8-1.25-B8

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No82中，单个零件编号为CFUR12-32时)
装置总成 案例No_CAD形状 No0082_ASSY
单个零件 案例No_CAD形状_米思米型号 No0082_PARTS_CFUR12-32

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

气缸连接用

返回页首

可选的尺寸

■关节接头B尺寸(接头部厚度)选择型

材质 表面处理 凸型 凹型
相当于S45C 四氧化三铁保护膜 ○ ○
无电解镀镍 − ○
SUS304 − ○ ○

■尺寸选择与各部分的尺寸

螺纹直径×螺距 接头部厚度(宽度) 孔径 全长 总厚 宽度
M5×0.8 5・6 φ6 25 12 12
M6×1.0 4・6
M8×1.0 5・8 φ8 35 16 16
M8×1.25
M10×1.25 6・10 φ10 20 20
M10×1.5
M12×1.25 8・10 φ12 40 22 22
M12×1.5

返回页首

精度信息

■关节接头B尺寸(接头部厚度)选择型的精度信息

轴孔径公差：　H7

接头部公差：

凸型(厚度公差) -0.05/-0.15
凹型(宽度公差) +0.15/+0.05

返回页首

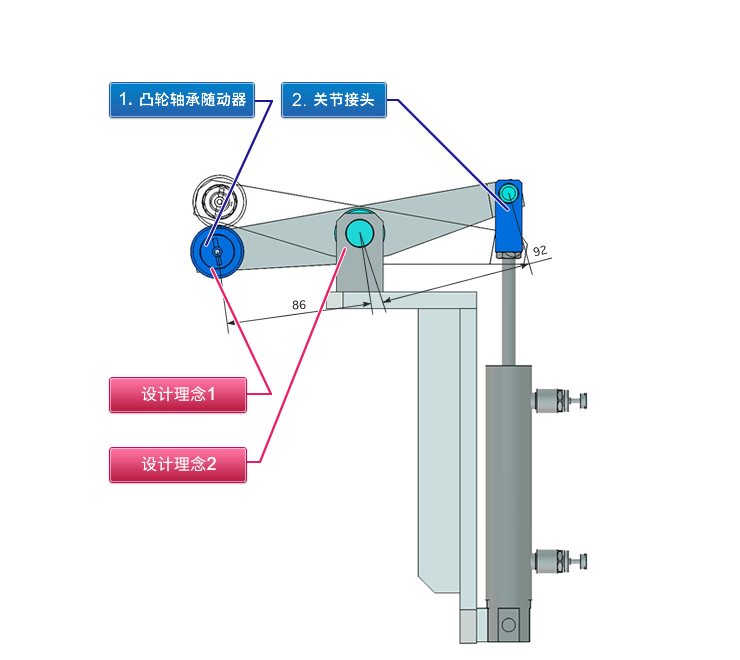

设计理念1：为适应直线提升而使用凸轮轴承随动器

使用手柄的升降器的输出多呈弧形动作。为了使这一弧形动作与被直线导向的工作台接触以实现直线动作，在输出部使用凸轮轴承随动器。

设计理念2：有效使用外购品以降低成本

灵活使用外购的气缸、连接件等，可减少设计工时。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了单纯的连杆机构和气缸的反转升降机构示例。
  • 凸轮轴承随动器的上升，相当于提升动作。

设计要点

  • 根据提升推力计算出手柄比和气缸推力，确定气缸的内径。

    本案例中所说的「杠杆」中，作用力到支点距离与被作用力到支点的距离基本1:1，通过气缸的推力输出为升降机构的推力。可通过改变力臂比及气缸推力得到最合适的输出推力。

  • 提升后，如果会受到反向外力的作用，则应采取必要的防止下降措施。

    外力的作用时，若想保持上升位置，例如可在上升台的下端水平方向安装防落下的横木结构。

  • 由于单件的行程精度不高，如果在上升位置有精度要求，则需要在上升的工作台上使用可进行位置调整的挡块。

    需要在上升的部件（工作台），可在气缸的上方安装 调整螺丝及调整螺丝块的组件进行强制停止，同时调解上升端的精度。

  • 为了避免下降时与使手柄上升的滑台干涉，应考虑适当的形状。根据情况可采用切口设计以避免干涉。

    如凸轮随动器的支撑手柄和上升的工作台不在同一平面上则不会产生相互干涉。如在同一平面产生干涉，请重新修正相互位置，或采用切口设计。

  • 同样，为了避免气缸侧的关节与手柄产生干涉，应注意关节的臂长及手柄形状。
  • 使用外圈圆弧型凸轮轴承随动器(抑制偏载)。
  • 因上升动作而产生负载时，使用气缸的推出侧(本案例与气缸的朝向相反)较为有效。(气缸活塞的受压面积不同。)但应注意活塞杆的屈曲。
  • 可根据需要探讨向旋转支点、摆动支点注油。

米思米零件表

  • 下载米思米零件表（CSV）

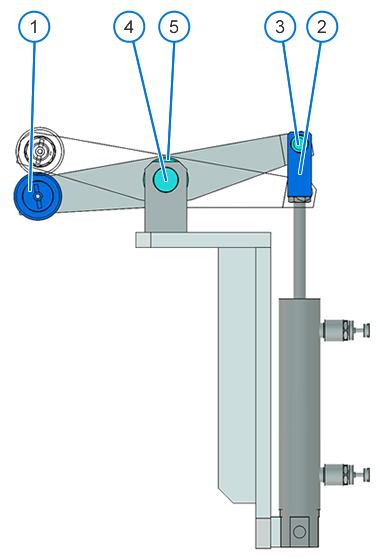

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 凸轮轴承随动器
    2 关节接头
    3 铰链销 正在施工 正在施工 正在施工
    4 铰链销
    5 无油衬套 铜合金 止推型 正在施工 正在施工 正在施工

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No82中，单个零件编号为CFUR12-32时)
    装置总成 案例No_CAD形状 No0082_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0082_PARTS_CFUR12-32

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No82中，单个零件编号为CFUR12-32时)
    装置总成 案例No_CAD形状 No0082_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0082_PARTS_CFUR12-32

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 473.54
参考交货期 2013-2014　FA工厂自动化用零件目录
1 凸轮轴承随动器 CFUR12-32

至该产品的WEB页面

至类似产品的WEB页面

 1 168.35 168.35 1天 733
2 关节接头 NJTM8-1.25-B8

至该产品的WEB页面

至类似产品的WEB页面

 1 100.18 100.18 11天 仅网页刊登
3 铰链销 HCDG8-16

至该产品的WEB页面

至类似产品的WEB页面

 1 15.02 15.02 1天 644
4 铰链销 HCCG12-28

至该产品的WEB页面

至类似产品的WEB页面

 1 20.03 20.03 3天 644
5 无油衬套 铜合金 止推型 MPGZ12-10

至该产品的WEB页面

至类似产品的WEB页面

 2 84.98 169.96 1天 286

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
