米思米案例库

案例No.0064
案例名称: 旋转夹具

拧入型脚轮

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
HSGNS50-8-N

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.64中，单个零件编号为HSGNS50-8-N时)
装置总成 案例No_CAD形状 No0064_ASSY
单个零件 案例No_CAD形状_米思米型号 No0064_PARTS_HSGNS50-8-N

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

价廉

返回页首

可选的尺寸

■拧入型脚轮中轻载型的容许负载(N)

主体类型 主体 轮 有无轴承
材质 表面处理 材质（颜色） 回转部 轮部
万向型 SPHC 铬酸盐光泽处理 合成橡胶（黑色）、聚氨酯（茶色）、尼龙（白色） 有 无
万向型+带挡块型

■尺寸选择与各部分的尺寸

轮外径 螺纹直径（粗牙） 螺纹长度 安装高度 回转半径
万向型 万向型+
带挡块型
φ50 M8 14 68 47 49
M12 35
φ65 M12 85 56 57
φ75 M12 95 65 65
φ100 M12 126 82 82
M16 40

返回页首

速度·负载（负载信息）

■拧入型脚轮中轻载型的容许负载(N)

（万向型、万向型＋带挡块型通用）

轮外径 轮材质
橡胶 聚氨酯 尼龙
φ50 300 380 400
φ65 400
φ75 400 450 500
φ100 500 600 600

返回页首

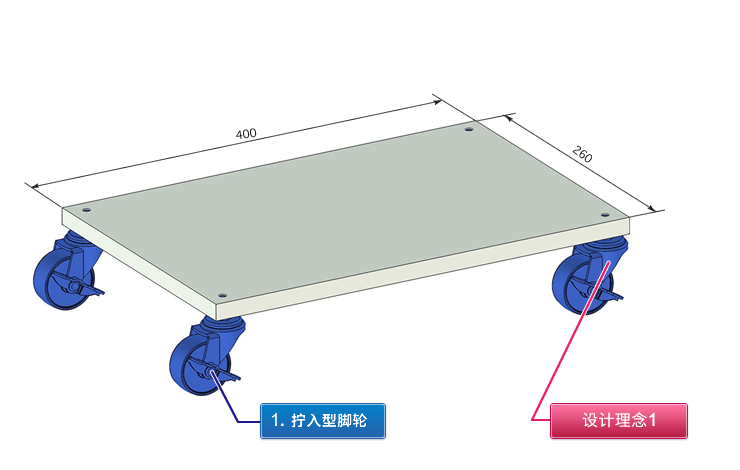

设计理念1：选用廉价的外购品

即使是同一种外购品，由于型号不同，价格也会相差很大，因此选择最便宜且具有相同功能的外购品。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 在板上安装了脚轮的简易转台示例。

设计要点

  • 在板上安装脚轮时，为了使动作保持稳定，选择固定型和万向型成对脚轮。
  • 该场合时，由于设想脚轮当场旋转，因此考虑到作业性，选择万向型脚轮。
  • 由于结构上不带搬运货物用的手柄，因此旋转时应握住装载物进行作业。根据需要在底座顶面采取防滑措施。
  • 车轮的材质多种多样，应根据使用条件选择最适合的材质。

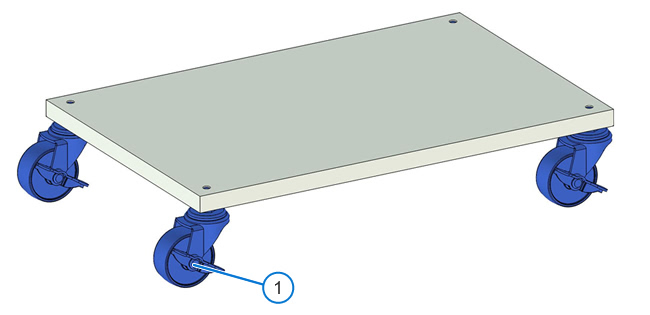

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 拧入型脚轮

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.64中，单个零件编号为HSGNS50-8-N时)
    装置总成 案例No_CAD形状 No0064_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0064_PARTS_HSGNS50-8-N

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.64中，单个零件编号为HSGNS50-8-N时)
    装置总成 案例No_CAD形状 No0064_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0064_PARTS_HSGNS50-8-N

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 133.84
参考交货期 2013-2014　FA工厂自动化用零件目录
1 拧入型脚轮 HSGNS50-8-N

至该产品的WEB页面

仅网页刊登

 4 33.46 133.84 11天 2063

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
