案例No.0048
案例名称: 浮起修正工序

行程销

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
SPPL8-6

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.48中，单个零件编号为
SPPL8-6时)
装置总成 案例No_CAD形状 No0048_ASSY
单个零件 案例No_CAD形状_米思米型号 No0048_PARTS_SPPL8-6

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

工件固定用

返回页首

风险信息

在上下侧的搬运(位置调整等)

返回页首

可选的尺寸

■行程销

销前端外径 销 弹簧 主体 无油衬套 螺帽
材质
前端 金属芯 材质 材质 材质 表面处理 材质 材质 表面处理
聚缩醛 SUS304 SUS304 SUS304－WPB S45C 无电解镀镍 PTFE 相当于SUM23 铬酸盐
光泽处理

■尺寸选择与各部分的尺寸

螺纹直径
（粗牙）		 销前端外径 行程 全长 销径
M6 φ5 10 66.2 φ2.5
M8 φ6 74.1 φ3
M10 φ8 15 91.3 φ4

返回页首

速度·负载（负载信息）

■行程销的弹簧负载

螺纹直径(粗牙) 销前端外径 负载(N)
min. max.
M6 φ5 2.0 5.9
M8 φ6 3.8 8.0
M10 φ8 4.7 12.6

返回页首

设计理念1：有效使用外购品以降低成本

通过灵活使用外购的行程销，可减少设计和组装工时。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

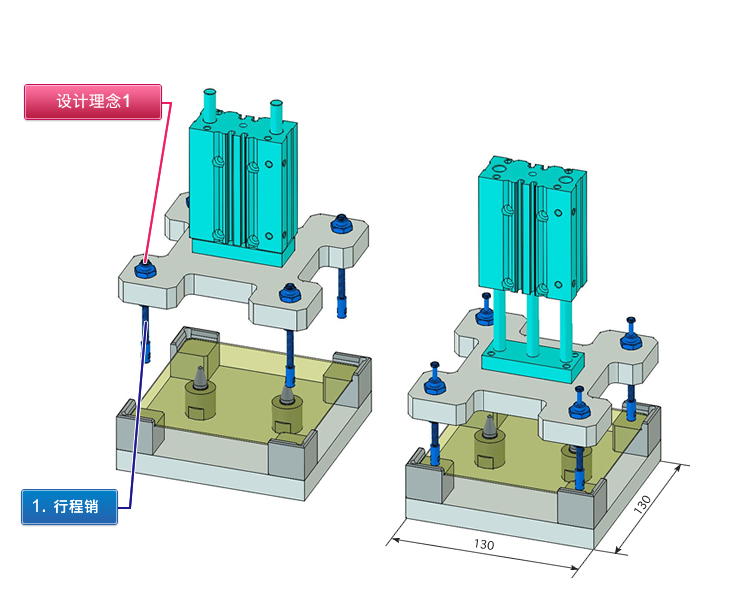

  • 使用了行程销的工件压紧装置示例。
  • 本案例中对工件的浮起进行修正，防止对下一道工序产生影响。

预想的工件

  • 薄板型工件
    (例：板零件、印刷电路板等）

设计要点

  • 为了防止损坏，须在行程范围内使用。

    ■行程销的行程

    螺纹直径 前端直径(mm) 行程(mm)
    M6 φ5 10
    M8 φ6
    M10 φ8 15
  • 为了防止损坏，使用时须避免产生轴弯曲方向的负载。

    本案例介绍的行程销在固定座的两端压入有树脂衬套，可承受部分弯曲方向的负载，但在设计时应将肩座作为座面，避免产生轴弯曲方向的负载。

  • 前端销可拆卸。也可根据工件而变更前端形状。
  • 由于通过前端锥型销进行工件定位，因此在设计时应将外形导件作为投放工件用的普通导件，并避免定位位置重复。

米思米零件表

  • 下载米思米零件表（CSV）

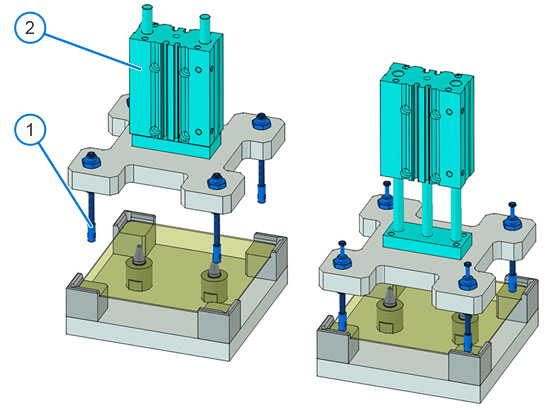

  • 确认案例中的零件位置
