- > 案例No.0029 链条长度·张力调整机构
案例No.0029
案例名称: 链条长度·张力调整机构
连接杆
下载CAD数据
在此事例中所使用的米思米型号
SRC-R40
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No.29中，单个零件编号为 SRC-R40时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0029_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0029_PARTS_SRC-R40 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
链条末端连接用
可选的尺寸
■连接杆(标准型)
| 螺纹方向 | 主体 | 螺帽 | |||
|---|---|---|---|---|---|
| 材质 | 表面处理 | 硬度 | 材质 | 表面处理 | |
| 右螺纹・左螺纹 | S45C | 四氧化三铁保护膜 | 35-40HRC | S45C | 四氧化三铁保护膜 |
| SUS303 | - | - | SUS303 | − | |
■尺寸选择
| 适用链条的公称No. | 螺纹直径(粗牙) | 螺纹部长度 | 全长 | 销孔径 | 材质 | |||
|---|---|---|---|---|---|---|---|---|
| S45C | SUS303 | |||||||
| 右螺纹 | 左螺纹 | 右螺纹 | 左螺纹 | |||||
| 15 | M3 | 12 | 20.6 | φ1.7 | ○ | ○ | - | - |
| 25 | M4 | 18 | 28.2 | φ2.4 | ○ | ○ | ○ | ○ |
| 35 | M6 | 25 | 40 | φ3.7 | ○ | ○ | ○ | ○ |
| 40 | M8 | 33 | 52.5 | φ4 | ○ | ○ | ○ | ○ |
| 50 | M10 | 41 | 65 | φ5.2 | ○ | ○ | ○ | ○ |
| 60 | M12 | 49 | 78 | φ6 | ○ | ○ | ○ | - |
| 80 | M16 | 60 | 98 | φ8 | ○ | ○ | ○ | - |
速度·负载（负载信息）
■连接杆的最大负载（ｋN)
| 适用链条的公称No. | 最大负载(kN) | |
|---|---|---|
| 材质：S45C | 材质：SUS303 | |
| 15 | 0.44 | − |
| 25 | 0.78 | 0.68 |
| 35 | 1.96 | 1.57 |
| 40 | 3.53 | 2.84 |
| 50 | 5.68 | 4.51 |
| 60 | 8.23 | 6.57 |
| 80 | 15.4 | 12.3 |

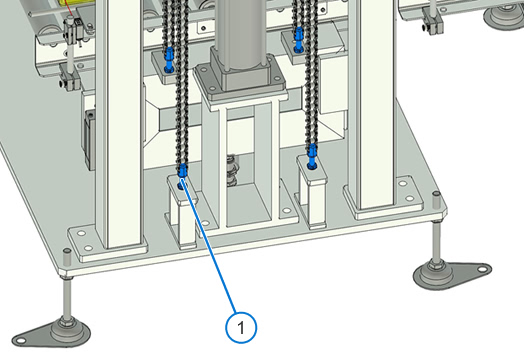

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

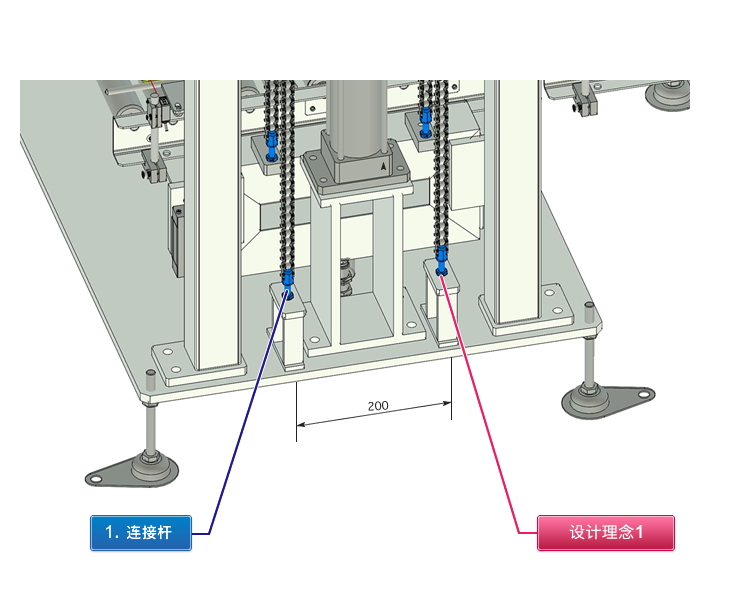

- 使用了链条的升降机链条末端的连接方法示例。
设计要点
- 作为链条末端连接方法的一例，有使用了连接杆的连接方法。
- 连接杆也有相关零件，应根据用途区分使用。
- 为确保安全，活动部分应盖上盖罩。
- 须考虑作业空间。
- 为了防止调整时链条扭曲，安装外侧的连接杆时，应采用通孔＋双螺帽止动。
