案例No.0027
案例名称: 模具搬运台车

钢珠滚轮

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
BCHE55

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.27中，单个零件编号为
BCHE55时)
装置总成 案例No_CAD形状 No0006_ASSY
单个零件 案例No_CAD形状_米思米型号 No0027_PARTS_BCHE55

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

模具滑动用(全方位旋转)

返回页首

可选的尺寸

■钢珠滚轮(冲压螺栓固定·带螺纹型)的耐负载

形状 材质 呼称
No.		 法兰外径 滚珠直径
主球 罩盖 主体 螺纹部
螺栓固定型 SWRM12 SPCD SUS304 − 40 φ41.3 φ15.875
55 φ55.5 φ25.4
带螺纹型 相当于SPCC 相当于SS400 50 φ50 φ25.4

返回页首

速度·负载（负载信息）

■钢珠滚轮(冲压螺栓固定·带螺纹型)的耐负载

形状 公称No. 耐负载
N
螺栓固定型 40 78.5
55 294.2
带螺纹型 50 294.2

返回页首

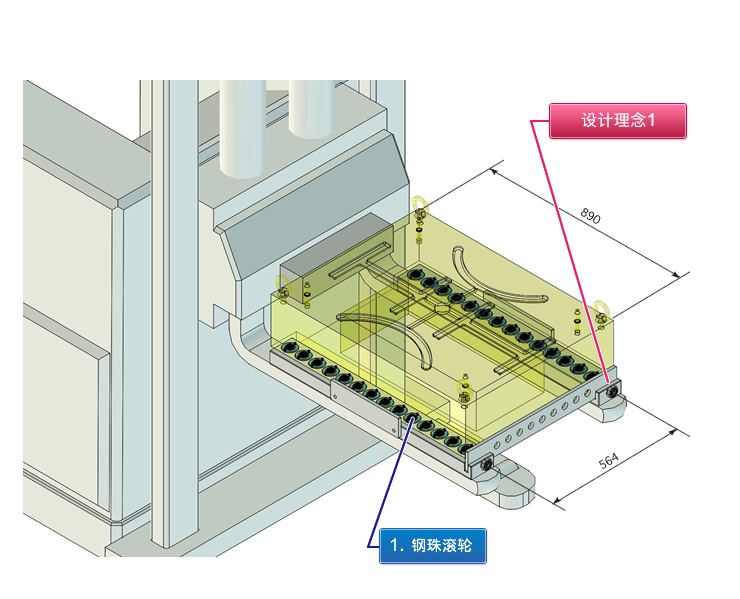

设计理念1：不使用工具而解除挡块

前方的挡块在工序变更时，为了不使用工具，采用超级旋钮进行固定，以便可以用手解除。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 在叉车的货叉上安装钢珠滚轮，装载模具的示例。
  • 拆下前方的挡块，在钢珠滚轮上滚动以进行装夹转换。

预想的工件

  • 模具等

设计要点

  • 载重≤钢珠滚轮的容许负载×个数×安全率。

    ■钢珠滚轮耐负载

    名称 冲压法兰安装型 冲压螺栓固定型
    形状 27_BCHY 27_BCHE
    No. BCHY69 BCHC40 BCHE55
    滚珠直径 φ25.4 φ15.875 φ25.4
    安装螺丝 M5 M3 M4
    耐负载
    (N)    		 294 78.5 294.2
  • 需要安装用于防止掉落的挡块。(尤其应注意防止解除前方挡块后的掉落)
  • 本案例中在叉车的货叉上安装了夹具，而使用一般的叉车时，应采用能以夹具单体工作的构造。

    采用在具有可插入叉车货叉的空间的底座中，插入配置有钢珠滚轮、挡块的夹具的构造。具有不将叉车专用化的优点。

  • 如果将两侧的导块做成前方向外张开的形状，则便于放入模具。

米思米零件表

  • 下载米思米零件表（CSV）

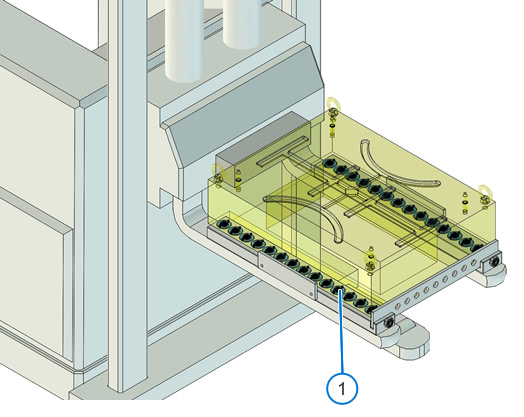

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 钢珠滚轮

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.27中，单个零件编号为
    BCHE55时)
    装置总成 案例No_CAD形状 No0006_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0027_PARTS_BCHE55

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据（装置总成）

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.27中，单个零件编号为
    BCHE55时)
    装置总成 案例No_CAD形状 No0006_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0027_PARTS_BCHE55

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小计金额(单位:元)
米思米零件表刊载的合计金额 1,705.20
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 钢珠滚轮 BCHE55

至该产品的WEB页面

至类似产品的WEB页面

 28 60.90 1,705.20 1天 951

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
