案例No.0025
案例名称: 工件卸料组件

小型滚轮滑槽

下载CAD数据

在此事例中所使用的米思米型号
MCRSLD244-50-300

 (正在施工)

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.25中,单个零件编号为
MCRSLD244-50-300时)
装置总成 案例No_CAD形状 No0025_ASSY
单个零件 案例No_CAD形状_米思米型号 No0025_PARTS_MCRSLD244-50-300

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

防止滞留的倾斜滑板用

返回页首

风险信息

因卡入工件而导致滞留

返回页首

可选的尺寸

■小型滚轮滑槽

导轨材质 小型滚轮垫材质 滑板宽度 导轨高度 滑板长度
滚轮 保持器 框架
SUS304 ABS树脂 铝合金 122 30、50 200
244 300

返回页首

速度·负载(负载信息)

■小型滚轮滑槽耐负载

耐荷重: 29.4N/100cm2

返回页首

设计理念1:有效使用外购品以降低成本

在滑板上灵活使用小型滚轮滑槽,可减少设计工时。

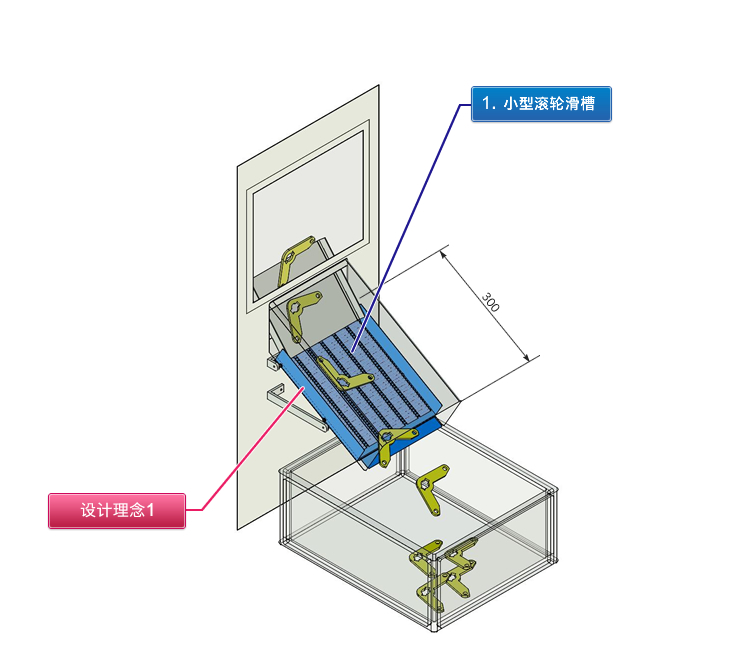

在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 将小型滚轮滑槽用于倾斜滑板的示例。
  • 防止排出的零件滞留在滑板上。

预想的工件

  • 钣金冲裁件
  • 小型轻量金属零件

设计要点

  • 倾斜滑板根据对象工件的形状和重量会有滞留的可能,因此应事先进行测试

    是否会毫无滞留地滚动滑落,需要考虑角度、产品状況(沾有油等)并事先进行测试。

  • 需要考虑对工件的损伤

    在侧面导轨上粘贴树脂、减小落下距离等。

  • 小工件、有尖锐部分的工件可能会因夹在滚柱之间而滞留,需要注意。

米思米零件表

  • 下载米思米零件表(CSV)

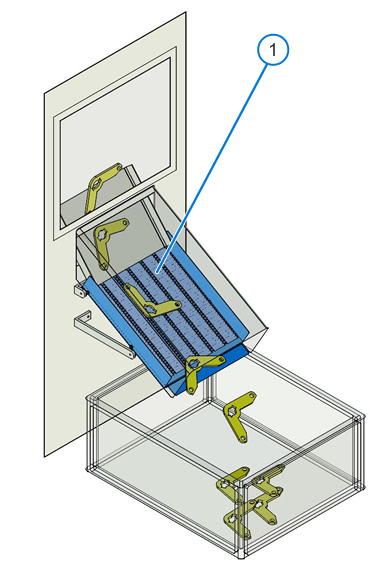

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/Solidworks®<=2012
    1 小型滚轮滑槽 正在施工 正在施工 正在施工

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.25中,单个零件编号为
    MCRSLD244-50-300时)
    装置总成 案例No_CAD形状 No0025_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0025_PARTS_MCRSLD244-50-300

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.25中,单个零件编号为
    MCRSLD244-50-300时)
    装置总成 案例No_CAD形状 No0025_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0025_PARTS_MCRSLD244-50-300

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)
小计金额(单位:元)
米思米零件表刊载的合计金额 864.45
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 小型滚轮滑槽 MCRSLD244-50-300

至该产品的WEB页面

至类似产品的WEB页面

1 864.45 864.45 13天 956

<关于米思米零件表>

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“MiSUMi零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
