案例No.0007
案例名称: 带通孔 带扳手槽的线性导向轴

线性导向轴

下载CAD数据

在此事例中所使用的米思米型号
SFHC12-200-M6-H23

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,7中,单个零件编号为
SFHC12-200-M6-H23时)
装置总成 案例No_CAD形状 No0007_ASSY
单个零件 案例No_CAD形状_米思米型号 No0007_PARTS_SFHC12-200-M6-H23

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

在工具无法进入的部位紧固

返回页首

可选的尺寸

■线性导向轴(一端内螺纹、带扳手槽/带通孔)

材质 硬度
(高频淬火)
表面处理 带扳手槽型 带通孔
外径公差 外径 长度 外径公差 外径 长度
g6 h5 f8 g6 f8
SUJ2 58HRC- - - φ6-50 20-1500 - φ8-30 20-500
相当于SUS440 56HRC- - -
SUJ2 58HRC- 镀硬铬 - -
相当于SUS440 56HRC- - -
SUJ2 58HRC- 低温镀黑铬 - - φ6-30 20-500 -
S45C - 镀硬铬 - - φ6-50 20-1500 -
SUS304 - - - - -

返回页首

精度信息

■线性导向轴的精度

轴垂直度:0.2以下

外径 外径公差
g6 h5 f8
φ6 -0.004
-0.012
 0
-0.005
-0.010
-0.028
φ8 -0.005
-0.014
 0
-0.006
-0.013
-0.035
φ10
φ12 -0.006
-0.017
 0
-0.008
-0.016
-0.043
φ13
φ15
φ16
φ18
φ20 -0.007
-0.020
 0
-0.009
-0.020
-0.053
φ25
φ30
φ35 -0.009
-0.025
 0
-0.011
-0.025
-0.064
φ40
φ50

返回页首

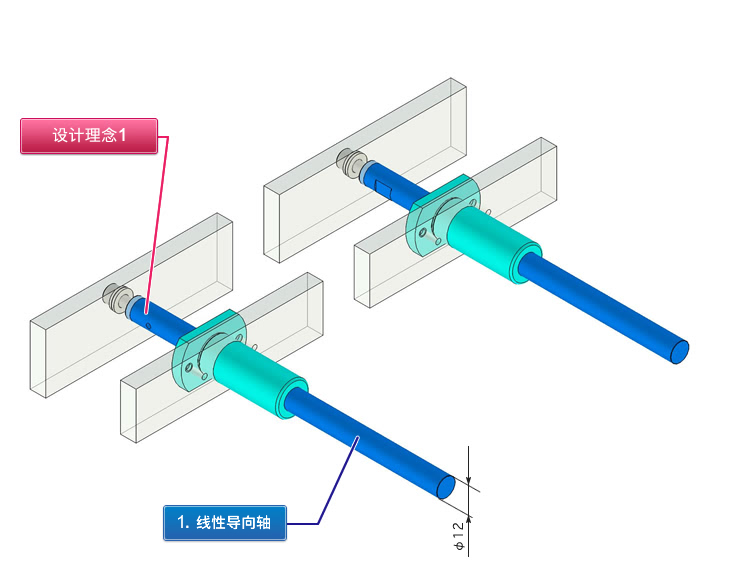

设计理念1:紧固工具无法进入的部位

在工具无法进入的部位紧固线性导向轴时采用通孔型,插入内六角扳手以作为插入止转。

※在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 与组装线性导向轴时的止转工具配合的两种类型的示例。
  • 可根根据空间和用途区分使用。

设计要点

  • 根根据空间和用途区分使用。
  • 在恶劣环境下使用电镀品或SUS品

    ■一端内螺纹型导向轴产品系列

    材质 硬度 表面处理 带扳手槽型 带通孔
    Dg6 Dh5 Df8 Dg6 Df8
    SUJ2 高频淬火
    SUJ:58HRC~
    相当于SUS440:56HRC~
    相当于SUS440
    SUJ2 镀硬铬
    相当于SUS440
    SUJ2 低温镀黑色
    S45C 镀硬铬
    SUS304
  • 选择轴径和全长时要考虑位移量

    ■一端固定梁的位移量计算

      负载图 W:负载
    M:弯曲力矩图
    R:反作用力  δ:位移量
    一端固定梁前端负载
    一端固定梁均衡负载
  • 2轴以上时要注意平行精度。
  • 需要选择与所需精度相应的线性导向轴外径精度。

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/SolidWorks®<=2012
    1 线性导向轴(一端内螺纹、带通孔)
    2 线性导向轴(一端内螺纹、带扳手槽型)
    3 直线轴承(法兰)

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,7中,单个零件编号为
    SFHC12-200-M6-H23时)
    装置总成 案例No_CAD形状 No0007_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0007_PARTS_SFHC12-200-M6-H23

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,7中,单个零件编号为
    SFHC12-200-M6-H23时)
    装置总成 案例No_CAD形状 No0007_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0007_PARTS_SFHC12-200-M6-H23

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

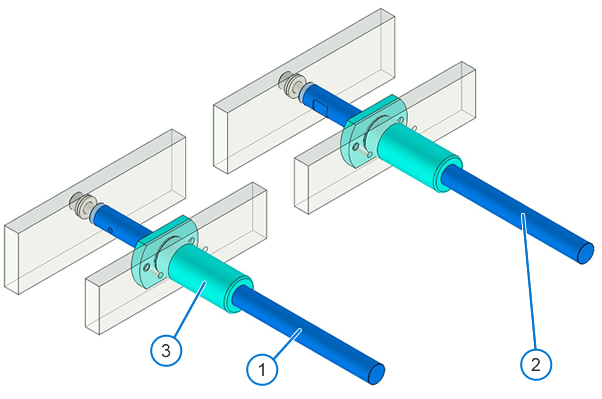

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)
小计金额(単位:元)
米思米零件表刊载的合计金额 280.28
参考交货期 2013-2014
FA工厂自动化用零件目录
1 线性导向轴(一端内螺纹、带通孔) SFHC12-200-M6-H23

至该产品的WEB页面

至类似产品的WEB页面

1 57.12 57.12 3天 仅网页刊登
2 线性导向轴(一端内螺纹、带扳手槽型) SFJC12-200-M6-SC15

至该产品的WEB页面

至类似产品的WEB页面

1 41.96 41.96 3天 111
3 直线轴承(法兰) LHFCW12

至该产品的WEB页面

至类似产品的WEB页面

2 90.60 181.20 1天 242

关于米思米零件表

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“米思米零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
