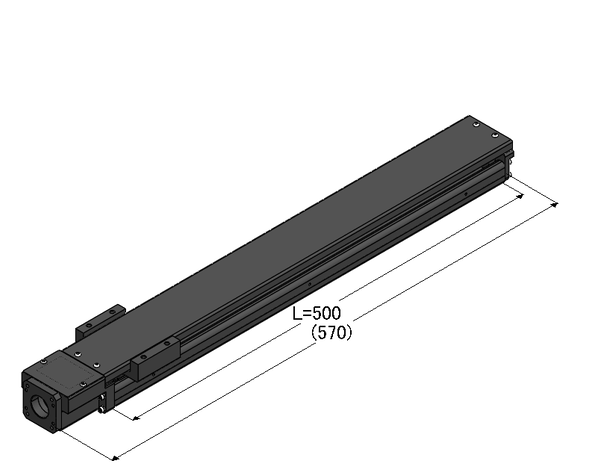

No.150817 单轴驱动器 (长行程直线盖板型)

行程：

最高移动速度：

alt

alt

截面图

组件型号生成


1
Type
LXH30
详细 >>

Type

公称（高）

底座底部到滑块顶部（工件安装面）的高度。

LXH30
LXH45

额定负载

Type滑轨部滚珠丝杠部轴承部（固定侧）轴向
基本动额定负载 C(N)基本静额定负载 Co(N)径向间隙(μm)基本动额定负载 Ca(N)基本静额定负载 Coa(N)丝杠轴径(mm)导程(mm)螺纹内径(mm)滚珠中心直径(mm)基本动额定负载 Ca(N)容许静负载 Poa(N)
LXH3006 11600 20200 －4～＋2 2840 4900 10 6 7.8 10.5 1790 2590
LXH3010 1760 2840 10 7.8 10.5
LXH4510 23300 39200 －6～＋3 3140 6760 15 10 12.5 15.75 6660 3240
LXH4520 3040 7150 20 12.5 15.75

静态容许力矩

Type静态容许力矩(N･m)
MaMbMc
LXH30 166 166 428
LXH45 486 486 925

*上表内数值为静载时的参考值。

Type高H（mm）基本动额定负载（N）最大行程（mm）
45 ～11,600 ～600
67 ～23,300 ～800
2
行程 /
滑轨全长L（mm）
详细 >>

行程 / 滑轨全长L（mm）

TypeLXH30LXH45
滑轨全长L（mm） 540（500） 400 400
640（600） 500 500
740（700） 600 600
840 － 700
940 － 800

*（　）内为LXH30的滑轨长度。
3
导程（mm）
详细 >>

导程（mm）

导程

指的是螺杆按轴旋转一周，滑块沿轴向移动的距离。

每个Type根据导程不同最高速度按下表所示。

■最高移动速度(mm/sec)

TypeLXH30LXH45
导程（mm） 6 10 10 20
滑轨全长L(mm)500 470 790 - -
540 - - 520 1050
600 390 650 - -
640 - - 520 1050
700 280 470 - -
740 - - 520 1050
840 - - 520 1050
940 - - 430 840

＊表中的值是根据滚珠丝杠的危险速度和DN值算得的参考值。
　 请注意，该值并非考虑到马达转速和运行条件等因素的保证值。

■容许转速

型式滑轨全长L(mm)容许转速
（min－1）
LXH30 500 4760
600 3950
700 2820
LXH45 540～840 3170
940 2530
4
马达安装部
附件
详细 >>

马达安装部

马达安装用附件+支架

附带对应马达的安装用附件

支架

马达安装附件可以有客户另行制作后安装。

α向视图

LXH30
LXH45
5
马达附件种类
步进（法兰尺寸 □28）
详细 >>

马达附件种类

马达安装用附件

可以简易安装各个制造厂代表性马达的附件。

＊马达型号，规格等可能会有变更。请通过各个制造厂的产品目录进行确认。

＊也可使用适用表以外的马达、联轴器。请确认各个安装尺寸。

■步进马达适用表
选择马达法兰制造厂名称种类
□42 (尺寸图)

马达附件尺寸图

T3042
步进
□42
 东方马达 2相 / 5相 / α步进
□56.4 (尺寸图)

马达附件尺寸图

T3056.4
步进
□56.4
 东方马达 2相
□60 (尺寸图)

马达附件尺寸图

T3060
步进
□60
 东方马达 5相 / α步进
■伺服马达适用表
选择马达法兰制造厂名称功率
□38 (尺寸图)

马达附件尺寸图

A3038
伺服
□30
 Panasonic 30W / 50W / 100W
□40 (尺寸图)

马达附件尺寸图

A3040
伺服
□40
 安川电机 30W / 50W / 100W
山洋电气
三菱电机 50W / 100W
KEYENCE
OMRON
FANUC
多摩川精机 50W / 100W / 150W
■步进马达适用表
选择马达法兰制造厂名称种类
□60 (尺寸图)

马达附件尺寸图

T4560
步进
□60
 东方马达 5相 / α步进
■伺服马达适用表
选择马达法兰制造厂名称功率
□38 (尺寸图)

马达附件尺寸图

A4538
伺服
□38
 Panasonic 30W / 50W / 100W
□40 (尺寸图)

马达附件尺寸图

A4540
伺服
□40
 山洋电气 30W / 50W / 100W
安川电机 30W / 50W / 100W / 150W
三菱电机 50W / 100W
OMRON
KEYENCE
FANUC
多摩川精机 50W / 100W / 150W
□60 (尺寸图)

马达附件尺寸图

MA4560
伺服
□60
 Panasonic 100W / 200W / 400W
OMRON
6
传感器指定
详细 >>

传感器指定

在MISUMI单轴驱动器使用的传感器有以下2种

■接近传感器
检测对象为非接触磁场的高频振荡传感器。
■光传感器
光传感器是通过检测从发光部件发射的红外光，并检测它来检测物体的传感器。
※传感器指定时附带配件

传感器指定时附带配件

接近传感器型安装图 －SUNX制造－

LXH30
LXH45

发讯块 材质 SPCC 板厚 0.8mm

光传感器型安装图 －OMRON制造－

LXH30
LXH45

发讯块 材质 SPCC 板厚 0.8mm

注意

・传感器组件产品在随附于LXH驱动器主体的状态下发送。请客户自行组装零件。

・开封后，请立即检查随附零件。精细零件数量较多，可能会遗失。使用产品时，请千万小心。

关于客户使用的传感器规格，请参阅各公司的主页等。
组件型号生成

组件型号
指定可选项，单击【组件型号生成】按钮，将显示组件型号
  • 报价（加入购物车）
  • CAD数据下载
    CAD数据使用规定
    １．数据的使用目的
    株式会社MISUMI（以下简称为「本公司」）在本公司网站上登载的CAD数据（也就是利用3DCAD数据、3DCAD中间数据、2DCAD中间数据、2DCAD数据以及本公司提供的CAD附加软件（以下简称为「CAD附加软件设计」）生成的数据）以及CAD附加软件根据CAD的排版设计，为了能够简便地确认本公司和本公司相关的工厂的产品（以下简称为「产品」）的干涉・形状等，是为了能让您能方便地利用而作为目的提供的。
    此外，本公司网站的各个事例页面上登载的零件组合搭配的情况下，我们对于其品质・正确性・性能・安全型・信赖性等一切难以做出保证，希望得到您的谅解。
    ２．数据以及软件的特性
    CAD数据中，关于公差・表面的粗糙度・切面等，与实际产品的形状可能有差异。此外，为了将CAD数据的容量减小从而维持未定的数据供给，对于一部分产品其油槽形状和螺丝、弹簧形状等有省略数据的情况。请您事先谅解使用。
    ３．免责事项
    本公司在制作CAD数据以及CAD附件软件时已经十分注意，但是依据上述数据的特性，并不能保证CAD数据的正确性。此外，本公司对于CAD数据以及CAD附加软件的更新、追加及删除事宜不另行告知。本公司不论何种理由，对于CAD数据以及CAD附加软件的使用、变更及删除所产生的任何损害（包含但不限于使用CAD附加软件时，给予拥有CAD数据和CAD数据的制作・读取软件权利的第三方造成的影响）不负担责任。
    ４．著作权
    CAD数据以及CAD附加软件中所包含的所有信息的著作权均归属本公司使用的供应商。该著作权受著作权法以及国际公约保护。未取得本公司事先许可不可以使用CAD数据以及CAD附加软件（包括复制、改变、上传、公布、传播、分发、许可、销售、出版等）。此外，不能使用于贵公司机械设计以外的目的（包括使用于促进销售等）。
    被认为是违反上述目的以及法规等进行使用的情况下，本公司对于使用者除了将禁止其使用CAD数据、CAD附加软件以及本公司的网站，还将采取法律手段。
    ５．第三方规则
    第三方（包括使用的供应商）使用拥有权利的CAD数据以及CAD数据的制作・读取软件时，若第三方不同意指定的规则时将不能使用CAD数据以及软件。另外，在此情况下，本公司对于第三方的CAD数据以及软件的瑕疵、权利侵害等一切不承担责任。请谅解。
    第三方（包括使用的供应商）使用拥有权利的CAD数据以及CAD数据的制作・读取软件时，若第三方不同意指定的规则时将不能使用CAD数据以及软件。另外，在此情况下，本公司对于第三方的CAD数据以及软件的瑕疵、权利侵害等一切不承担责任。请谅解。

返回页首

LXH特征

技术信息

行程

Type 滑轨全长L（mm）
540
（500）＊		 640
（600）＊		 740
（700）＊		 840 940
LXH30 400 500 600 － －
LXH45 400 500 600 700 800

*（　）内为LXH30的滑轨长度。

额定负载

Type 滑轨部 滚珠丝杠部 轴承部（固定侧）轴向
基本动额定负载 C(N) 基本静额定负载 Co(N) 径向间隙(μm) 基本动额定负载 Ca(N) 基本静额定负载 Coa(N) 丝杠轴径(mm) 导程(mm) 螺纹内径(mm) 滚珠中心直径(mm) 基本动额定负载 Ca(N) 容许静负载 Poa(N)
LXH3006 11600 20200 -4～+2 2840 4900 10 6 7.8 10.5 1790 2590
LXH3010 1760 2840 10 7.8 10.5
LXH4510 23300 39200 -6～+3 3140 6760 15 10 12.5 15.75 6660 3240
LXH4520 3040 7150 20 12.5 15.75

容许力矩

可承受3个方向的所有力矩。

Type 静态容许力矩(N・m)
Ma Mb Mc
LXH30 166 166 428
LXH45 486 486 925

*上表内数值为静载时的参考值。

滑轨部刚性

重心低刚性好的滑轨。

Type 截面惯性矩(mm4) 重心点(mm) 重量(kg/100mm)
IX IY h W
LXH30 2.7×104 2.8×105 7.9 0.5
LXH45 8.4×104 8.9×105 10.4 0.9

IX：X轴的截面惯性矩 IY：Y轴的截面惯性矩

材质

构成零件 滑轨 滑块 马达支架 支承侧轴承座 盖板 挡块 滚珠丝杠
材质 碳素钢 SCM材 铝铸件 铝铸件 铝合金 EVA 铬钼钢
表面处理 镀黑铬 镀黑铬 黑色烤漆 黑色烤漆 黑色阳极氧化处理 － －

总重量

(kg)

Type 滑轨全长L(mm)
540
(500)*		 640
(600)*		 740
(700)*		 840 940
LXH30 3.6 4.2 4.8 － －
LXH30C 4.0 4.6 5.2 － －
LXH45 7.5 8.6 9.7 10.7 11.8
LXH45C 8.7 9.9 11.0 12.2 13.3

*（　）内为LXH30的滑轨长度。

惯性力矩

(10-4kg cm2)

Type 导程
盖板有无
(C)		 滑轨全长L(mm)
540
(500)*		 640
(600)*		 740
(700)*		 840 940
LXH30 06/06C 454/473 532/550 609/627 － －
10/10C 519/570 596/647 674/724 － －
LXH45 10/10C 2609/2711 3000/3101 3391/3492 3781/3883 4172/4273
20/20C 3369/3775 3760/4165 4151/4556 4541/4947 4932/5337

*（　）内为LXH30的滑轨长度。

负载方向

  • 滑轨部
    径向，逆向和水平4个方向基本额定负载都是同等大小。数值请参阅 “额定负载”。
  • 滚珠丝杠部
    滑块与滚珠丝杠的螺帽为整体结构，可承受轴向负载。
    横向的基本负载额定值请参阅“额定负载”。
  • 轴承部（固定侧）
    马达支架部装有角接触轴承，可承受轴向负载。轴向的基本负载额定值请参阅“额定负载”。

最高移动速度

(mm/sec)

Type 导程(mm) 滑轨全长L(mm)
540
(500)*		 640
(600)*		 740
(700)*		 840 940
LXH30 6 470 390 280 － －
10 790 650 470 － －
LXH45 10 520 520 520 520 430
20 1050 1050 1050 1050 840

＊表中的值是根据滚珠丝杠的危险速度和DN值算得的参考值。
请注意，该值并非考虑到马达转速和运行条件等因素的保证值。

＊(　)内为LXH30的滑轨长度。

容许转速

各规格的容许转速如下所示。

Type 滑轨全长L(mm) 容许转速 （min－1）
LXH30 500 4760
600 3950
700 2820
LXH45 540～840 3170
940 2530

精度规格

精度规格表

精度规定项目 LXH30 LXH45
重复定位精度(mm) ±0.01 ±0.01
背隙(mm) 0.02 0.02
起动扭矩(N・m) 7 10

重复定位精度

以同一方向至同一个目标点进行7次重复定位和测量。
该测量读数的最大差的1/2之前标注±符号的数值即作为测量值。标准值请参阅
“精度标准表”。

背隙

从基准位置向滑块施加负载后卸载。
将该基准位置与返回值之间的差值作为测量值。标准值请参阅“精度标准表”。

使用上的注意

关于维护

定期检查
  • 请以每3～6个月检查1次的频度实施检查。
  • 确认润滑状态，进行清洁和润滑脂注脂作业。
  • 请确认安装螺栓是否松动。
关于润滑

推荐润滑剂如下所示。

  • LXH30·LXH45系列 ⇒ THK AFB－LF　润滑脂

通常使用情况下，每6个月或行走距离达到1000km时，请更换润滑脂。

＊但注脂间隔时间会因使用条件和使用环境而不同，敬请注意。

使用环境的注意点

请在40℃以下的环境温度中使用。

为防止超程，建议设置机械挡块。

推荐使用温度：0～40℃的室内(无冻结)

推荐使用湿度：20～80%RH 以下的室内(无结露)

相关配件

联轴器

用于联结马达轴和滚珠丝杠的配件。
磁盘类型主要用于伺服。

伺服马达适用表
LX类型 马达附件型式 法兰规格 制造厂名称 马达型号 功率 推荐联轴器
LXH30 A3038 □38 Panasonic MSMA 3A 30W SFC-010DA2-6B-7B-M
MSMA 5A 50W SFC-010DA2-6B-8B
MSMD 5A
MSMA 01 100W
MSMD 01
A3040 □40 OMRON R88M-K05030 50W SCPW21-6-8
R88M-G05030
R88M-K10030 100W
R88M-G10030
KEYENCE MV-M05 50W
MV-M10 100W
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
Q1AA04010D 100W
多摩川精机 TS4602 50W
TS4603 100W
TS4604 150W
FANUC βis0.2/5000 50W
βis0.3/5000 100W
□40 安川电机 SGMAH-A3 30W SCPW21-6-8
SGMAH-A5 50W
SGMAS-A5
SGMJV-A5
SGMAV-A5
SGMAS-01 100W
SGMAH-01
SGMJV-01
SGMAV-01
三菱电机 HF-KP053 50W
HF-MP053
HF-KN053
HC-KFS053
HC-MFS053
HG-MR053
HG-KR053
HF-KP13 100W
HF-MP13
HF-KN13
HC-KFS13
HC-MFS13
HG-MR13
HG-KR13
LXH45 A4538 □38 Panasonic MSMA 3A 30W SFC-020DA2-7B-10B-L44-M
MSMA 5A 50W SFC-020DA2-8B-10B-L44-M
MSMD 5A
MSMA 01 100W
MSMD 01
A4540 □40 OMRON R88M-K05030 50W
R88M-G05030
R88M-K10030 100W
R88M-G10030
KEYENCE MV-M05 50W
MV-M10 100W
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
Q1AA04010D 100W
多摩川精机 TS4602 50W
TS4603 100W
TS4604 150W
FANUC βis0.2/5000 50W
βis0.3/5000 100W
安川电机 SGMAH-A3 30W
SGMAH-A5 50W
SGMAS-A5
SGMJV-A5
SGMAV-A5
SGMAS-01 100W
SGMAH-01
SGMJV-01
SGMAV-01
SGMAV-C2 150W
□40 三菱电机 HF-KP053 50W SFC-020DA2-8B-10B-L44
HF-MP053
HF-KN053
HC-KFS053
HC-MFS053
HG-MR053
HG-KR053
HF-KP13 100W
HF-MP13
HF-KN13
HC-KFS13
HC-MFS13
HG-MR13
HG-KR13
MA4560 □60 OMRON R88M-GP10030 100W SFC-020DA2-8B-10B-L44-M
R88M-K20030 200W SCPW34-10-11
R88M-G20030
R88M-K40030 400W SCPW34-10-14
R88M-G40030
Panasonic MQMA 01 100W SFC-020DA2-8B-10B-L44-M
MSMD 02 200W SCPW34-10-11
MAMA 02
MSMA 02
MUMA 02
MSMD 04 400W
MAMA 04
MSMA-04
MUMA-04
步进马达适用表
LX类型 马达附件型式 法兰规格 制造厂名称 马达型号 功率 推荐联轴器
LXH30 T3042 □42 东方马达 CSK243 2相 SFC-010DA2-5B-6B-L31-M
CSK244
CSK245
UMK243
UMK244
UMK245
CSK543 5相
CSK544
CSK545
RK543
RK544
RK545
AS46 α步进
ASC46
AR46 SFC-010DA2-6B-6B-L32-M
T3056.4 □56.4 东方马达 UMK264 2相 SFC-010DA2-5B-6B-L31-M
UMK266
CSK264
CSK266
UMK268 C-SCPW28-6-6.35
CSK268
T3060 □60 AR66 α步进 SCPW28-6-10
AR69
CSK564 5相 SCPW28-6-8
CSK566
CSK569
RK564
RK566
RK569
AS66 α步进
AS69
ASC66
LXH45 T4560 □60 东方马达 CSK564 5相 SCPW34-8-10
CSK566
CSK569
RK564
RK566
RK569
AS69 α步进
AS66
ASC66
AR66 SCPW34-10-10
AR69

型号专用目录案内

  1. 关于组件详细尺寸，请确认组件型号生成后型号专用目录或者是CAD数据
  2. 型号专用目录是指包含客户选定商品的式样・图纸的自动生成的PDF文件
  3. 网页上可以预览并且可以下载印刷。

■型号专用目录下载步骤

■型号专用目录的样式

注意事项

关于维护

定期检查

  1. ・请以每3～6个月检查1次的频度实施检查。
  2. ・确认润滑状态，进行清洁和润滑脂注脂作业。
  3. ・请确认安装螺栓是否松动。

关于润滑

  1. LXH30·LXH45系列 ⇒ THK AFB－LF　润滑脂

通常使用情况下，每6个月或行走距离达到1000km时，请更换润滑脂。

＊但注脂间隔时间会因使用条件和使用环境而不同，敬请注意。

使用环境的注意点

  1. 请在40℃以下的环境温度中使用。
  2. 为防止超程，建议设置机械挡块。
  3. 推荐使用温度：0～40℃的室内(无冻结)
  4. 推荐使用湿度：20～80%RH 以下的室内(无结露)

所有

Q1是否包含马达・联轴器？
A1不包括在内。
需要单独订购。
请选择“相关部件”选项上所选择的马达和联轴器。
Q2可以单独订购传感器组件里的配件吗？
A2仅作成套销售。
Q3可以购买滚珠丝杠・滑块・滑轨等零部件吗？
A3不能。
LX系列是一款保证精度的产品，因此无法单一购买零部件。
Q4可以将滚珠丝杠的导程变更为，目录或WEB上列出的数值以外的值吗？
A4不能。
作为全新设计无法对应，请谅解。
Q5有没有左手滚珠丝杠的产品？
A5没有。
所有LX系列滚珠丝杠均使用右手螺丝。
Q6购买时可以附带传感器吗？
A6可以。
接近传感器（SUNX）和光传感器（OMRON・SUNX），传感器导轨和发讯块也包含在组件中，为客户节省了选型的时间。
Q7能否订购附带马达型？
A7不能。
LXH系列是无马达型。
Q8可以指定比目录或WEB上记载的长度更长的行程吗？
A8不能。
作为全新设计无法对应，请谅解。

机械

Q1最大速度表记录的数值，假设负载了多少公斤？
A1假设的是无负载。
Q2请告之相应的联轴器。
A2有关相应的联轴器，请参阅单轴驱动器选型信息内的的“马达联轴器选型信息”。
请选择符合“相关部件”所选的马达・联轴器。
Q3请告之相应的马达。
A3三菱电机，安川电机，东方电机均有相应马达。请根据要使用的马达选择马达附件。
如果需要用自制的附件，选型时请注明没有马达附件（N）。
请参阅下面的对应马达一览表。
请选择符合“相关部件”所选的马达・联轴器。
元 天 请输入数量 输入数量时，请输入1以上的整数。 esh2hs https://api.cn.misumi.com.cn
返回页首

支持支付方式

在线支付方式

  • 支付宝
  • 快钱
  • 微信支付
  • 银联

个人网银／企业网银

  • 中国工商银行
  • 中国建设银行
  • 中国农业银行
  • 中国银行
查看更多支付方式

受理时间：8:00～18:00（周一～周六，不包括中国法定节假日）

询价、订货、公司信息变更相关
  • 电话：021-6710-8701
  • 邮件：cs@misumi.sh.cn
投诉及建议
邮件：claim@misumi.sh.cn
商品技术咨询
请根据商品种类选择对应的咨询方式，我们的专业技术人员会向你提供帮助。 查看商品咨询方式

关于本网站

关于MISUMI

资料下载

扫码下载米思米闪购商城APP
