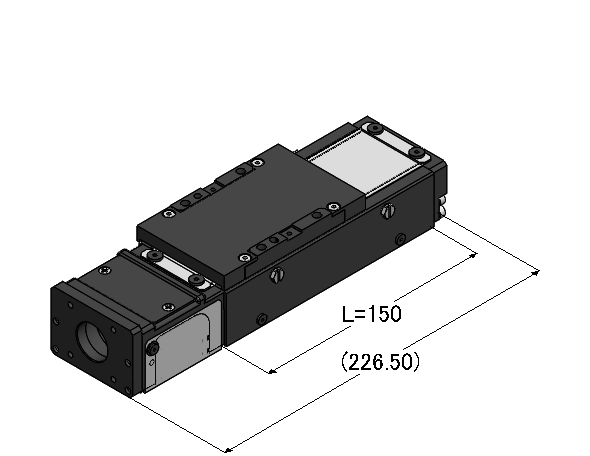

No.140817 单轴驱动器 (全盖板型)

【LXF 全盖板型】LX 参数
最合适定位的高刚性·高精度·紧凑型单轴驱动器。全盖板可完全防止油脂飞散。
选择[Type]・[详细规格]之后点击[生成组件型号]，即可下载CAD文件，和确认价格和货期。
*不对应洁净室标准。

行程：

最高移动速度：

截面图

组件型号生成


1
Type
LXF30
详细 >>

Type

公称（高）

底座底部到滑块顶部（工件安装面）的高度。

LXF26
LXF30

额定负载

Type滑轨部滚珠丝杠部轴支座（固定侧）
轴方向
基本动额定负载 C(N)基本静额定负载 Co(N)径向间隙(μm)基本动额定负载 Ca(N)基本静额定负载 Coa(N)丝杠轴径(mm)导程（mm）螺纹内径(mm)滚珠中心直径(mm)基本动额定负载 Ca(N)容许静负载 Poa(N)
LXF2605 6522 11871 －4～0 1600 2097 8 5 6.46 8.3 1637 1205
LXF2610 782 961 10 6.46 8.3
LXF3005 9732 17218 －4～0 1831 2389 10 5 8.2 10.3 2702 2197
LXF3010 1129 1386 10 8.2 10.3

滑轨部的额定负载，是1个滑块的额定负载。

静态容许力矩

Type静态容许力矩(N・m)
MaMbMc
LXF26 45.5 44.8 128.3
LXF30 94.5 102.1 239.9
Type高H（mm）基本动额定负载（N）最大行程（mm）
38 ～6,522 ～317
47 ～9,732 ～504

基本动额定负载时表示水平安装的最大值。
请使用我们的技术计算软件确认使用条件下的使用寿命。
2
行程 /
滑轨全长L（mm）
详细 >>

行程 / 滑轨全长L（mm）

底座总长和行程相关表请参阅下边

TypeLXF26LXF30
滑块 长 1个 长 1个
滑轨全长L（mm） 150 67 54
200 117 104
250 167 154
300 217 204
350 267 254
400 317 304
450 － 354
500 － 404
550 － 454
600 － 504

有效行程为两端各放长2.5mm余量的尺寸。
3
导程（mm）
详细 >>

导程（mm）

导程

指的是螺杆按轴旋转一周，滑块沿轴向移动的距离。

每个Type根据导程不同最高速度按下表所示。

■最高速度（mm/sec）

TypeLXF26LXF30
导程（mm） 5 10 5 10
滑轨全长L（mm）150 521 1040 410 830
200 521 1040 410 830
250 521 1040 410 830
300 521 1040 410 830
350 521 1040 410 830
400 446 890 410 830
450 - - 410 830
500 - - 370 740
550 - - 300 600
600 - - 250 500

■容许转速

型号底座长度容许转速
（min－1）
LXF26 150～ 350 6000
400 5350
LXF30 150～450 4980
500 4440
550 3600
600 3000
4
精度基准
详细 >>

精度基准

精度规格表(LXF26)

精度规定项目LXF26
精密级高精密级
定位精度（mm） 0.06 0.02
重复定位精度（mm） ±0.005 ±0.003
背隙（mm） 0.01 0.003
平行度（mm） 0.025 0.01
起动扭矩(N・cm) 2

精度规格表(LXF30)

精度规定项目LXF30 (L≦400)LXF30 (L≧450)
精密级高精密级精密级高精密级
定位精度（mm） 0.06 0.02 0.1 0.025
重复定位精度（mm） ±0.005 ±0.003 ±0.005 ±0.003
背隙（mm） 0.02 0.003 0.02 0.003
平行度（mm） 0.025 0.01 0.035 0.015
起动扭矩(N・cm) 4 4

※高精密级附带检测成绩报告
5
润滑脂
详细 >>

润滑脂

使用润滑脂请参考以下

润滑脂Type使用润滑脂
标准LXF26 昭和壳牌石油制Alvania润滑脂S No.2
LXF30 昭和壳牌石油制Alvania润滑脂EP2
低尘全种类 日本精工制 LG2

润滑脂在通常的使用情况下，以每6个月或行走距离1,000km为标准。

※但请注意，润滑脂注脂间隔因使用条件和使用环境而异。

低尘润滑脂

为适应洁净度高的环境，起尘量少且防锈能力极佳的润滑脂。
6
滑块
详细 >>

滑块

盖板长滑块型

LXF26
LXF30
长1个
7
马达安装部
马达附件+支架
详细 >>

马达安装部

马达安装用附件+支架

附带对应马达的安装用附件

支架

可装入自制的马达附件

α向视图

LXF26
LXF30
8
马达附件种类
步进（法兰尺寸 □42）
详细 >>

马达附件种类

马达安装用附件

可以简易安装各个制造厂代表性马达的附件。

※马达型号，规格等可能会有变更。请通过各个制造厂的产品目录进行确认。

※也可使用适用表以外的马达、联轴器。请确认各个安装尺寸。

■步进马达适用表
选择马达法兰制造厂名称种类
□28 (尺寸图)

马达附件尺寸图

T2628
步进
□28

注：※记号处附件相对于滑轨部突出，请注意

 东方马达 2相 / 5相 / α步进
□42 (尺寸图)

马达附件尺寸图

T2642
步进
□42

注：※记号处附件相对于滑轨部突出，请注意

 东方马达 2相 / 5相 / α步进
□56.4 (尺寸图)

马达附件尺寸图

T2656.4
步进
□56.4

注：※记号处附件相对于滑轨部突出，请注意

 NEMA标准 －
■伺服马达适用表
选择马达法兰制造厂名称功率
□25 (尺寸图)

马达附件尺寸图

A2625
伺服
□25

注：※记号处附件相对于滑轨部突出，请注意

 安川电机 10W / 20W / 30W
三菱电机
□38 (尺寸图)

马达附件尺寸图

A2638
伺服
□38

注：※记号处附件相对于滑轨部突出，请注意

 Panasonic 50W / 100W
□40 (尺寸图)

马达附件尺寸图

A2640
伺服
□40

注：※记号处附件相对于滑轨部突出，请注意

 山洋电气 30W / 50W
安川电机 50W
三菱电机
OMRON
KEYENCE
□40 (尺寸图)

马达附件尺寸图

E2640
伺服
□40

注：※记号处附件相对于滑轨部突出，请注意

 SIEMENS 50W / 100W
■步进马达适用表
选择马达法兰制造厂名称种类
□42 (尺寸图)

马达附件尺寸图

T3042
步进
□42

注：※记号处附件相对于滑轨部突出，请注意

 东方马达 2相 / 5相 / α步进
□56.4 (尺寸图)

马达附件尺寸图

T3056.4
步进
□56.4

注：※记号处附件相对于滑轨部突出，请注意

 东方马达 2相
□60 (尺寸图)

马达附件尺寸图

T3060
步进
□60

注：※记号处附件相对于滑轨部突出，请注意

 东方马达 5相 / α步进
■伺服马达适用表
选择马达法兰制造厂名称功率
□38 (尺寸图)

马达附件尺寸图

A3038
伺服
□38

注：※记号处附件相对于滑轨部突出，请注意

 Panasonic 50W / 100W
□40 (尺寸图)

马达附件尺寸图

A3040
伺服
□40

注：※记号处附件相对于滑轨部突出，请注意

 山洋电气 30W / 50W / 100W
安川电机 50W / 100W
三菱电机
OMRON
KEYENCE
□40 (尺寸图)

马达附件尺寸图

E3040
伺服
□40

注：※记号处附件相对于滑轨部突出，请注意

 SIEMENS 50W / 100W
9
传感器指定
详细 >>

传感器指定

在MISUMI单轴驱动器使用的传感器有以下2种

■接近传感器
检测对象为非接触磁场的高频振荡传感器。
■光传感器
光传感器是通过检测从发光部件发射的红外光，并检测它来检测物体的传感器。
※传感器指定时附带配件

传感器指定时附带配件

※配件包含安装所需的数量。

接近传感器(SUNX制)

Type传感器种类传感器滑轨部传感器部发讯块
选择 接近时ON的时候选择分开时ON 的时候滑轨传感器安装用螺丝传感器安装用螺丝安装用螺帽发讯块发讯块安装螺丝
26 GX-F8A GX-F8B SENAT3□H SCB3-6 CBSST3-10 LBNR3 专用 平头螺栓 M2.6-4
30 GX-F12A GX-F12B SENC3□H CBSST3-8

光传感器(SUNX制)

Type光传感器 (NPN输出)传感器滑轨部传感器部发讯块
滑轨传感器安装用螺丝传感器支架传感器支架 安装螺丝传感器安装用螺丝传感器安装用垫片发讯块发讯块安装螺丝
26 PM-L25 SENAT3□H SCB3-6 专用 SCB3-5 LBNR3 SCB3-6 M3小型圆平垫片 专用 平头螺栓 M2.6-4
30 SENC3□H

光传感器(OMRON制)

Type光传感器 (NPN输出)传感器滑轨部传感器部发讯块
滑轨传感器安装用螺丝传感器支架传感器支架 安装螺丝传感器安装用螺丝传感器安装用垫片发讯块发讯块安装螺丝
26 EE-SX951-R 1M SENAT3□H SCB3-6 专用 SCB3-5 LBNR3 SCB3-6 M3小型圆平垫片 专用 平头螺栓 M2.6-4
30 SENC3□H
10
传感器个数
详细 >>

传感器个数

■接近传感器型（SUNX制）

传感器种类・个数组装可能的长度（底座全长）
接近时ON分开时ON合计LXF26LXF30
1个 － 1个 全部 全部
2个 － 2个 ≦150
3个 － 3个 ≧200
－ 1个 1个 全部
－ 2个 2个 ≦150
－ 3个 3个 ≧200
1个 1个 2个 ≦150
1个 2个 3个 ≧200
2个 1个 3个 ≧200

■光传感器型（SUNX制）

传感器种类・个数组装可能的长度（底座全长）
NPN输出LXF26LXF30
1个 全部 全部
2个 ≦150
3个 ≧200

■光传感器型（OMRON制）

传感器种类・个数组装可能的长度（底座全长）
NPN输出LXF26LXF30
1个 全部 全部
2个 ≦150
3个 ≧200
组件型号生成

组件型号
指定可选项，单击【组件型号生成】按钮，将显示组件型号
  • 报价（加入购物车）
  • CAD数据下载
    CAD数据使用规定
    １．数据的使用目的
    株式会社MISUMI（以下简称为「本公司」）在本公司网站上登载的CAD数据（也就是利用3DCAD数据、3DCAD中间数据、2DCAD中间数据、2DCAD数据以及本公司提供的CAD附加软件（以下简称为「CAD附加软件设计」）生成的数据）以及CAD附加软件根据CAD的排版设计，为了能够简便地确认本公司和本公司相关的工厂的产品（以下简称为「产品」）的干涉・形状等，是为了能让您能方便地利用而作为目的提供的。
    此外，本公司网站的各个事例页面上登载的零件组合搭配的情况下，我们对于其品质・正确性・性能・安全型・信赖性等一切难以做出保证，希望得到您的谅解。
    ２．数据以及软件的特性
    CAD数据中，关于公差・表面的粗糙度・切面等，与实际产品的形状可能有差异。此外，为了将CAD数据的容量减小从而维持未定的数据供给，对于一部分产品其油槽形状和螺丝、弹簧形状等有省略数据的情况。请您事先谅解使用。
    ３．免责事项
    本公司在制作CAD数据以及CAD附件软件时已经十分注意，但是依据上述数据的特性，并不能保证CAD数据的正确性。此外，本公司对于CAD数据以及CAD附加软件的更新、追加及删除事宜不另行告知。本公司不论何种理由，对于CAD数据以及CAD附加软件的使用、变更及删除所产生的任何损害（包含但不限于使用CAD附加软件时，给予拥有CAD数据和CAD数据的制作・读取软件权利的第三方造成的影响）不负担责任。
    ４．著作权
    CAD数据以及CAD附加软件中所包含的所有信息的著作权均归属本公司使用的供应商。该著作权受著作权法以及国际公约保护。未取得本公司事先许可不可以使用CAD数据以及CAD附加软件（包括复制、改变、上传、公布、传播、分发、许可、销售、出版等）。此外，不能使用于贵公司机械设计以外的目的（包括使用于促进销售等）。
    被认为是违反上述目的以及法规等进行使用的情况下，本公司对于使用者除了将禁止其使用CAD数据、CAD附加软件以及本公司的网站，还将采取法律手段。
    ５．第三方规则
    第三方（包括使用的供应商）使用拥有权利的CAD数据以及CAD数据的制作・读取软件时，若第三方不同意指定的规则时将不能使用CAD数据以及软件。另外，在此情况下，本公司对于第三方的CAD数据以及软件的瑕疵、权利侵害等一切不承担责任。请谅解。
    第三方（包括使用的供应商）使用拥有权利的CAD数据以及CAD数据的制作・读取软件时，若第三方不同意指定的规则时将不能使用CAD数据以及软件。另外，在此情况下，本公司对于第三方的CAD数据以及软件的瑕疵、权利侵害等一切不承担责任。请谅解。

返回页首

技术信息

行程

Type 滑轨全长L（mm）
150 200 250 300 350 400 450 500 550 600
LXF26 67 117 167 217 267 317 - - - -
LXF30 54 104 154 204 254 304 354 404 454 504

有效行程为两端各放长2.5mm余量的尺寸。

最高移动速度

(mm/sec)

Type 导程 滑轨全长L(mm)
150 200 250 300 350 400 450 500 550 600
LXF26 5 521 446 - - - -
10 1040 890 - - - -
LXF30 5 410 370 300 250
10 830 740 600 500

※表中的值是根据滚珠丝杠的危险速度和DN值算得的参考值。
请注意，该值并非考虑到马达转速和运行条件等因素的保证值。

额定负载

Type 滑轨部 滚珠丝杠部 轴支座（固定侧）轴方向
基本动额定负载 C(N) 基本静额定负载 Co(N) 径向间隙(μm) 基本动额定负载 Ca(N) 基本静额定负载 Coa(N) 丝杠轴径(mm) 导程（mm） 螺纹内径(mm) 滚珠中心直径(mm) 基本动额定负载 Ca(N) 容许静负载 Poa(N)
LXF2605 6522 11871 -4～0 1600 2097 8 5 6.46 8.3 1637 1205
LXF2610 782 961 10
LXF3005 9732 17218 -4～0 1831 2389 10 5 8.2 10.3 2702 2197
LXF3010 1129 1386 10

负载方向

滑轨部采用双排弧拱形状，是防油脂飞散的全盖板构造的驱动器。

负载方向

  • 滑轨部
    径向、逆向、水平4个方向基本额定负载同等大小。
  • 滚珠丝杠部
    使用精密(磨削)滚珠丝杠，施加预压。滑块与滚珠丝杠的螺帽为整体结构，可承受轴向负载。
  • 轴支座（固定侧）
    马达支架部装有角接触轴承，可承受轴向负载。

容许力矩

可承受3个方向的所有力矩

容许力矩
Type 截面二次力矩(mm4)
Ma Mb Mc
LXF26 45.5 44.8 128.3
LXF30 94.5 102.1 239.9

上表内数值时静载时的参考值。

滑轨部刚性

重心低刚性好的滑轨

滑轨部刚性
Type 截面二次力矩(mm4) 重心点(mm) 質量(kg/100mm)
IX IY h W
LXF26 1.0×104 1.4×105 6.1 0.37
LXF30 2.5×104 3.1×105 7.8 0.60

IX：X轴的截面惯性矩 IY：Y轴的截面惯性矩

精度规格

精度规定项目 LXF26 LXF30(L≦400) LXF30(L≧450)
精密级 高精密级 精密级 高精密级 精密级 高精密级
定位精度(mm) 0.06 0.02 0.06 0.02 0.1 0.025
重复定位精度(mm) ±0.005 ±0.003 ±0.005 ±0.003 ±0.005 ±0.003
背隙(mm) 0.01 0.003 0.02 0.003 0.02 0.003
平行度(mm) 0.025 0.01 0.025 0.01 0.035 0.015
起动扭矩(N・cm) 2 4 4

定位精度

定位精度 从基准位置开始向某个方向依次进行定位、测量。
将实际移动的距离与指令距离之间的最大偏差作为测量值。
标准值请参阅“精度标准表”。

重复定位精度

重复定位精度 以同一方向至同一个目标点进行7次重复定位和测量。
该测量读数的最大差的1/2之前标注±符号的数值即作为测量值。
标准值请参阅“精度标准表”。

背隙

背隙 从基准位置向滑块施加负载后卸载。
将该基准位置与返回值之间的差值作为测量值。
标准值请参阅“精度标准表”。

移动平行度

移动平行度 将滑轨安装在基准座上，在滑块上设置千分表，测量头接触基准面，
进行移动和测量。将该读数的最大值作为测量值。

惯性力矩

(10-4kg cm2)

Type 导程 滑轨全长L(mm)
150 200 250 300 350 400 450 500 550 600
LXF26 5 176 190 205 219 233 248 - - - -
10 245 260 274 289 303 318 - - - -
LXF30 5 474 511 548 585 622 658 695 732 769 806
10 592 629 666 703 740 777 814 850 887 924

容许转速

各规格的容许转速如下所示。

  • 型号 滑轨长度 容许转速
    （min－1）
    LXF26 150～350 6000
    400 5350
  • 型号 滑轨长度 容许转速
    (min-1)
    LXF30 150～450 4980
    500 4440
    550 3600
    600 3000

总重量

(kg)

Type 滑轨全长L(mm)
150 200 250 300 350 400 450 500 550 600
LXF26 1.2 1.4 1.6 1.9 2.1 2.3 - - - -
LXF30 1.9 2.2 2.6 3.0 3.3 3.7 4.1 4.5 4.8 5.2

材质

构成部件 底座（滑轨） 滑块 马达支架 支持侧轴承支座 底座盖板 马达支架盖板
LX15 LX20/26/30/45
材质 SUS材 碳素钢 SCM材 铝铸 铝合金 铝合金 铝合金
表面处理 低温镀黑铬 低温镀黑铬 黑色烤漆 黑色阳极氧化处理 黑色阳极氧化处理 黑色阳极氧化处理
构成部件 挡块 精密丝杠(磨削) 油嘴 油嘴块 注脂软管 润滑装置
材质 NBR SCM材 SUS材 铝合金 透明聚氨酯 特殊聚氨酯
表面处理 － － － － － －
构成部件 底座（滑轨） 精密丝杠(磨削) 滑块(上部) 滑块(下部) 滑块盖板 马达支架 支持侧轴承支座
材质 碳素钢 SCM材 碳素钢 SCM材 MC 尼龙 铝铸 铝合金
表面处理 低温镀黑铬 － 低温镀黑铬 低温镀黑铬 － 黑色烤漆 黑色阳极氧化处理
构成部件 滑片 马达支架盖板(上部) 马达支架盖板(下部) 侧板 挡块 油嘴盖
材质 SUS材 铝合金 SUS材 铝合金 NBR NBR
表面处理 － 黑色阳极氧化处理 － 黑色阳极氧化处理 － －

相关配件

联轴器

是用于联结马达轴和滚珠丝杠的配件。
磁盘类型主要用于伺服。

附件安装用夹具

是用于组装马达时对中

【安装夹具使用示例】

伺服马达适用表
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 功率 推荐联轴器 推荐的附件安装夹具
LXF15 A1525 □25 安川电机 SGMMV-A1E 10W MCGLC13
XBW-15C2
（NBK锅屋制造）
RCLA13C
（ISEL制造） 		―
SGMMV-A2E 20W
三菱电机 HG-AK0136 10W
HG-AK0236 20W
LXF20 A2025 □25 安川电机 SGMMV-A1E 10W SCPW16 JIGLX20-20
SGMMV-A2E 20W
SGMMV-A3E 30W
SGMAV-A5 50W
三菱电机 HG-AK0136 10W
HG-AK0236 20W
HG-AK0336 30W
A2038 □38 Panasonic MSMD5A 50W CPDT19 JIGLX20-30
MSME5A
MSMD01* 100W
MSME01*
A2040 □40 安川电机 SGMJV-A5 50W SCPW16
CPDT19 		JIGLX20-30
SGM7A-A5A
三菱电机 HG-MR053
HG-KR053
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
OMRON R88M-K05030
KEYENCE MV-M05
SV-M005
E2040 □40 SIEMENS 1FK7011-5 50W CPDW19 ―
1FK7015-5 100W
LXF26 A2625 □25 安川电机 SGMMV-A1E 10W SCXW21
SCPW21
CPDW19 		―
SGMMV-A2E 20W
SGMMV-A3E 30W
三菱电机 HG-AK0136 10W
HG-AK0236 20W
HG-AK0336 30W
A2638 □38 Panasonic MSMD5A 50W JIGLX26-30
MSME5A
MSMD01* 100W
MSME01*
A2640 □40 安川电机 SGMJV-A5 50W
SGM7A-A5A
SGMAV-A5
三菱电机 HG-MR053
HG-KR053
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
OMRON R88M-K05030
KEYENCE MV-M05
SV-M005
E2640 □40 ※SIEMENS 1FK7011-5 50W CPDW19 ―
1FK7015-5 100W
LXF30 A3038 □38 Panasonic MSMD5A 50W SCXW21
SCPW21
CPDW19 		JIGLX30-30
MSME5A
MSMD01* 100W
MSME01*
A3040 □40 安川电机 SGMJV-A5 50W
SGM7A-A5A
SGMAV-A5
SGM7A-01A 100W
SGMJV-01
SGMAV-01
三菱电机 HG-MR053 50W
HG-KR053
HG-MR13 100W
HG-KR13
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
Q1AA04010D 100W
OMRON R88M-K05030 50W
R88M-K10030 100W
KEYENCE MV-M05 50W
SV-M005
MV-M10 100W
SV-M010
E3040 □40 ※SIEMENS 1FK7011-5 50W CPDW25 ―
1FK7015-5 100W
LXF45 A4538 □38 Panasonic MSMD5A 50W SCXW28
SCPW28
CPDW25 		JIGLX45-30
MSME5A
MSMD01* 100W
MSME01*
A4540 □40 安川电机 SGMJV-A5 50W
SGM7A-A5A
SGMAV-A5
SGM7A-01A 100W
SGM7J-01A
SGMJV-01
SGMAV-01
SGMAV-C2 150W
三菱电机 HG-MR053 50W
HG-KR053
HG-MR13 100W
HG-KR13
山洋电气 Q1AA04003D 30W
Q1AA04005D 50W
Q1AA04010D 100W
OMRON R88M-K05030 50W
R88M-G05030
R88M-K10030 100W
KEYENCE MV-M05 50W
SV-M005
MV-M10 100W
SV-M010
MA4560 □60 Panasonic MQMF-01 100W JIGLX45-50
MSMD02 200W
MSME02
MSMD04 400W
MSME04
OMRON R88M-GP10030 100W
E4540 □40 SIEMENS 1FK7011-5 50W SCXW34
SCPW34
CPDW32 		―
1FK7015-5 100W
E4555 □55 SIEMENS 1FK7022-5 380W ―
A4560 □60 安川电机 SGMJV-02 200W JIGLX45-50
SGMJV-04 400W
三菱电机 HG-MR23 200W
HG-KR23
HG-MR43 400W
HG-KR43
山洋电气 Q1AA06020D 200W
Q1AA06040D 400W
KEYENCE MV-M20 200W
SV-M020
MV-M40 400W
SV-M040

※SIEMENS马达使用时，联轴器的轴插入量会缩短1.15mm。

伺服马达适用表
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 功率
（精密级标准型）
LXR2602
LXR2605
LXR2610

（润滑组件MX标准型）
LXR2602-MX
LXR2605-MX
LXR2610-MX		 （精密级盖板型）
LXR2602C
LXR2605C
LXR2610C

（润滑组件MX盖板型）
LXR2602C-MX
LXR2605C-MX
LXR2610C-MX		 RA2638 □38 Panasonic MSMD5A 50W
MSME5A
MSMD01* 100W
MSME01*
RA2640 □40 安川电机 SGMJV-A5 50W
SGM7A-01A 100W
三菱电机 HG-MR053 50W
HG-MR13 100W
山洋电气 Q1AA04005D 50W
Q1AA04010D 100W
OMRON R88M-K10030 100W
KEYENCE MV-M05 50W
SV-M005
MV-M10 100W
SV-M010
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 功率
（精密级标准型）
LXR3005
LXR3010

（润滑组件MX标准型）
LXR3005-MX
LXR3010-MX		 （精密级盖板型）
LXR3005C
LXR3010C

（润滑组件MX盖板型）
LXR3005C-MX
LXR3010C-MX		 RA3038 □38 Panasonic MSMD5A 50W
MSME5A
MSMD01* 100W
MSME01*
RA3040 □40 安川电机 SGMJV-A5 50W
SGM7A-01A 100W
三菱电机 HG-MR053 50W
HG-MR13 100W
山洋电气 Q1AA04005D 50W
Q1AA04010D 100W
OMRON R88M-K10030
KEYENCE MV-M05 50W
SV-M005
MV-M10 100W
SV-M010
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 功率
（精密级标准型）
LXR4510
LXR4520

（润滑组件MX标准型）
LXR4510-MX
LXR4520-MX		 （精密级盖板型）
LXR4510C
LXR4520C

（润滑组件MX盖板型）
LXR4510C-MX
LXR4520C-MX		 RA4560 □60 安川电机 SGMJV-02 200W
SGMJV-04 400W
三菱电机 HG-MR23 200W
HG-KR23
HG-MR43 400W
HG-KR43
山洋电气 Q1AA06020D 200W
Q1AA06040D 400W
KEYENCE MV-M20 200W
SV-M020
MV-M40 400W
SV-M040
步进马达适用表
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 种类 推荐联轴器 推荐的附件安装夹具
LXF15 T1528 □28 东方马达 PKP52 5相 MCGLC13
XBW-15C2
（NBK锅屋制造）
RCLA13C
（ISEL制造） 		―
ASC3(ASM) / AR2(ARM) α步进
ST1528 □28 NEMA标准 NEMA11 ― MCGLC13
UT1542 □42 NEMA17
ST1542
LXF20 T2028 □28 东方马达 PKP22 2相 SCPW16 ―
PKP52 5相
ASC3(ASM) / AR2(ARM) α步进
T2042 □42 PK24* / PKP24 2相
RKS54* 5相
PK54
ASC46 / AR46 α步进
T2056.4 □56.4 NEMA标准 NEMA23 ― CPDW19
LXF26 T2628 □28 东方马达 PKP22 2相 SCXW21
SCPW21
CPDW19 		―
PKP52 5相
ASC3(ASM) / AR2(ARM) α步进
T2642 □42 PK24* / PKP24 2相
RKS54* 5相
PK54
ASC46 / AR46 α步进
T2656.4 □56.4 NEMA标准 NEMA23 ― CPDW19 JIGLX26-30
LXF30 T3042 □42 东方马达 PK24* 2相 SCXW21
SCPW21
CPDW19 		―
RKS54* / PK54 5相
ASC46 / AR46 α步进
T3056.4 □56.4 PK26* 2相 JIGLX30-38.1
T3060 □60 RKS56* 5相 JIGLX30-36
PK56*
ASC66 / AR66 α步进
LXF45 T4560 □60 东方马达 RKS56* / PK56* 5相 SCXW28
SCPW28
CPDW25 		JIGLX45-36
ASC66 / AR66 α步进
T4556.4 □56.4 NEMA标准 NEMA23 ― CPDW25
CPDW32 		JIGLX45-30
T4585 □85 NEMA24 JIGLX45-50
步进马达适用表
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 种类
（精密级标准型）
LXR2602
LXR2605
LXR2610

（润滑组件MX标准型）
LXR2602-MX
LXR2605-MX
LXR2610-MX		 （精密级盖板型）
LXR2602C
LXR2605C
LXR2610C

（润滑组件MX盖板型）
LXR2602C-MX
LXR2605C-MX
LXR2610C-MX		 RT2642 □42 东方马达 PK24* 2相
RKS54* 5相
AR46 α步进
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 种类
（精密级标准型）
LXR3005
LXR3010

（润滑组件MX标准型）
LXR3005-MX
LXR3010-MX 		（精密级盖板型）
LXR3005C
LXR3010C

（润滑组件MX盖板型）
LXR3005C-MX
LXR3010C-MX 		RT3042 □42 东方马达 PK24* 2相
RKS54* 5相
AR46 α步进
LX类型 马达附件型式 法兰尺寸 制造厂名称 马达型号 种类
（精密级标准型）
LXR4510
LXR4520

（润滑组件MX标准型）
LXR4510-MX
LXR4520-MX 		（精密级盖板型）
LXR4510C
LXR4520C

（润滑组件MX盖板型）
LXR4510C-MX
LXR4520C-MX 		RT4560 □60 东方马达 RKS56* 5相
AR6 α步进

型号专用目录的介绍

  1. 在组件型号生成后，可以在型号专用目录或CAD数据中确认的详细尺寸。
    型号专用目录是PDF文件，总结了客户选择的产品的规格和图纸。
    除了在WEB浏览外，还可以下载并打印它。

■型号专用目录下载顺序

■型号专用目录的图例

注意事项

关于维护

定期维护

  1. ・每3～6个月进行一次检查。
  2. ・确认润滑的状态，进行清扫和润滑脂的注脂
  3. ・请确认安装螺丝是否有松动

有关润滑

  1. ・LX15・LX20・LXRF26系列 ⇒ 昭和壳牌石油制Alvania润滑脂S No.2
  2. ・LXRF30・LXR45系列 ⇒ 昭和壳牌石油制Alvania润滑脂EP2
  3. ・低尘润滑脂型 ⇒ 日本精工制 LG2

润滑脂在通常使用情况下，以每6个月或者行走距离达到1,000km为标准。
※但注脂间隔时间会因使用条件和使用环境而不同，敬请注意。

使用环境的注意

  1. 请在40°C以下的环境温度中使用，为防止超程，建议设置机械挡块。
    推荐使用温度：0°C～40°C（无冷冻和冷凝）

维护方法

润滑脂补给方法
将润滑脂枪压在LX滑块的油嘴上进行注脂，
注脂后，将滑块（滑台）全行程移动并均匀涂抹润滑脂。
对于侧面没有追加油嘴盖板型，拆下盖板后进行注脂。
润滑脂补给频度
每6个月或行走距离达到1,000km时
※但会有使用条件和使用环境不同的情况。

所有

Q1请告之配件和发货状态。
A1配件只有马达附件。 附件安装用的夹具和传感器组件是可选项，可单独订购。
附件传感器在出厂时未连接到主机上。由客户自行安装。
Q2LXR系列是否包含带轮和皮带？
A2它是附带的。
如果不需要的情况，可以通过选择追加工“NBP”进行无附带品的变更。
Q3是否附有检查报告？
A3精密级没有，但高精密级有附带。 如果您需要测试报告，请订购高精密等级。
Q4是否包含马达・联轴器？
A4不包括在内。
需要单独订购。
请选择“相关部件”选项上所选择的马达和联轴器。
Q5可以单独订购传感器组件里的配件吗？
A5仅作成套销售。
部分配件（发讯块，支架，传感器・导轨）可以通过FA目录非标准服务询价。
专用查询窗口
TEL：021-67108701-3-1
Q6有中级的产品吗？
A6没有。
只精密级和高精密级。
所有滚珠丝杠使用的都是磨削滚珠丝杠。
标准规格就是精密级别的，但价格与其他厂家的中级产品同等价格。
Q7可以购买滚珠丝杠・滑块・滑轨等零部件吗？
A7不能。
LX系列是一款保证精度的产品，因此无法单一购买零部件。
Q8正在考虑在两侧安装传感器导轨。 能只订购传感器导轨吗？
A8只能购买传感器组件（传感器导轨・发讯块・传感器）。请确认LX本体上的型号、并联系以下窗口。
专用查询窗口
TEL：021-67108701-3-1
Q9可以只订购传感器吗？
A9可以。
通过FA目录非标准产品服务。 订购时请确认主机型号，所需传感器选项和传感器数量，并联系以下窗口。
专用查询窗口
TEL：021-67108701-3-1
Q10可以只订购盖板型的盖板吗？
A10可以。
可以从FA目录非标准产品服务中订购。
如果盖板丢失或损坏，请确认LX机身的型号，然后通过以下窗口询价。
专用查询窗口
TEL：021-67108701-3-1
Q11可以将滚珠丝杠的导程变更为，目录或WEB上列出的数值以外的值吗？
A11不能。
作为全新设计无法对应，请谅解。
Q12有没有左手滚珠丝杠的产品？
A12没有。
所有LX系列滚珠丝杠均使用右手螺丝。
Q13滑块可以追加多少块？
A13最多可添加一个。 （主机最多可以安装两个）
但请注意LXM系列是无法追加的。
Q14购买时可以附带传感器吗？
A14可以。
接近传感器（SUNX）和光传感器（OMRON・SUNX），传感器导轨和发讯块也包含在组件中，为客户节省了选型的时间。
Q15可以订购附带马达类型吗？
A15可以。
订购附带马达类型时，请从LXM系列中选择。
可提供两种类型的伺服马达（三菱电机）和步进马达（东方电机）。
Q16可以指定比目录或WEB上记载的长度更长的行程吗？
A16不能。
作为全新设计无法对应，请谅解。

机械

Q1请告之滑动方向。
A1马达旋转方向为顺时针（CW）时，滑块将滑动到无马达侧。
相反的，当电动机的旋转方向是逆时针（CCW）时，滑块将滑动到马达侧。 所有LX系列滚珠丝杠均使用右手螺丝。
Q2有没有导轨部分力矩・位移量的数据？
A2有技术方面的考虑因素，请联系以下窗口。
专用查询窗口
TEL：021-67108701-3-1
Q3最大速度表记录的数值，假设负载了多少公斤？
A3假设的是无负载。
Q4双滑块时可以将两个滑块连接吗？
A4可以。
两个滑块中的一个是自由滑动的，因此它可以连接。 但是，在滑块端面上有挡块，因此需要用平板等固定来达到联动的目的。
Q5使用2个滑块（B2，S2）时，可以向不同方向移动滑块吗？
A5不能。 两个滑块只能在同一方向上移动。
Q6请告之相应的联轴器。
A6有关相应的联轴器，请参阅单轴驱动器选型信息内的的“马达联轴器选型信息”。
请选择符合“相关部件”所选的马达・联轴器。
Q7请告之相应的马达。
A7三菱电机，安川电机，东方电机均有相应马达。请根据要使用的马达选择马达附件。
如果需要用自制的附件，选型时请注明没有马达附件（N）。
请参阅下面的对应马达一览表。
请选择符合“相关部件”所选的马达・联轴器。
Q8LXR的马达折返方向是自由选择吗？
A8折返方向仅对应以底面为基准的左右方向。标准产品在底面为基准，垂直的上下方向为非对应。
※LXR的折返方向是由客户组装的规格。
专用查询窗口可提供上下方向的对应。 请在下面的窗口查询。
专用查询窗口
TEL：021-67108701-3-1
Q9请告之带轮的材质。
A9由2000系铝合金制成。
Q10可以在选择标准型之后，装上盖板吗？
A10不能。
因为标准型和盖板型之间的滑块形状不同。
Q11可以从滑块上拆下润滑装置MX吗？
A11不能。
润滑装置无法拆卸，因为它与滑块是一体的结构。
Q12请告之如何安装马达。
A12使用定心夹具将马达附件安装到马达支架上。 有关安装方法的示例，请参阅下图。

Q13能拆下马达支架吗？
A13不能。
支架部分无法拆下。是因为单轴驱动器（LX）的支架与轴承座是一体的。
需安装自制支架时，请选择无支架型。
Q14是否可以将带轮和皮带在折返型（LXR）和标准型之间互用？
A14折返型和标准型的轴端形状不同，因此它们不能相互使用。
Q15是否可以安装超过推荐数量的传感器？
A15我们不建议使用超过每个产品页面上列出的数字。 可能导致传感器无法正确检测。
但是，由于LX系列的传感器由客户自主安装，因此安装本身是可能的。

元 天 请输入数量 输入数量时，请输入1以上的整数。 esh2hs https://api.cn.misumi.com.cn
返回页首

支持支付方式

在线支付方式

  • 支付宝
  • 快钱
  • 微信支付
  • 银联

个人网银／企业网银

  • 中国工商银行
  • 中国建设银行
  • 中国农业银行
  • 中国银行
查看更多支付方式

受理时间：8:00～18:00（周一～周六，不包括中国法定节假日）

询价、订货、公司信息变更相关
  • 电话：021-6710-8701
  • 邮件：cs@misumi.sh.cn
投诉及建议
邮件：claim@misumi.sh.cn
商品技术咨询
请根据商品种类选择对应的咨询方式，我们的专业技术人员会向你提供帮助。 查看商品咨询方式

关于本网站

关于MISUMI

资料下载

扫码下载米思米闪购商城APP
