- > 案例No.0059 多棱销的使用方法
案例No.0059
案例名称: 多棱销的使用方法
定位销（多棱型）
下载CAD数据
在此事例中所使用的米思米型号
FPND4-P6-L8-B6
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.59中，单个零件编号为 FPND4-P6-L8-B6时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0059_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0059_PARTS_FPND4-P6-L8-B6 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
吸收螺距误差
可选的尺寸
■定位销 大头锥角型(外螺纹)多棱型
| 材质 | 表面处理 | 硬度 |
|---|---|---|
| 相当于SKS3 | − | 淬火硬度60-63HRC |
| 镀硬铬 (镀层厚度3µm以上) |
淬火硬度60-63HRC | |
| 镀层硬度 750HV- | ||
| − | − | |
| SUS304 | − | − |
| 镀硬铬 (镀层厚度3µm以上) |
镀层硬度 750HV- | |
| 相当于SUS440C | − | 淬火硬度50-55HRC |
| 柄径 | 销头部直径 | 柄嵌入部长度 | 销部长度 | 销前端锥部长度 | 外螺纹直径(粗牙)) | 螺纹部长度 | 多棱形导件长度 |
|---|---|---|---|---|---|---|---|
| 指定单位0.01mm | 指定单位1mm | 指定单位0.1mm | |||||
| φ3 | φ3.50- 6.00 | 2- 6 | 1.0-10.0 | 2 | M3 | 4.5 | 1.5 |
| φ4 | φ4.50- 7.00 | 2- 8 | 3 | M4 | 6 | 1.8 | |
| φ5 | φ5.50- 8.00 | 3- 10 | M5 | 7.5 | 2.2 | ||
| φ6 | φ6.50- 10.00 | 1.0-12.0 | M6 | 9 | 3 | ||
| φ8 | φ9.00- 13.00 | 5- 10 | 1.0-15.0 | 4 | M8 | 12 | 3.5 |
| φ10 | φ11.00- 15.00 | 5- 15 | 3.0-20.0 | M10 | 15 | 4 | |
| φ12 | φ13.00- 18.00 | 8- 15 | M12 | 18 | 5 | ||
| φ16 | φ17.00- 25.00 | 8- 20 | 5.0-20.0 | 5 | M16 | 24 | 7 |
| φ20 | φ22.00- 30.00 | 10- 20 | M20 | 30 | 9 |
精度信息
■定位销 大头锥角型(外螺纹)多棱型销的精度
柄径公差： g6
销头部直径公差： 0/-0.01
并嵌入部与销头部的同轴度： Ø0.01
定位销（圆型）
下载CAD数据
在此事例中所使用的米思米型号
FPNA4-P6-L8-B6
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.59中，单个零件编号为 FPND4-P6-L8-B6时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0059_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0059_PARTS_FPND4-P6-L8-B6 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
夹具定位
可选的尺寸
■定位销 大头锥角型(内螺纹)型
| 材质 | 表面处理 | 硬度 |
|---|---|---|
| 相当于SKS3 | − | 淬火硬度60-63HRC |
| 镀硬铬 (镀层厚度3µm以上) |
淬火硬度60-63HRC | |
| 镀层硬度 750HV- | ||
| − | − | |
| SUS304 | − | − |
| 镀硬铬 (镀层厚度3µm以上) |
镀层硬度 750HV- | |
| SUS440C相当 | − | 淬火硬度50-55HRC |
| 柄径 | 销头部直径 | 柄嵌入部长度 | 销部长度 | 销前端锥部长度 | 外螺纹直径(粗牙) | 螺纹部长度 |
|---|---|---|---|---|---|---|
| 指定单位0.01mm | 指定单位1mm | 指定单位0.1mm | ||||
| φ3 | φ3.50- 6.00 | 2- 6 | 1.0-10.0 | 2 | M3 | 4.5 |
| φ4 | φ4.50- 7.00 | 2- 8 | 3 | M4 | 6 | |
| φ5 | φ5.50- 8.00 | 3- 10 | M5 | 7.5 | ||
| φ6 | φ6.50- 10.00 | 1.0-12.0 | M6 | 9 | ||
| φ8 | φ9.00- 13.00 | 5- 10 | 1.0-15.0 | 4 | M8 | 12 |
| φ10 | φ11.00- 15.00 | 5- 15 | 3.0-20.0 | M10 | 15 | |
| φ12 | φ13.00- 18.00 | 8- 15 | M12 | 18 | ||
| φ16 | φ17.00- 25.00 | 8- 20 | 5.0-20.0 | 5 | M16 | 24 |
| φ20 | φ22.00- 30.00 | 10- 20 | M20 | 30 |
精度信息
■定位销 大头锥角型(外螺纹)圆型的精度信息
柄径公差： g6
销头部直径公差： 0/-0.01
并嵌入部与销头部的同轴度： Ø0.01

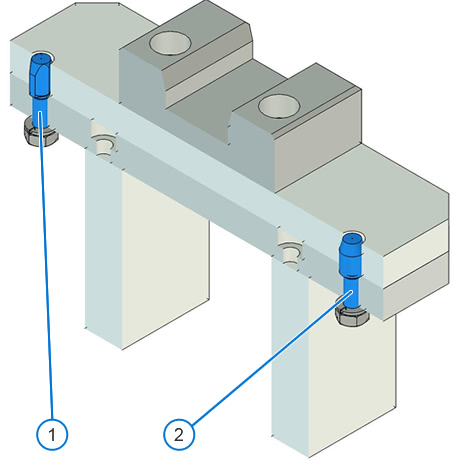

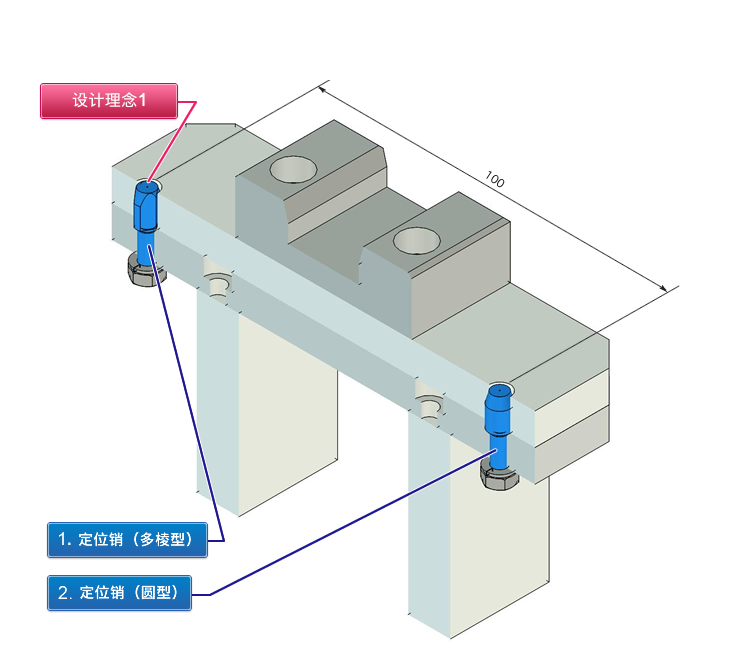

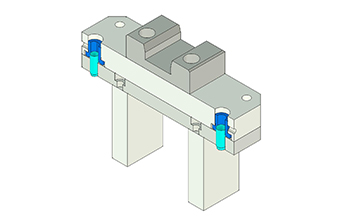

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点
- 利用两个销对夹具进行定位时，组合使用圆孔与多棱销的示例。
设计要点
- 对有螺距误差的夹具进行定位时，通过将两个销中的一个使用多棱销，可在吸收螺距误差的同时进行定位。
- 由于多棱型切割侧的间隙会变大，因此将销配置在节距误差侧。间隙变大会方便拆装。
- 本案例中避开节距方向而吸收螺距误差。
