米思米案例库

案例No.0041
案例名称: 检查夹具

销固定夹

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
CLIP16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No41中，单个零件编号为CLIP16时)
装置总成 案例No_CAD形状 No0041_ASSY
单个零件 案例No_CAD形状_米思米型号 No0041_PARTS_CLIP16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

防止插入销丢失

返回页首

可选的尺寸

■销固定夹

材质 :　SUS301

公称No. 可固定的销
(手柄直径)		 板厚 宽度 高度 安装螺栓
8 φ8、10、12 0.5 12.7 26 M4
16 φ16、20、25 0.8 15.9 34 M5

返回页首

检查夹具用插入销

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KJPGM16-P9.00-M6-L12-B6-MN

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No41中，单个零件编号为CLIP16时)
装置总成 案例No_CAD形状 No0041_ASSY
单个零件 案例No_CAD形状_米思米型号 No0041_PARTS_CLIP16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

孔位置检查、工件固定用

返回页首

可选的尺寸

■检查夹具用插入销(台阶外螺纹直柱型/一端台阶型)

材质 硬度 销类型
小头型 大头型
S45C - ○ ○
S45C 45HRC- ○ ○
SUS304 - ○ -
相当于SUS440C 45-50HRC ○ -
类型 手柄直径 销径 外螺纹尺寸(销径≥外螺纹)
指定单位0.01mm M3 M4 M5 M6 M8 M10 M10
x1.25		 M12
小头型 φ8 φ4.00- 6.00 ○ ○ 　 　 　 　 　 　
φ10 φ5.00- 8.00 　 ○ ○ ○ ○ 　 　 　
φ12 φ5.00- 10.00 　 ○ ○ ○ ○ ○ ○ 　
φ16 φ8.00- 14.00 　 ○ ○ ○ ○ ○ ○ ○
φ20 φ10.00- 18.00 　 　 ○ ○ ○ ○ ○ ○
φ25 φ15.00- 23.00 　 　 ○ ○ ○ ○ ○ ○
大头型 φ10 φ10.00- 16.00 　 ○ ○ ○ ○ ○ ○ 　
φ12 φ12.00- 20.00 　 　 ○ ○ ○ ○ ○ ○
φ16 φ16.00- 25.00 　 　 　 ○ ○ ○ ○ ○
φ20 φ20.00- 30.00 　 　 　 ○ ○ ○ ○ ○
  • 手柄长度　50
  • 销长度(指定单位1mm)：　0-35(长度≤销径ｘ4)
  • 外螺纹长度(指定单位1mm)：　5-25(螺纹直径＜外螺纹长度≤螺纹直径ｘ3)　(M3时为5或6)

返回页首

精度信息

■检查夹具用插入销(台阶外螺纹直柱型/一端台阶型)的精度信息

销直径公差：　0/-0.02、g6　(选择)

返回页首

检查夹具用衬套

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KJBHMT16-P9.00-M6-L12-B6-T2

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No41中，单个零件编号为CLIP16时)
装置总成 案例No_CAD形状 No0041_ASSY
单个零件 案例No_CAD形状_米思米型号 No0041_PARTS_CLIP16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

孔位置检查、工件固定用

返回页首

可选的尺寸

■检查夹具用衬套(台阶外螺纹/肩型)

安装类型 材质 硬度 形状
圆型 定位止转型
嵌入型 相当于SKS93 50-60HRC ○ ○
SUS304 - ○ -
相当于SUS440C 45-50HRC ○ -
压入型 相当于SKS93 50-60HRC ○ -
SUS304 - ○ -
安装直径 孔径 螺纹尺寸(孔径≥内螺纹) 肩部厚度
指定单位0.01mm M3 M4 M5 M6 M8 M10 M12
φ8 φ3.00- 6.00 ○ ○ 　 　 　 　 　 2
3
5
φ10 φ4.00- 8.00 　 ○ ○ ○ ○ 　 　
φ12 φ4.00- 10.00 　 ○ ○ ○ ○ ○ 　
φ16 φ8.00- 14.00 　 　 ○ ○ ○ ○ ○
φ20 φ10.00- 18.00 　 　 ○ ○ ○ ○ ○
φ25 φ15.00- 23.00 　 　 ○ ○ ○ ○ ○
  • 孔深度(指定单位1mm)：　3-25　(孔径≤3.59:深度≤孔径ｘ2.5、孔径≥3.60:深度≤孔径ｘ3)
  • 内螺纹长度(指定单位1mm):5-25　(螺纹≤长度≤螺纹直径ｘ3、M3时:螺纹≤长度≤孔径ｘ2)
  • 肩部直径：　安装直径+4

返回页首

精度信息

■检查夹具用衬套(台阶外螺纹/肩型)的精度信息

安装类型 安装直径公差 孔径公差(选择)
嵌入型 0/-0.02 +0.03/+0.01
H7
压入型 p6 +0.03/+0.01
H7
  • 肩部直径公差： ±0.05
  • 定位销用缺圆孔：　Ø4H7

返回页首

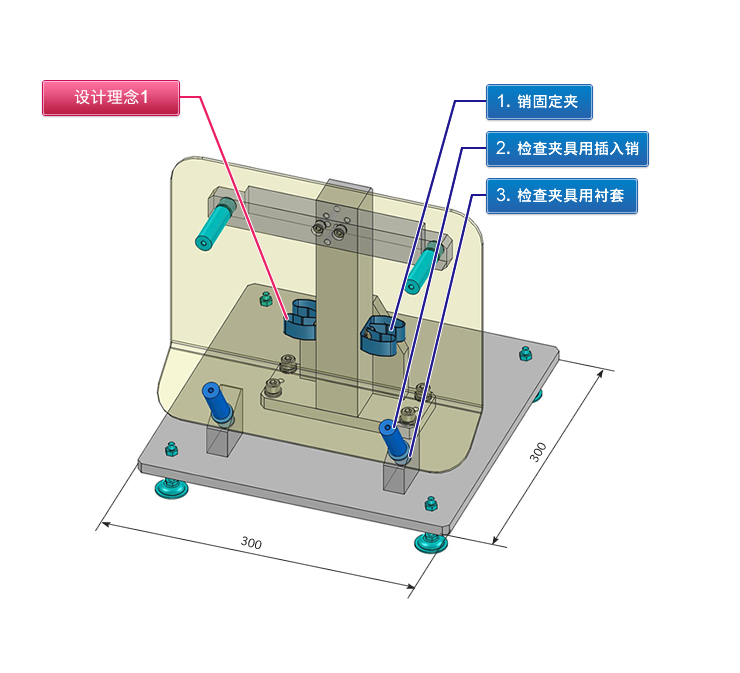

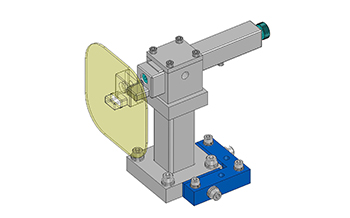

设计理念1：防止销丢失

由于检查作业由工作人员进行，因此会发生销丢失(忘记)的现象。为了避免这种情况发生，本案例中在夹具主体上配备了销固定夹，指定了销的放置位置。
(其他还有在销上拴上绳索或铁链以防止丢失的方法。)

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 工件的孔位置检查夹具示例。
  • 用下方的销定位、固定，用上方的销检查孔位置和孔径。

预想的工件

  • 树脂成型零件、钣金冲压零件
    （例：车辆零件等）

设计要点

  • 先决定工件整体的配置后，再决定各检查点的构造。
    　(如果可能，不要像本案例这样将工件竖起，而应将工件平放，以确保姿势稳定，同时也便于作业。)
  • 由于手动检查的情况多，考虑到作业性，应确定工件的安放姿态。

    从框架的定位点数、定位的顺序、放入·取出的姿势等，能够让操作者便捷作业的方面入手，进行设计。

  • 投放、取出工件时，为了确保夹具本身的稳定性，应考虑固定底板。
  • 由于组装精度会影响检查精度，因此组装时应参照标准工件，一边调整一边组装。
  • 根据检查孔的形状，仪表部的形状选择方形或椭圆形。

    ■形状检查用插入销、衬套

    　 形状
    插入销 腰形·方形
    缺圆型
    衬套 腰形·方形
    缺圆型

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 销固定夹
    2 检查夹具用插入销
    3 检查夹具用衬套
    4 调整块
    5 检查夹具用插入销
    6 检查夹具用衬套

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No41中，单个零件编号为CLIP16时)
    装置总成 案例No_CAD形状 No0041_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0041_PARTS_CLIP16

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No41中，单个零件编号为CLIP16时)
    装置总成 案例No_CAD形状 No0041_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0041_PARTS_CLIP16

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

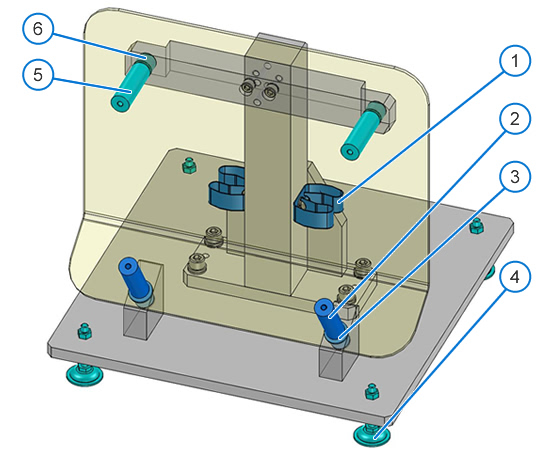

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 1,265.24
参考交货期 2013-2014　FA工厂自动化用零件目录
1 销固定夹 CLIP16

至该产品的WEB页面

至类似产品的WEB页面

 2 42.14 84.28 1天 1318
2 检查夹具用插入销 KJPGM16-P9.00-M6-L12-B6-MN

至该产品的WEB页面

至类似产品的WEB页面

 2 223.70 447.40 11天 仅网页刊登
3 检查夹具用衬套 KJBHMT16-P9.00-M6-L12-B6-T2

至该产品的WEB页面

至类似产品的WEB页面

 2 140.00 280.00 11天 仅网页刊登
4 调整块 NFJN6-40

至该产品的WEB页面

至类似产品的WEB页面

 4 12.89 51.56 1天 2083
5 检查夹具用插入销 KJPSH16-P9.00-L10

至该产品的WEB页面

至类似产品的WEB页面

 2 128.00 256.00 11天 仅网页刊登
6 检查夹具用衬套 KJBPS16-P9.00-L12

至该产品的WEB页面

至类似产品的WEB页面

 2 73.00 146.00 11天 1315

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
