案例No.0001
案例名称: 输送机传送中的吹气工序

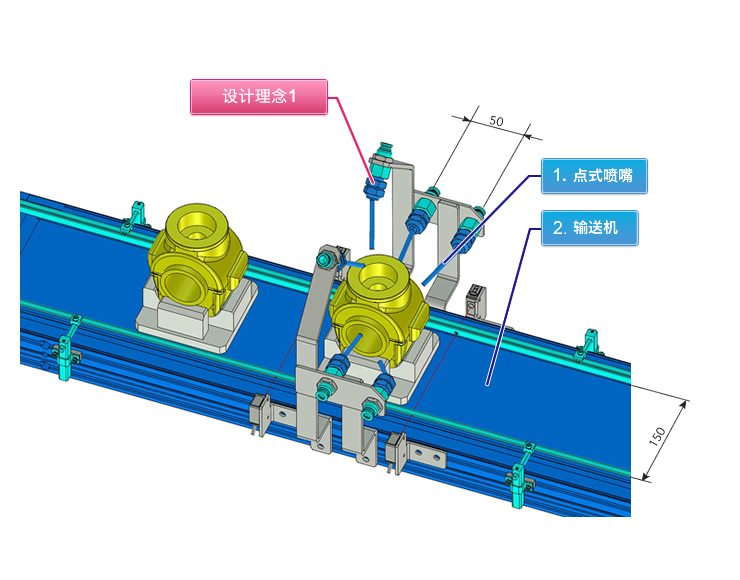

设计理念1：选择点式喷嘴

空气喷嘴品种多样，可从中选最符合用途的产品。
本案例采用了前端角度可变的点式喷嘴，可根据实物进行调节。

点式喷嘴

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
PNZRF2-3-50

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
（在案例No.6中，单个零件编号为SCSBS10-16时）
装置总成 案例No_CAD形状 No0001_ASSY
单个零件 案例No_CAD形状_米思米型号 No0001_PARTS_CGL-750

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

喷嘴前端角度可进行±30°调节。

返回页首

风险信息

飞散的脏物等的处理

返回页首

可选的尺寸

材质: SUS304

流入口螺纹直径 喷嘴内径 喷嘴长度
M5外螺纹 φ3、4 10、15、30、50
R1/8(外螺纹) φ3、4 10、15、30、50、75、100
R1/4(外螺纹) φ3、4、6、8、10

返回页首

输送机

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
CVSSA-150-1000-25-T200-IM-25

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
（在案例No.6中，单个零件编号为SCSBS10-16时）
装置总成 案例No_CAD形状 No0001_ASSY
单个零件 案例No_CAD形状_米思米型号 No0001_PARTS_CGL-750

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

为了减少设计工时而使用市售品

返回页首

可选的尺寸

■输送机的传送能力（不锈钢皮带输送机）

  材質 表面处理
型材 铝材 阳极氧化处理
马达盖板 アルミ材 塗装
带轮固定座 A5052 阳极氧化处理
铝材 SUS304H -
皮带宽度 带轮中心距 马达选择
输出（W） 电压(V) 规格 齿轮头减速比
40～150 250～2000 6、25、40 *注 12.5、15、18、25、30、
36、50、60、75、90、100、
120、150、180
25、40

*马达的电压和规格因销售国家而异。。

返回页首

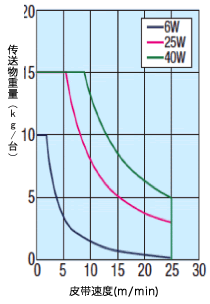

速度·负载（负载信息）

输送机的传送能力（不锈钢皮带输送机）

输送机的传送能力（

返回页首

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 可在输送机传送途中不间断地送风。
  • 最适用于形状较复杂、未贯穿的孔或凹处较多的场合。
  • 喷嘴前端角度可进行±30°调节。

预想的工件

  • 带凹凸的形状复杂的工件
    (铸件、树脂成形品)

设计要点

  • 考虑根据工件的形状配置相应的喷嘴。

    喷吹范围较大时，可探讨采用平头型喷嘴或加宽型喷嘴。

  • 同时考虑削减空气消耗量（喷嘴数量／口径）
  • 安装光电传感器，仅在检测工件时送风。
    • (1)相对于流动方向，在前后配置传感器（本案例）
    • (2)相对于流动方向，斜向配置传感器
  • 适用于输送机传送方式场合等。

    圆皮带传送、链条传送也可使用相同的方法。

  • 可根据需要设置调节气流量的速度控制器。
  • 需要探讨设置防止噪音和飞散的盖罩。
  • 可根据需要设置调节气流量的速度控制器。

米思米零件表

  • 下载米思米零件表（CSV）

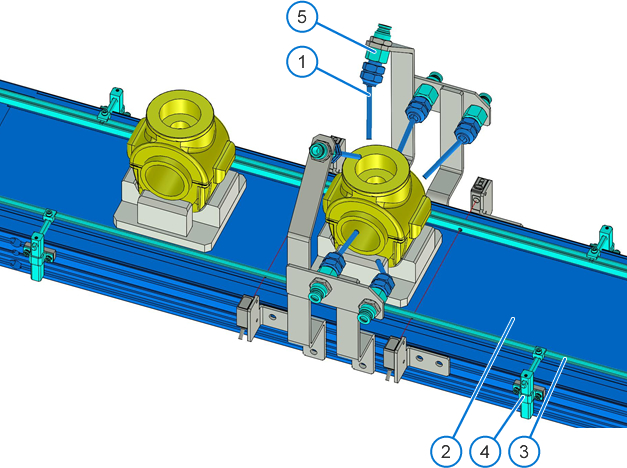

  • 确认案例中的零件位置
